Содержание

Исходные данные

1.Расчет теплопоступлений

1.1 теплопоступления от станков

1.2 теплопоступления от людей

1.3 теплопоступления от солнечной радиации

1.4 теплопоступления от искусственного освещения

1.5 суммарные тепловыделения

2. Расчет тепло потерь

3. Построение процессов кондиционирования воздуха на h-d диаграмме

4. Определение требуемого воздухообмена

5. Выбор кондиционера

6. Расчет камер орошения

7. Аэродинамический расчет приточных воздуховодов

8. Расчет приточного вентилятора

Библиографический список

Исходные данные

1. город: Шуя

2. цех: прядильный

3. прядильные машины: ПМ-200

4. количество машин: 120 шт.

5. установленная мощность: Nуст=30 кВт

6. коэффициент спроса: Кспр=0,9

7. освещенность: 500 люкс

8. параметры наружного воздуха: Б

9. количество рабочих:

на 4 машины- 1 прядильщица

на 4 прядильщицы- 1 помощник мастера

на 4 помощника мастера- 1 мастер

10. окна в деревянных переплетах с двойным остеклением

ширина 3м

высота 2,5м

11. высота помещения h=6,0 м

1.РАСЧЕТ ТЕПЛОПОСТУПЛЕНИЙ

1.1 Теплопоступления от станков

Определяются по формуле:

, (1.1)

где - установленная мощность электродвигателя. кВт (по заданию)

- коэффициент спроса, характеризующий отношение мощности, фактически потребляемой оборудованием, к установленной мощности эл. двигателей;) (по заданию)

- коэффициент выделения тепла в помещение, [1]

n – количество оборудования

кДж/ч

1.2 Теплопоступления от людей

В зале работает 11 мужчин и 37 женщин

[1] (1.2)

- количество людей, чел.

800 кДж/ч – теплопоступления от 1 работающего мужчины. [1]

кДж/ч

0,85- коэффициент, учитывающий затраты энергии для женщин. [1]

1.3 Теплопоступления от солнечной радиации для теплого периода года

, (1) (1.3)

где - поверхность остекления,

- величина солнечной радиации через остекление,

Окна в здании ориентированы на север и юг.

; табл.9 [1]

- коэффициент, зависящий от характера остекления, для двойного остекления в одной раме . [1]

где и - габаритные размеры окна (исходные данные),

- количество окон, шт.

0,9- коэффициент, учитывающий наличие рам.

0,8- коэффициент, учитывающий загрязнение окон.

1.4 Теплопоступления от искусственного освещения

Теплопоступления от искусственного освещения составляют 10% теплопоступлений от станков.[ рекомендации ВНИИОТ г.Иваново]

1.5 Суммарные теплопоступления

для теплого периода года:

для холодного периода года:

2. Расчет тепловых потерь

Тепловые потери через стены рассчитываем по формуле

Q_ст = к_ст · F_ост · (t_в – t_н) · n, (2.1)

к_ст – коэффициент теплопередачи стены, к_ст = 3,5 кДж / (ч · м² · К);

F_ост – площадь поверхности стены;

t_в – температура внутреннего воздуха, t_в = 25 ^оС;

t_н – температура наружного воздуха,

t_н = 25,1^оС – для теплого периода,

t_н = - 30 ^оС – для холодного периода;

n – коэффициент, учитывающий ориентацию стены по сторонам света,

n = 1,0 – для южной ориентации,

n = 1,1 – для северной и восточной ориентации,

n = 1,05 – для западной ориентации.

Тепловые потери через окна определяем по формуле

Q_о = к_о · F_о · (t_в – t_н) · n, (2.2)

к_о – коэффициент теплопередачи окна, к_о = 9,2 кДж / (ч · м² · К);

F_о - площадь поверхности окон;

t_в – температура внутреннего воздуха, t_в = 25 ^оС;

t_н – температура наружного воздуха,

t_н = 25,1 ^оС – для теплого периода,

t_н = - 30 ^оС – для холодного периода;

n – коэффициент, учитывающий ориентацию стены по сторонам света,

n = 1,0 – для южной ориентации,

n = 1,1 – для северной и восточной ориентации,

n = 1,05 – для западной ориентации.

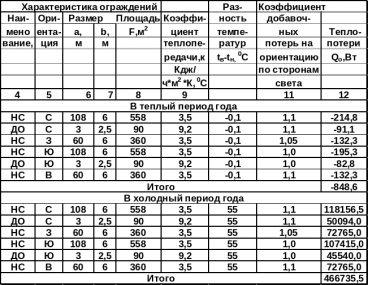

Результаты вычислений заносим в таблицу 2.1

Расчет тепловых потерь

Таблица 2.1

НС – наружная стена, ДО – двойное остекление.

Общие тепловые потери в теплый период года

Q = -848,6 кДж/ч.

Общие тепловые потери в холодный период года

Q = 466735,5 кДж/ч.

3. Расчет тепловых избытков

Тепловые избытки рассчитываются по формуле:

Q_изб = Q^пост - Q^пот, (3.1)

Тепловые избытки в теплый период года:

Q_изб = 12925655–(- 848,6) = 12929503,6 кДж/ч.

Тепловые избытки в холодный период года

Q_изб = 12858800 – 466735,5 = 12392064,5 кДж/ч.

ПОСТРОЕИЕ ПРОЦЕССОВ КОНДИЦИОНИРОВНИЯ ВОЗДУХА НА h-d ДИАГРАММЕ,

Теплый период года:

			h,	влагосодержание, d г/(кг.сух.воздуха)
Н	25,1	57	54,5	11,6
О	16	95	44,1	11.1
П	17	90	45,1	11.1
В	25	55	53,5	11.1

Холодный период года:

			h	влагосодержание, d г/(кг.сух.воздуха)
Н	-30	-	-29,8	0,2
О	160	95	441	11.1
П	17	90	45,1	11.1
В	25	55	53,5	11.1
С	19	70	44	9,9

4. Определение требуемого воздухообмена в теплый и холодный период года

4.1 Определение воздухообмена в теплый период года

Массовый расход воздуха рассчитывается по формуле:

(4.1.1)

где - избытки тепла в теплый период года, ;

h_в и h_п – энтальпии воздуха, пребывающего в состоянии соответственно точки В и точки П.

Объемный расход воздуха рассчитывается по формуле:

(4.1.2)

где - плотность воздуха, = 1,21 кг/м³.

Кратность воздухообмена рассчитывается по формуле:

(4.1.3)

где V_п - объем помещения, V_п = 28954,3 м³.

Расход холода воздуха рассчитывается по формуле:

Q_хол = G^т · (h_н – h_о),

где h_н и h_о - энтальпии воздуха, пребывающего в состоянии соответственно точки Н и точки О.

Q_хол = 153926,6 · (54,5 – 44,1) = 1600836,64кДж/ч.

4.2 Определение воздухообмена в холодный период года

Массовый расход воздуха рассчитывается по формуле:

где - избытки тепла в холодный период года,

Объемный расход воздуха рассчитывается по формуле:

L^т = 1272088,1 м³/ч, L^х = 1219211,4 м³/ч.

L^х < L^т, следовательно, в холодный период кондиционеры должны работать с несколько уменьшенной производительностью. В холодный период к наружному воздуху подмешивается рециркуляционный воздух. Следовательно, процесс обработки воздуха в камере орошения пойдет по h = const, причем точка C характеризует состояние смеси наружного и внутреннего воздуха перед камерой орошения.

Содержание наружного воздуха в смеси при этом:

Количество наружного воздуха, приходящегося на одного работающего в цехе

Кратность воздухообмена рассчитывается по формуле:

Таким образом, нормы СНиП 2.04.05-91^*, согласно которым минимальный расход наружного воздуха на одного человека для систем рециркуляции должен быть 120 м³/ч и составлять 10% от общего воздухообмена, выполняются.

5. Выбор кондиционера

Полная производительность кондиционера рассчитывается по формуле:

L_п = к_зап · L^т,

где к_зап – коэффициент запаса, к_зап = 1,1.

L_п = 1,1 · 1272088,1 = 1399296,9 м³/ч.

Согласно полученным данным выбрано 6 кондиционеров КТ-250 с производительностью L_п = 250 тыс. м³/ч.

Выбрано следующее оборудование кондиционера КТ-250 (секции):

1.Секция приемных утепленных клапанов – 25.3212.0, сопротивлением R = 20,0 Па/м, длиной l = 0,253 м, 1 шт.

2. Переходная секция – 25.7221.2, R = 20,0 Па/м, l = 1,083 м, 3 шт.

3. Воздухонагреватель – 25.1130.0, R = 56 Па, l = 0,503 м , 2 шт.

4. Секция рециркуляции – 25.7001.0, R = 20,0 Па/м, l = 1,122 м, 2 шт.

5. Камера орошения 25.0011.0, R = 123 Па , l = 2,425 м.

6. Опора под кондиционер – 00.7420.0.

7. Фильтр рулонный – Ф12РУ1А, пропускной способностью 120000 м³/ч, площадью поперечного сечения 12 м², эффективностью 80-85 %, 16 шт.

Полная длина кондиционера составила:
