Например: индекс негабаритности Н2030 означает негабаритность нижнюю 2-ой степени, боковой негабаритности нет, верхняя негабаритность 3-ей степени, вертикальной сверхнегабаритности нет.
Для каждой степени негабаритности определены специальные условия, в соответствии с которыми грузы принимаются к перевозке по железным дорогам, а именно: усиленный контроль за следованием негабаритного груза, информация причастных работников, ограничение скорости движения, ограничение или запрещение движения по соседним путям, пропуск по заранее подготовленным маршрутам на станциях.
Контрольная рама
Перевозка сверхнегабаритных грузов, а также негабаритных грузов шестой степени боковой и нижней негабаритности осуществляется с применением контрольной рамы, которую грузоотправитель ставит на крытом вагоне или полувагоне. Размеры контрольной рамы должны соответствовать максимальным размерам груза с учётом смещения его в кривых. Поезд сопровождается опытным работником дистанции пути, который ведёт наблюдение за прохождением контрольной рамы.
Габаритные ворота
Габаритные ворота устанавливают в месте массовой погрузки на открытый подвижной состав. Ворота представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки. Если открытый подвижной состав с грузом пройдёт ворота, не касаясь планок, то габарит не нарушен. Изменение положения планки укажет на место негабаритности. Таким образом внутренние очертания габаритных ворот ограничивают допустимые предельные размеры провозимых через них грузов.
На электрифицированных участках габаритные ворота высотой до 4,5 метров располагают по обеим сторонам пересечения с автомобильной дорогой (переезда) для предупреждения прикосновения контактного провода к перевозимым через переезд грузам. Путь, на котором устанавливают ворота, должен быть прямым, находиться на горизонтальной площадке; переезд — хорошо виден.
Электронные габаритные ворота состоят из инфракрасных датчиков, формирующих допустимые границы габарита погрузки и передающих данные о нарушении границ на рабочее место оператора пункта коммерческого осмотра.
Расстояние между осями путей колеи 1520 мм
По смежным главным и станционным путям проходит различный подвижной состав. Следовательно, расстояния между этими путями и от путей до сооружений и устройств, располагающихся в междупутьях, должны быть такими, чтобы исключалось соприкосновение друг с другом локомотивов, путевых машин, проходящих одновременно по смежным путям, а также подвижного состава с сооружениями и устройствами. Минимальные расстояния между осями смежных путей установлены Правилами технической эксплуатации железных дорог Российской Федерации (ПТЭ), а также Нормами и Техническими условиями на проектирование железных дорог. Они обеспечивают безопасность движения поездов и безопасность людей, которые по условиям работы могут находиться на междупутьях. На перегонах на двухпутных линиях расстояние между осями путей на прямых участках должно быть не менее 4100 мм. Оно обеспечивает только безопасность скрещения подвижного состава. На трехпутных и четырехпутных линиях расстояние между осями второго и третьего пути на прямых участках — не менее 5000 мм, что позволяет при следовании поездов по этим путям оставлять на междупутье инвентарь и инструмент при ремонте пути, а также устанавливать необходимые сигналы.
На станциях большое количество железнодорожников различных профессий занимается подготовкой подвижного состава в рейс, обслуживанием пути, средств связи, электроснабжения и т.д. Поэтому расстояние между осями путей на станциях увеличено.
Расстояние между осями смежных путей на станциях на прямых участках должно быть не менее 4800 мм, на второстепенных путях и путях грузовых дворов — не менее 4500 мм. При расположении главных путей на станциях с краю с разрешения допускается расстояние между ними 4100 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть 3600 мм, исходя из условий организации работы.
При новом строительстве или реконструкции станций, разъездов и обгонных пунктов расстояния между осями путей принимают следующие:
| Расстояние между осями смежных путей на станциях | ||
| Наименование путей | Расстояние между осями смежных путей, мм | |
| Нормальное | Минимальное | |
| Главные пути | 5300 | 4800 |
| Главные и смежные с ними на одно- и двухпутных линиях при скорости движения до 120 км/ч./ на двухпутных линиях при скорости более 120 км/ч | 5300 /6500 | 5300 /6500 |
| Приемо-отправочные и сортировочные пути | 5300 | 4800 |
| Второстепенные (прочие) станционные пути | 4800 | 4500 |
| Пути парков приема, отравления, где предусматривается безотцепочный ремонт | Через один путь 5600 и 5300 | |
Нормируются также расстояния от оси пути и от верха головки рельса до сооружений и устройств, мм.
Расстояние от оси крайнего пути до путевых и сигнальных знаков
| в выемках, кроме скальных, и на выходах из них | 3100 |
| в остальных местах | 5700 |
| до знаков, не превышающих уровня головки рельса. | 2180 |
| Расстояние от крайнего пути до: | |
| опор контактной сети на перегонах и станциях | 3100 |
| в сильно заносимых выемках и на выходах из них | 5700 |
| в особо трудных условиях на перегонах | 2750 |
| в особо трудных условиях на станциях | 2450 |
| Расстояние до проводов контактной сети: от верха головки рельса на перегонах и станциях (максимальное) | 6800 |
| от верха головки рельса на перегонах (минимальное) | 5750 |
| от верха головки рельса на станциях (минимальное) | 6250 |
| Расстояние от верха головки рельса до высоковольтных проводов при пересечении путей (минимальное) | 7500 |
| Расстояние от земли до высоковольтных проводов: | |
| на перегонах (минимальное) | 6000 |
| то же на станциях и в населенных пунктах | 7000 |
Расстояние между осями путей на перегонах двухпутных линий на прямых участках должно быть не менее 4100 мм.

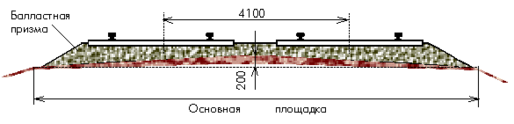

Расстояние между осями путей на перегонах
На трехпутных и четырехпутных линиях расстояние между осями второго и третьего путей на прямых участках должно быть не менее 5000 мм.
Расстояние между осями путей на многопутных перегонах
Расстояние между осями смежных путей на станциях на прямых участках должно быть не менее 4800 мм, на второстепенных путях и путях грузовых районов - не менее 4500 мм.
Расстояние между осями путей на станциях
При расположении главных путей на станциях крайними с разрешения начальника железной дороги допускается расстояние между ними 4100 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть допущено 3600 мм.
Горизонтальные расстояния на кривых участках между осями смежных путей и между осью пути и габаритом приближения строений на перегонах и станциях устанавливаются Инструкцией по применению габаритов приближения строений.
Увеличение расстояний между осями путей в кривых
Приведенные размеры габаритов приближения строений и расстояния между осями путей даны для прямых участков. В кривых эти расстояния приходится увеличивать, так как концы вагонов и локомотивов выступают наружу кривой значительно больше, чем в прямом участке, а середина вагона, наоборот, смещается внутрь кривой.
Кроме того, в кривых наружную рельсовую нить ставят выше внутренней, чтобы наклонить подвижной состав к центру кривой. Величина возвышения на двухпутных участках в кривой для наружного пути может быть больше, чем для внутреннего пути. Эти обстоятельства требуют дополнительного увеличения горизонтальных габаритных расстояний в зависимости от радиусов кривых, возвышения наружного рельса и устанавливаются по нормам, приведенным в указаниях МПС по применению габаритов приближения строений.
Грузы, которые не могут быть размещены на открытом подвижном составе в пределах габаритов погрузки, перевозятся в соответствии с порядком, установленным МПС.
Для проверки правильности размещения грузов в пределах указанного габарита в местах массовой погрузки (на подъездных путях, в морских и речных портах, на станциях перегрузки) устанавливаются габаритные ворота.
Выгруженные или подготовленные к погрузке около пути грузы должны быть уложены и закреплены так, чтобы габарит приближения строений не нарушался.
Грузы (кроме балласта, выгружаемого для путевых работ) при высоте до 1200 мм должны находиться от наружной грани головки крайнего рельса не ближе 2,0 м, а при большой высоте - не ближе 2,5 м.

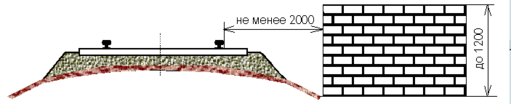

Расстояние до крайнего рельса при высоте груза до 1200 мм

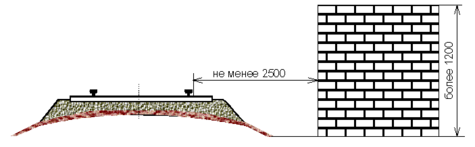

Расстояние до крайнего рельса при высоте груза свыше 1200 мм
