Шатун 23 из стали марки 40Г двутаврового сечения имеет в верхней головке бронзовую втулку. Нижняя головка – разъемная с вкладышами 21. Стягивается она двумя болтами. В нижней головке имеются два отверстия для подвода масла к шатунному подшипнику, а в верхней – два отверстия для подвода масла к поршневому пальцу.
Коленчатый вал 22 отлит из вольфрамового чугуна за одно целое с противовесами. Кривошипы коленчатого вала расположены в одной плоскости под углом в 180°, Вал установлен в двух шариковых подшипниках 19, вмонтированных в гнездах боковых стенок блока.
На передний конец вала устанавливается распределительная шестерня 2. На задний конусный конец вала монтируется на шпонке маховик 18. Кроме того, задний конец вала имеет цилиндрическое углубление для установки подшипника вала муфты сцепления.
Механизм газораспределения – с боковыми клапанами.
Распределительные шестерни из стали марки 45 со спиральными зубьями помещены в кожухе 5. Ведущая шестерня 2 коленчатого вала имеет 28 зубьев, шестерня 4 распределительного вала –56 зубьев, шестерня 25 привода магнето – 28 зубьев, шестерня 24 пускового механизма – 28 зубьев.
Распределительный вал 3, штампованный из стали марки 20Г, имеет четыре кулачка, две опорные шейки и передний удлиненный конец для установки муфты регулятора. Вал вращается во втулках, запрессованных в отверстия блока, и от осевого смещения предохраняется упорным фланцем 6, прикрепленным к блоку и расположенным между торцом передней шейки вала и распределительной шестерней.
Толкатели 17 тарельчатые из стали марки 20 с регулировочными болтами 16,
Клапаны. Впускной клапан 14-из стали марки 50ХН, выпускной 15 – из стали СХ8. Фаски клапанов обработаны под углом 45°.
Система смазки – разбрызгиванием масла из поддона картера выступами крышек нижних головок шатунов.
Система охлаждения – общая с основным двигателем, а при работе только пускового двигателя – термосифонная. Во время запуска основного двигателя циркуляция воды ускоряется действием водяного насоса системы охлаждения основного двигателя.
Система пуска. Запуск двигателя производят рукояткой через пусковой механизм.
Система питания включает в себя карбюратор, воздухоочиститель, топливный бачок с фильтром-отстойником, топливопровод, впускную и выпускную трубы. Регулятор поддерживает нужное число оборотов.

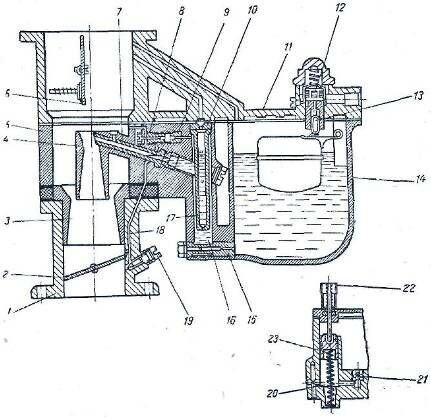

Рис. 9. Схема карбюратора К-25Г
Карбюратор К-25Г (рис. 9) – двухдиффузорный с падающим потоком. Состоит он из корпуса 5, крышки 11 и нижнего патрубка 1, между которыми установлены прокладки. Нужный состав смеси обеспечивают работа главной дозирующей системы, системы холостого хода и ускоряющий насос.
Главная дозирующая система состоит из главного жиклера 15, компенсационного колодца 16, эмульсионной трубки 17, главного воздушного жиклера 10 и распылителя 7, сопло которого выведено в малый диффузор 4, расположенный над большим диффузором 3.
В систему холостого хода входят воздушный жиклер холостого хода 8, топливный жиклер холостого хода 9, канал холостого хода 18 и винт холостого хода 19. Ускоряющий насос размещен в колодце 20, сообщающемся с поплавковой камерой 14 через впускной клапан 21. При нажатии на кнопку 22 поршень 23 подает топливо к жиклеру-распылителю, сопло которого выходит в смесительную камеру.
В смесительной камере установлены дроссельная 2 и воздушная 6 заслонки. Последняя имеет автоматический клапан.
Бензин поступает в поплавковую камеру 14 из топливного бачка самотеком через топливный фильтр 12 и игольчатый клапан 13. Колодец топливного фильтра имеет отверстие для выпуска отстоя.
На тракторах первых выпусков устанавливались карбюраторы К-23Г, К-6 и К-7.
Воздухоочиститель – комбинированного типа с масляным пылеуловителем и мокрым сетчатым фильтром. Устанавливается он над карбюратором на переходном патрубке.

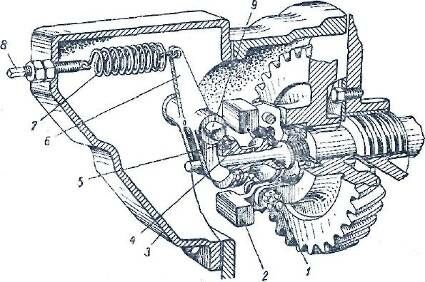

Рис. 10. Регулятор двигателя П-46
Регулятор (рис. 10) однорежимный центробежного типа. На шестерне 1 распределительного вала закреплены шарнирно грузики 2, ножки которых упираются в подвижную муфту 4. Муфта через шарикоподшипник 5 нажимает на короткие сдвоенные плечи внутреннего рычага 6, длинное плечо которого оттягивается пружиной 7. Натяжение пружины регулируют гайками винта 8. Рычаг 6 жестко через ось 9 соединен с наружным рычагом, связанным тягой с рычажком оси дроссельной заслонки карбюратора. Механизм регулятора закрыт кожухом 3.
Система зажигания состоит из магнето с ускорителем, запальных свечей и проводов высокого напряжения. На двигателе устанавливают магнето М-47Б, а при наличии подогревателя воздуха – М-10А.

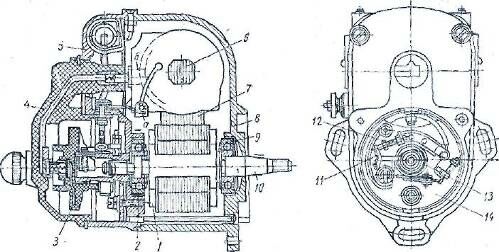

Рис. 11. Магнето М-47Б
Магнето М-47Б – с автоматической муфтой опережения зажигания МС-22-А (рис. 11). Состоит из корпуса 8 с переходной 5 и задней 4 крышками. В передней части корпуса имеется фланец с тремя отверстиями для крепления магнето. B теле корпуса залиты две боковые стойки 7, верхние части которых соединены сердечником 6 трансформатора, имеющим первичную (230–240 витков провода марки ПЭЛ диаметром 0,75 мм) и вторичную (12 800–13 200 витков провода марки ПЭЛ-1 диаметром 0,075 мм) обмотки.
Ротор 1 вращается на двух шариковых подшипниках 2 и 9. Прерыватель смонтирован на диске 14 и состоит из молоточка 11, наковальни 12 и кулачка 13, закрепленного на валу 10 ротора.
Распределитель состоит из бегунка 3 и задней карболитовой крышки 4. Бегунок установлен на кулачке 13 прерывателя. Автоматическая муфта опережения зажигания типа МС-22-А изменяет угол опережения зажигания в пределах от 8 до 18°.

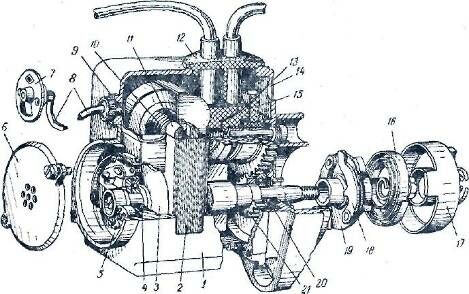

Рис. 12. Магнето М-10А
Магнето М-10А – с пусковым ускорителем ПУЛ-4647 (рис. 12). В теле корпуса 1 залиты две боковые стойки 2, соединенные сверху сердечником 11 трансформатора, имеющим первичную (160 витков медного изолированного провода диаметром 1,0–1,1 мм) и вторичную (11000–12 000 витков провода диаметром 0,07–0,08 мм) обмотки 10. Ротор 3 установлен на двух шариковых подшипниках 4 и 20. Прерыватель 5, закрытый крышкой 6, имеет устройство, аналогичное прерывателю магнето М-47Б. Распределитель имеет карболитовый барабан 13 с токоразносными пластинами и с шестерней 15, сцепленной с шестерней 21 вала ротора. На крышке 12 находятся четыре электрода. Для установки зажигания служит глазок 14.
Включатель.7 зажигания, установленный на корпусе регулятора, соединяется проводником 8 с контактной пластиной 9 первичной обмотки трансформатора.
Ускоритель ПУЛ-4647 предназначен для усиления электрической искры и уменьшения угла опережения зажигания при пуске до 3–5°. Он состоит из ведомого диска 19 с защелками 18, закрепленного на валу ротора, и ведущей обоймы 17. Диск и обойма соединены пружиной 16.
Пусковой двигатель П-23. Двухцилиндровый четырехтактный карбюраторный двигатель мощностью 17 л. с. при 2200–2300 об/мин. представляет собой модернизированный двигатель П-46, описанный выше. Его техническая характеристика приведена в табл. 1. В основном он отличается от двигателя П-46 установкой стартера СТ-204, в связи с чем изменен картер муфты сцепления (см. рис. 84), а также установкой карбюратора К-59П и изменением номинального числа оборотов. В верхней части цилиндров запрессованы короткие сухие гильзы.
Карбюратор К-59П (рис. 79) – двухдиффузорный с падающим потоком. Состоит он из корпуса поплавковой камеры 25, крышки 1 и нижнего патрубка 20, между которыми установлены прокладки. Необходимый состав смеси, как и у карбюратора К-25Г, обеспечивают работа главной дозирующей системы, системы холостого хода и ускоряющий насос.
Главная дозирующая система включает в себя главный жиклер 15, воздушный жиклер 5 и распылитель 17, выходящий соплом в малый диффузор, расположенный над большим диффузором 19.
Система холостого хода состоит из воздушного жиклера холостого хода 7, топливного жиклера холостого хода 6 и канала холостого хода с винтом холостого хода 16.
Ускоряющий насос имеет специальный колодец, сообщающийся с поплавковой камерой каналом, закрываемым шариковым впускным клапаном 23 с пружиной 22. При нажатии на утолитель 2 поршень 24 подает топливо к жиклеру-распылителю 3 через обратный клапан 21 ускорительного насоса.
В нижнем патрубке 20, представляющем часть смесительной камеры, установлена дроссельная заслонка 18, а над диффузорами – воздушная заслонка 4.
Бензин в поплавковую камеру поступает через фильтр 9 (который вставляется через отверстие, закрытое пробкой 8) и игольчатый клапан 10. Уровень топлива устанавливается поплавком 11. Поплавковая камера имеет пробки 12 и 13. Канал главного жиклера закрыт пробкой 14.
Техническая характеристика двигателя П-23 приведена в табл. 1.
Пусковой двигатель П-23М. Двухцилиндровый четырехтактный карбюраторный двигатель мощностью 23 л. с. при 2600 об/мин. представляет собой модернизированный двигатель П-23, описанный выше. Его техническая характеристика приведена в табл. 1. В основном он отличается от двигателя П-23 установкой стартера СТ-21, магнето М-48В или М-10В и изменением пускового механизма заводной рукоятки, а также изменением конструкции воздухоочистителя.
3. Механизмы передачи системы пуска
Силовая передача состоит из муфты сцепления, редуктора и автомата выключения (рис. 13).
Муфта сцепления – непостоянно замкнутая многодисковая, работающая в масле. Шестерня 3 в передней части имеет барабан с четырьмя прорезями, в 'котором расположены опорный диск 4, пять ведущих 5, пять ведомых 6 и нажимной 7 диски. Ведущие диски имеют по четыре выступа, входящие в прорези барабана. Опорный, нажимной и ведомые диски имеют по три паза, посредством которых они устанавливаются на трех сегментных шпонках 8, вставленных в шпоночные пазы валика 2 муфты.

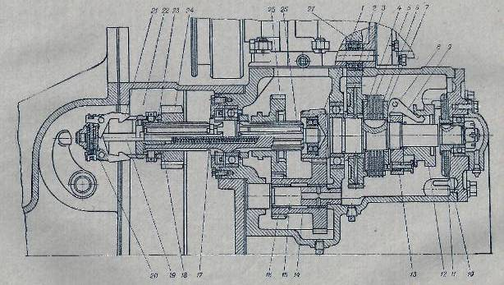

Рис. 13. Силовая передача пускового двигателя Д-54А
На валике навернута крестовина 13 с тремя рычагами 9, которые короткими концами упираются в нажимной диск, а длинными концами входят в паз подвижной муфты 12, свободно скользящей по валику. При выключении муфты сцепления диски 10 и 11 тормозка обеспечивают остановку валика муфты сцепления.
Редуктор представляет собой двухступенчатую коробку передач. При включении пониженной передачи вращение от коленчатого вала пускового двигателя шестернями 27 и 3 передается через фрикционную муфту сцепления валику 2, выполненному за одно целое с шестерней 1. Находящаяся в зацеплении с шестерней 1 двойная промежуточная шестерня 14, вращающаяся на оси 15 на бронзовых втулках 16, передает вращение шестерне 25, насаженной на шлицованный вал автомата выключения. Для включения прямой передачи шестерню 25 передвигают вправо до зацепления ее внутреннего венца с шестерней 1.
Автомат выключения 22 обеспечивает отключение пускового двигателя от дизеля после запуска последнего. Шестерня 24 привода свободно насажена на шлицы вала 26 автомата выключения. На хвостовике ступицы шестерни закреплен корпус 23 с двумя грузиками 21. Короткие плечи грузиков разжимаются пружиной 20.
При введении шестерни 24 в зацепление с венцом маховика грузики захватывают своими выступами головку втулки 18 и удерживают включенными весь механизм. Когда дизель заведется, передние плечи грузика под действием центробежной силы начнут расходиться, и пружины 17 через толкатель 19 выводят шестерню из зацепления. Сжатием пружины 20 автомат отрегулирован на выключение при 300 – 325 об/мин. дизеля.

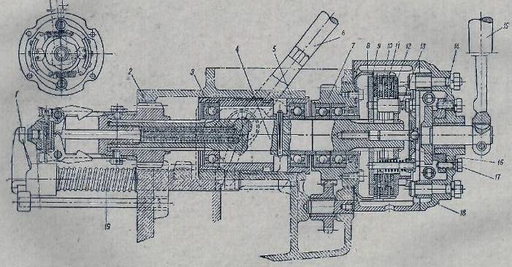

Силовая передача пускового двигателя дизеля Д-48Л (рис. 14) трактора Т-38М. Муфта сцепления. Вал 4 установлен в двух шариковых подшипниках 3 и 5, смонтированных в стакане. На валу с одной стороны установлена фрикционная муфта сцепления с шестерней 7, а с другой – автомат выключения с приводной шестерней 2. К торцу шестерни 7 прикреплен барабан 8, внутри которого установлены два ведущих диска 10. Передний ведомый диск 12 закреплен на валу, а средний 11 и задний 9 ведомые диски могут перемещаться по шлицам вала. Ведомые и ведущие диски сжимаются пружинами 13.
