Министерство образования и науки Украины

Одесская государственная академия строительства и архитектуры

Кафедра оснований и фундаментов

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА

Выполнил:

ст. гр. ПГС-52с

Горбан А.С.

Проверил:

Ересько Е.Г.

Одесса 2010

Вариант №4

Определение типа грунтовых условий по просадочности:

γ_di = γ_di / 1+w_i , кН/м³

γ_d1=17,9/(1+0,19) = 15.04 кН/м³;

γ_d2 = 17,1/(1+0,18) = 14.49 кН/м³;

γ_d3 = 17,9/(1+0,17) = 15.3 кН/м³;

n = 1-γ_d / γ_s

n₁ = 1- 15,04/26,9 = 0,44;

n₂ = 1- 14,49/26,9 = 0,46;

n₃ = 1- 15,3/26,7 = 0,427;

1. Определение удельного веса грунтов в водонасыщенном состоянии:

γ_{sat i} = γ_di + S_r × n × γ_w , кН/м³

где γ_w =10 кН/м³;

S_r = 0,8 – для суглинок;

S_r = 0,85 – для супеси;

γ_{sat 1} =15,04+0,8×0,44×10=18,56 кН/м³;

γ_{sat 2} =14,49+0,85×0,46×10=18,4 кН/м³;

γ_{sat 3} =15,3+0,8×0,427×10=18,716 кН/м³;

1. Определяем ординаты эпюры напряжений от собственного веса грунта на отметке подошвы каждого слоя:

σ_{zg i} = ∑ γ_{sat i}× h _i , кПа

σ_{zg i} =18,56×3,2=59,392 кПа;

σ_{zg i} =59,392+18,4×4,2=136,672 кПа;

σ_{zg i} =136,672+18,716×4,3=217,151 кПа;

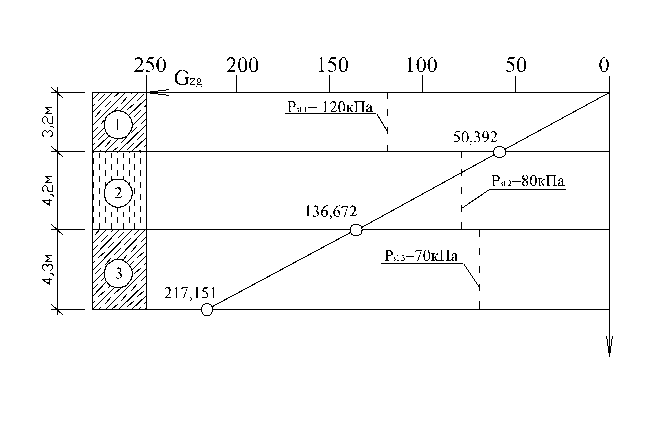

1. Строим эпюру напряжений σ_zg

1. На схеме строим эпюры начального просадочного давления P_sl

Грунт считается просадочным от собственного веса в пределах участка толщиной h_{sl i,} где выполняется условие: P_sl < σ_zg

1. В пределах каждого просадочного слоя h_{sl i} определяется среднее напряжение σ_{z sl i} :

σ_{z sl 2}=(80+136.672)/2=98.03 кПа;

σ_{z sl 3}=(136.672+217.151)/2=176.91 кПа;

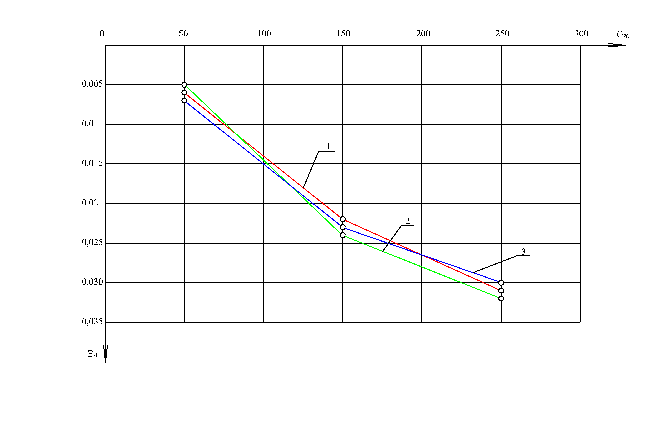

1. Строим графики зависимости ε_sl = f (σ_zg)

По графику определяем значение ε_{sl i}, соответствующее σ_{z sl i}

1. Определяем просадку грунта от собственного веса:

S _{sl i g} =∑ ε_{sl i}× h_{sl i};

S _{sl 2 g} = 0.0136× 3.08=0.042м;

S _{sl 3 g} = 0.0249× 4.3=0.107м; S _{sl g} = 0.149м

Вывод: так как S _{sl g} = 14.9см > 5см, следовательно заданные грунты относятся к II типу по просадочности.

№2

Расчет фундаментов на просадочных грунтах.

b×l=1,8×2,7м; d=1,8м; N=780kN;

1.Определение напряжения от собственного веса грунта на отметке подошвы фундамента:

σ_{zg 0} = γ × d, кПа

σ_{zg 0}=17,9×1,8=32,22 кПа

2. Определение среднего давления под подошвой фундамента:

Р = (N/b×l) + d× γ , кПа

Р =(780/1,8×2,7)+1,8×20=196,5 кПа

3. Определение допустимых напряжений от внешнего давления на отметке подошвы фундамента:

σ_{zр 0} = Р - σ_{zg 0}, кПа

σ_{zр 0} =196,5-32,22=164,28 кПа

4.Толщину грунта ниже подошвы фундамента разбиваем на элементарные слои, толщиной h _i = 0,4× b

h _i=0,4×1,8=0,72м

5. Допустимые напряжения на границе элементарных слоев определяются по формуле:

σ _zр= α×σ_{zр 0} , где α (η,ξ) по табл.

6. Определяем осадку по методу послойного суммирования:

S= β ∑ (σ_{zр i} × h_i) / Е _i ,

где β=0,8

7.Определяем осадку фундамента: S_ф=∑S_i=7.63см

7.1 На схеме строим суммарную эпюру напряжений: σ_z= σ_zр+ σ_zg

7.2 На схеме строим эпюру начального просадочного давления P_{sl i}

1. Определяем среднее напряжение σ_{z sl i} в каждом проседающем слое:

σ_{z sl 1}=(192.68+142.45)/2=167.57 кПа;

σ_{z sl 2}=(142.45+148.35)/2=145.4 кПа;

σ_{z sl 3}=(148.35+217.0)/2=182.68 кПа;

1. Определяем просадку фундамента:

2. S_{sl i р}=∑ h_{sl i}×ε_{sl i}×к _{sl i} ,

г де ε_{sl i} f (σ_{z sl i});

ε_{sl 1}=0.02358; ε_{sl 2}=0.02313; ε_{sl 3}=0.02529;

к _{sl i} =0,5+1,5(P- P_{sl i}) / P₀; P₀=100 кПа;

к _{sl 1} =0,5+1,5(196.5- 120) / 100=1.648;

к _{sl 2} =0,5+1,5(196.5- 80) / 100=2.248;
