Подготовка исходной воды в зависимости от ее качества и требований, связанных с конструкцией котла, может осуществляться путем:
а) докотловой обработки воды с удалением взвешенных и органических веществ, железа, накипеобразователей (Са, Mg), свободной и связанной углекислоты, кислорода, снижения щелочности и солесодержания (известкование, водород – катионтрование или сббесоливание и пр.);
б) внутрикотловой обработки воды (с дозировкой реагентов или обработкой воды магнитным полем при обязательном и надежном удалении шлама).
Регулирование качества котловой воды осуществляется путем продувки котлов, значительного сокращения размеров продувки можно достигнуть путем улучшения сепарационных устройств котла: ступенчатого испарения, выносных циклонов, промывки пара питательной водой. Совокупность осуществления перечисленных мероприятий, обеспечивающих нормальную работу котлов, называют вода – химическим режимом работы котельной.
Применение любого метода обработки воды: внутри котлового, до котлового с последующей коррекционной обработкой химически очищенной или питательной воды – требует осуществления продувки паровых котлов.
В условиях эксплуатации котлов различают два способа продувки котлов: периодическая и непрерывная.
Периодическая продувка из нижних точек котла осуществляется для удаления грубодисперсного шлама, оседающего в нижних коллекторах (барабанах) котла или контурах с вялой циркуляцией воды. Производится она по установленному графику в зависимости от степени зашламленности котловой воды, но не реже одного раза в смену.
Непрерывная продувка котлов обеспечивает необходимую чистоту пара, поддерживая определенный солевой состав котловой воды.
5. Опишите устройство зернистых осветительных фильтров и принцип их работы
Осветление воды фильтрованием широко применяется в технологии обработки воды, для этого осветляемую воду фильтрует через слой зернистого материала (кварцевого песка, дробленого антрацита, керамзита и др.), загруженного в фильтр.
Классификация фильтров по ряду основных признаков:
скорость фильтрации:
– медленные (0,1 – 0,3 м/ч);
– скорые (5 – 12 м/ч);
– сверхскоростные (36 – 100 м/ч);
давление, под которым они работают:
– открытые или безнапорные;
– напорные;
количество фильтрующих слоев:
– однослойные;
– двухслойные;
– многослойные.
Наиболее эффективны и экономичны многослойные фильтры, в которых для увеличения грязеемкости и эффективности фильтрации загрузку составляют из материалов с различной плотностью и размером частиц: сверху слоя – крупные легкие частицы, внизу – мелкие тяжелые. При нисходящем направлении фильтрования крупные загрязнения задерживаются в верхнем слое загрузки, а оставшиеся мелкие – в нижнем. Таким образом, работает весь объем загрузки. Осветительные фильтры эффективны при задержании частиц размером > 10 мкм.
Вода, содержащая взвешенные частицы, двигаясь через зернистую загрузку, задерживающую взвешенные частицы, осветляется. Эффективность процесса зависит от физика – химических свойств примесей, фильтрующей загрузки и гидродинамических факторов. В толщине загрузки происходит накапливание загрязнений, уменьшается свободный объем пор и возрастает гидравлическое сопротивление загрузки, что приводит к росту потерь напора в загрузке.
В общем виде, процесс фильтрации можно условно разбить на несколько стадий: перенос частиц из потока воды на поверхность фильтрующего материала; закрепление частиц на зернах и в щелях между ними; отрыв закрепленных частиц с переходом их обратно в поток воды.
Извлечение примесей из воды и закрепление их на зернах загрузки происходит под действием сил адгезии. Осадок, формирующийся на частицах загрузки, имеет непрочную структуру, которая под влиянием гидродинамических сил может разрушатся. Некоторая часть ранее прилипших частиц отрывается от зерен загрузки в виде мелких хлопьев и переносится в последующие слои загрузки (суффозия), где вновь задерживается в поровых каналах. Таким образом, процесс осветления воды нужно рассматривать как суммарный результат процесса адгезии и суффозии. Осветление в каждом элементарном слое загрузки происходит до тех пор, пока интенсивность прилипания частиц превышает интенсивность отрыва.
По мере насыщения верхних слоев загрузки процесс фильтрации переходит на нижерасположенные, зона фильтрации как бы сходит по направлению потока от области, где фильтрующий материал уже насыщен загрязнением и преобладает процесс суффозии к области свежей загрузки. Затем наступает момент, когда весь слой загрузки фильтра оказывается насыщенным загрязнениями воды и требуемая степень осветвления воды не обеспечивается. Концентрация взвеси на выходе загрузки начинает возрастать.
Время, в течение которого достигается осветление воды до заданной степени, называется временем защитного действия загрузки. При его достижении предельной потери напора осветительный фильтр необходимо перевести в режим взрыхляющей промывки, когда загрузка промывается обратным потоком воды, а загрязнения сбрасываются в дренаж.
Возможность задержания фильтром грубой взвеси зависит, в основном, от ее массы; тонкой взвеси и коллоидных частиц – от поверхностных сил. Важное значение имеет заряд взвешенных частиц, так как коллоидные частицы одноименного заряда не могут объединяться в конгломераты, укрупнятся и оседать: заряд препятствует их сближению. Преодолевается это «отчуждение» частиц искусственным коагулированием. Как правило, коагулирование (иногда, дополнительно, флокулирование) производится в отстойниках – осветлителях. Часто этот процесс совмещается с умягчением воды известкованием, или сода – известкованием, или едконатровым умягчением.
В обычных осветительных фильтрах чаще всего наблюдается пленочное фильтрование. Объемное фильтрование организуют в двухслойных фильтрах и в так называемых контактных осветлителях. В фильтр засыпают нижний слой кварцевого песка с размером 0.65 – 0.75 мм и верхний слой антрацита с размером зерен 1,0 – 1.25 мм. На верхней поверхности слоя крупных зерен антрацита пленка не образуется. Взвешенные вещества, прошедшие слой антрацита, задерживаются нижнем слоем песка.
При взрыхляющей промывке фильтра слои песка и антрацита не перемешиваются, так как плотность антрацита вдвое меньше плотности кварцевого песка.
6. Опишите процесс умягчение воды по методу катионного обмена
По теории электролитической диссоциации молекулы некоторых веществ находящихся в водном растворе распадаются на положительно и отрицательно заряженные ионы – катионы и анионы.
При прохождении такого раствора через фильтр, содержащий трудно растворимый материал (катионит), способный к поглощению катионов раствора, в том числе Са и Mg, и выделяющий вместо них из своего состава катионы Na или Н, происходит водоумягчение. Вода почти полностью освобождается от Са и Mg, и ее жесткость понижается до 0,1°
Na – катионирование. При этом способе растворенные в воде соли кальция и магния при фильтрации через катионитовый материал обменивают Са и Mg на Na; в итоге получаются только натриевые соли, обладающие большой растворимостью. Формула катионитового материала условно обозначается буквой R.
Катионитовыми материалами являются: глауконит, сульфоуголь и синтетические смолы. Наибольшим распространением в настоящее время пользуется сульфоуголь, который получается после обработки бурого или каменного угля дымящейся серной кислоты.
Емкостью катионитового материала называется предел его обменной способности, после чего в результате израсходования катионов Na их требуется восстанавливать путем регенерации.
Емкость измеряется тонна – градусами (т-град) накипеобразователей, считая на 1 м3 катионового материала. Тонна – градусы получаются в результате перемножения расхода очищаемой воды, выраженного в тоннах, на жесткость этой воды в градусах жесткости.
Регенерация производится 5 – 10%-ным раствором поваренной соли, пропускаемым через катионитовый материал.
Характеристикой особенностью Na – катионирования является отсутствие солей, выпадающих в осадок. Анионы солей жесткости целиком направляется в котел. Это обстоятельство вызывает необходимость повышения количества продувочной воды. Умягчение воды при Na – катионировании получается достаточно глубокое, жесткость питательной воды может, доводится до 0° (практически 0,05–01°), щелочность же не отличается от карбонатной жесткости исходной воды.
К недостаткам Na – катионирования следует отнести получение повышенной щелочности в тех случаях, когда имеется значительное количество солей временной жесткости в исходной воде.
Ограничеватся одним Na – катионированием возможно при карбонатной жесткости воды, не превышающей 3–6°. В противном случае приходится значительно увеличивать количество продувочной воды, что будет создавать уже большие тепловые потери. Обычно количество продувочной воды не превышает 5–10% от общего ее расхода, идущего на питание котла.
Метод катионирования требует весьма простого обслуживание и доступен обычному персоналу котельной без дополнительного привлечения химика.
Конструкция катионитового фильтра
Н – Na – катионирование. Если катионитовый фильтр, наполненный сульфоуглем, регенерировать не раствором поваренной соли, а раствором серной кислоты, то обмен будет происходить между катионами Ca и Mg, находящимися в очищаемой воде, и катионами Н сульфоугля.
Вода, подготовленная таким образом, также имея ничтожно малую жесткость, одновременно получает кислую и таким образом, непригодна для питания паровых котлов, причем кислотность воды равна некарбонатной жесткости воды.
Комбинируя совместно Na и Н – катионитовое водоумягчение, можно получить хорошие результаты. Жесткость воды, приготовленной Н-Na – катионитовым способом, не превышает 0,1° при щелочности 4–5°.
7. Опишите принципиальные схемы водоподготовки
Осуществление необходимых изменений в составе обрабатываемой воды возможно по различным технологическим схемам, то выбор одной из них делают на основе сравнительных техника – экономических расчетов по намеченным вариантам схем.
В результате химической обработки природных вод, осуществляемой на водоподготовительных установках, могут происходить следующие основные изменения их состава: 1) осветление воды; 2) умягчение воды; 3) снижение щелочности воды; 4) уменьшение солесодержания воды; 5) полное обессоливание воды; 6) дегазация воды. Схемы обработки воды, необходимые для осуществления
перечисленных изменений ее состава, могут включать различные процессы, которые сводятся к следующим трем основным группам: 1) методы осаждения; 2) механическое фильтрование воды; 3) ионообменное фильтрование воды.
Применение технологических схем водоподготовительных установок предусматривают обычно комбинирование различных методов обработки воды.
На рисунки представлены возможные схемы комбинированных водоподготовительных установок путем применения указанных трех категорий процессов обработки воды. В этих схемах даны только основные аппараты. Без вспомогательного оборудования, а также не указаны фильтры второй и третий ступени.

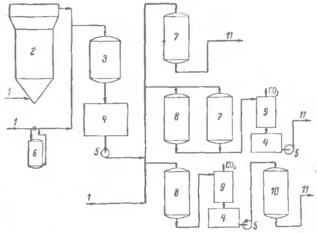

Схема водоподготовительных установок
1-сырая вода; 2-осветитель; 3-механический фильтр; 4-промежуточный бак; 5-насос; 6-дозатор коагулянта; 7-Nа – катионитный фильтр; 8- Н – катионитный фильтр; 9 – декарбонизатор; 10 – ОН – анионитный фильтр; 11 – обработанная вода.
Ионообменное фильтрование является обязательной конечной стадией обработки воды при всех возможных вариантах схем и осуществляется в виде Na – катионирования, Н-Na-катионирования и Н-ОН – ионирования воды. Осветлитель 2 предусматривает два основных варианта его использования: 1) осветление воды, когда в нем осуществляются процессы коагуляции и отстаивания воды и 2) умягчение воды, когда помимо коагуляции, в нем проводится известкование, а также одновременно с известкованием магнезиальное обескремнивание воды.
В зависимости от характеристики природных вод по содержанию в них взвешенных веществ возможны три группы технологических схем их обработки:
1) Подземные артезианские воды (на рис. обозначены 1а), в которых практически обычно отсутствуют взвешенные вещества, не требуют их осветления и поэтому обработка таких вод может ограничеватся только ионообменным фильтрованием по одной из трех схем в зависимости от предъявляемых требований к обработанной воде: а) Na – катионирование, если требуется только умягчение воды; б) Н-Na – катионирование, если требуется, помимо умягчения, снижение щелочности или уменьшение солесодержание воды; в) Н-ОН – ионирование, если требуется глубокое обессоливание воды.
2) поверхностные воды с незначительным содержанием взвешенных веществ, (на рис. они обозначены 1б), могут обрабатываться по так называемым прямоточным напорным схемам, в которых коагуляция и осветление в механических фильтрах комбинируют с одной из схем ионообменного фильтрования.
3) поверхностные воды с относительно большим количеством взвешенных веществ (на рис. обозначены 1в), освобождаются от них в осветление, после чего подвергаются механическому фильтрованию и далее комбинируются с одной из схем ионообменного фильтрования. При этом часто. В целях разгрузки ионообменной части водоподготовительной установки, одновременно с коагуляцией осуществляют в осветлителе частичное умягчение воды и снижение ее солесодержание путем известкования и магнезиального обескремнивания. Такие комбинированные схемы особенно целесообразны при обработки сильно минерализованных вод, поскольку даже при частичном их обессоливании методом ионного обмена требуются большие
