Федеральное агентство по образованию РФ

РГРТУ

Кафедра РТС

«Исследование свойств многоканальных доплеровских фильтров »

Выполнили:

Ст. гр. 410

Артюшин А.М.

Борисов А.Ю.

Косс А.В.

Проверил:

Кошелев В.И.

Рязань 2007

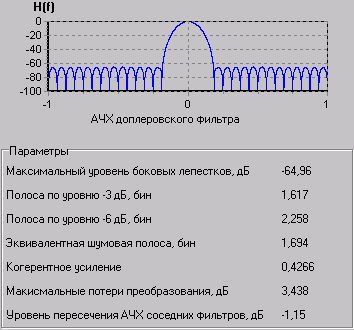

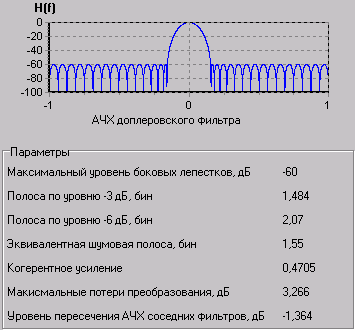

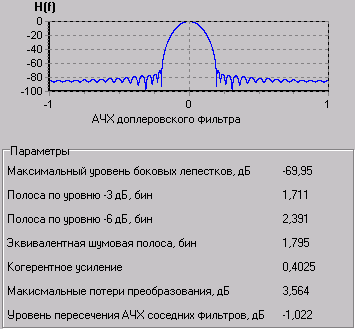

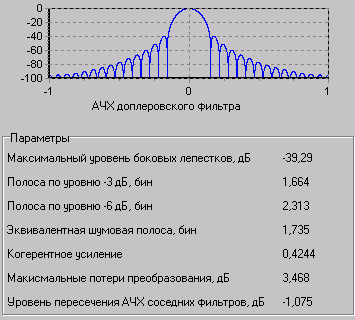

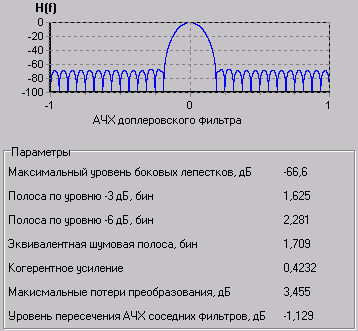

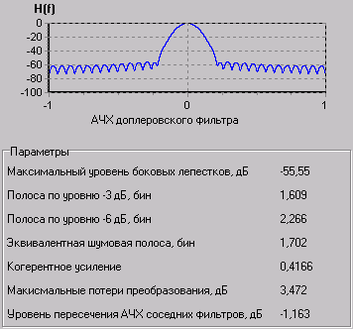

2. Исследование частотных свойств фильтра

Количество каналов: 32

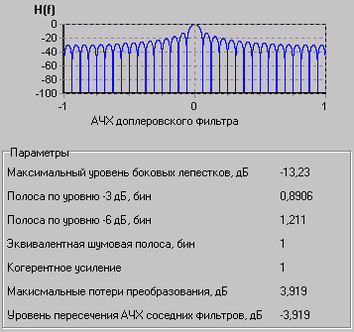

Тип окна: прямоугольное

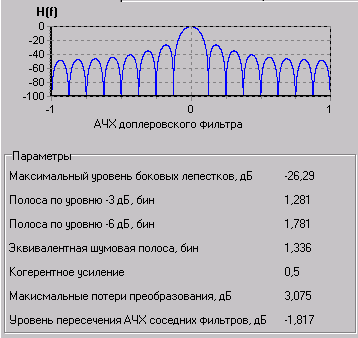

Тип окна: треугольное

Тип окна: cos(x)^a

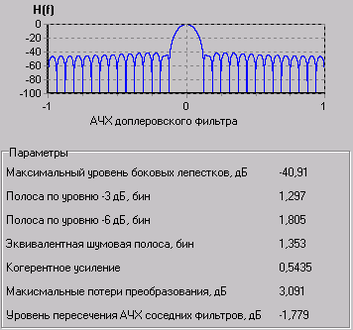

Тип окна: Хэмминга

Тип окна: Блэкмана

Тип окна: Блэкмана-Хэрриса

Тип окна: Гаусса

Тип окна: Кайзера-Бесселя

Тип окна: Дольфа-Чебышева

При одних и тех же параметрах наименьший уровень боковых лепестков наблюдается у окна Кайзера-Бесселя, однако у него самая большая полоса по уровню -3дБ, шумовая полоса и самые большие максимальные потери преобразования. Самая маленькая полоса по уровню -3дБ при прямоугольном типе окна. Самая маленькая шумовая также полоса при прямоугольном типе окна. При прямоугольном типе окна достигается наибольшее когерентное усиление, а при типе окна: Кайзера-Бесселя оно наименьшее. Наименьшие максимальные потери преобразования у треугольного типа окна.

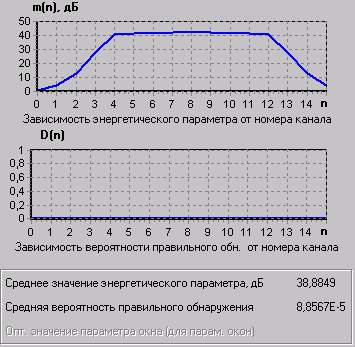

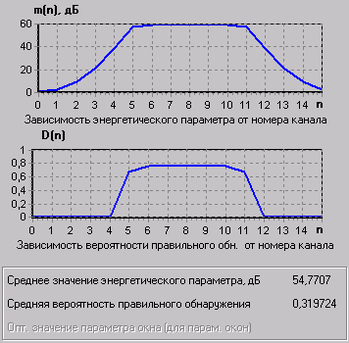

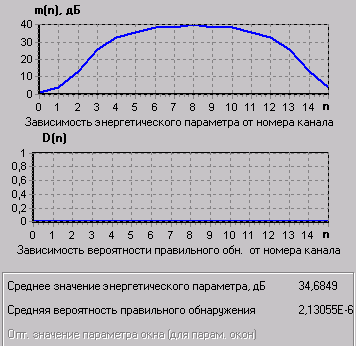

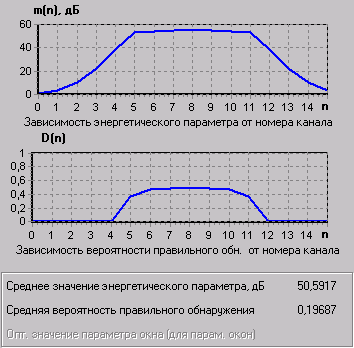

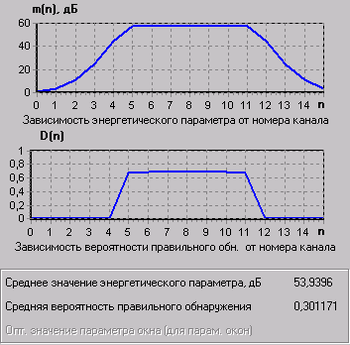

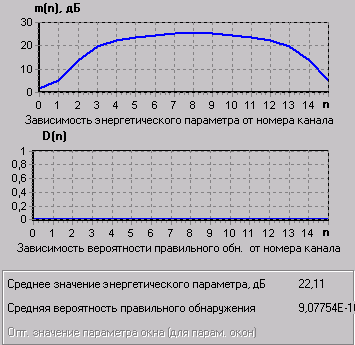

Исследование энергетических и вероятностных свойств многоканального фильтра.

Тип окна: прямоугольное

Тип окна: треугольное

доплеровский фильтр частотный окно

Тип окна: cos(x)^a

Тип окна: Хэмминга

Тип окна: Блэкмана

Тип окна: Блэкмана-Хэрриса

Тип окна: Гаусса

Тип окна: Кайзера-Бесселя

Тип окна: Дольфа-Чебышева

∆fпT	0,02	0,05	0,08	0,11	0,14	0,17	0,2	0,23	0,25
µср	56,25	55,13	54,56	53,67	52,32	50,3	46,49	39,07	33,46
Dср	0,48	0,39	0,36	0,29	0,21	0,13	0,064	0,008	0,0001

При значении параметра окна равному 4ем достигается максимальное значение µ_ср, равное 55. Максимальное значение D_ср достигается при таком же значении параметра. При этом D_ср=0,326

q	10-6	10-5	10-4	10-3	10-2	10-1
Dср	2.4*10-6	0.0339	0.326	0.442	0.537	0.5976

Предварительный Расчет.

1. Рассчитать коэффициенты окна Хэмминга для N=32.

α=3

2. Рассчитать и сравнить эквивалентную шумовую полосу, когерентное усиление, паразитную амплитудную модуляцию для окна Хэмминга и прямоугольного окна

окно Хэмминга			прямоугольное окно
< >
