Текст из файла (страница 3)

K₁₂=(g+ jω k) Z_B1, Z_B2

и магнитную связь в единицах проводимости — См:

М₁₂= (r+ jω m)/Z_BlZ_B2.

Можно обе величины выразить в безразмерных единицах:

K₁₂=(g++ jω k) ;

М₁₂= (r++ jω m)/ ;.

Величины к, g, k и m называются первичными параметрами влияния. Величина переходного затухания А, характеризующая затухание токов влияния при переходе с первой цепи во вторую, является вторичным параметром влияния, В линиях связи обычно стремятся уменьшить собственное затухание цепи а и увеличить переходное затухание А,

Переходное затухание является основной мерой оценки свойств воздушных и кабельных линий по взаимному влиянию между цепями и пригодности цепей для высокочастотной передачи. Оно выражается логарифмом отношения мощности генератора Р₁, питающего влияющую цепь, к мощности помех Р₂ в цепи, подверженной влиянию, и измеряется в децибелах:

.

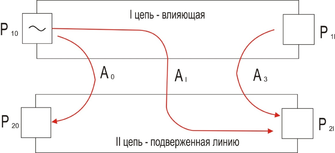

При рассмотрении влияния между цепями связи различают два вида переходов энергии: па ближнем (передающем) и на дальнем (приемном) концах. Влияние, проявляющееся на том конце цепи, где расположен генератор первой цепи, называется переходным влиянием на ближнем (передающем) конце A₀ . Влияние на противоположный конец цепи называется переходным влиянием на дальнем (приемном) конце А_l.

Переходное затухание по мощности, дБ, на ближнем конце

на дальнем конце

Рис. 4

Наряду с величинами А₀ н А_l в технике связи широко используется параметр А_з — защищенность от помех, или просто защищенность, представляющая собой разность уровней полезного сигнала P_o и помех р_п в рассматриваемом токе:

A_З=P_С-P_П

Она может быть выражена также через мощности сигнала Р_с и помех Р_П:

Введение данного параметра обусловлено тем, что для обеспечения должного качества связи необходимо, чтобы мощность полезного сигнала превосходила мощность помех на определенную величину. Сама по себе мощность сигнала не гарантирует требуемого качества, Действительно, в малошумящей линии можно обеспечить значительно лучшее качество передачи при условии низкого приемного уровня, чем в линии с высоким уровнем помех при значительно более сильном сигнале.

1. Пусть задан кабель МКТС - 4

Уровень сигнала Ро = - 30 дБ.

Уровень помехи Рn = -125 дБ.

Длина усилительного участка l = 6 км.

Расчетная частота f = 1000 кГц.

Защищенность от помех

Переходное затухание на дальнем конце.

α = 5,342 из 3,16 ГродневИИ Линейные сооружения связи.

Из (1, с 126) для коаксиальных кабелей нормируется,

Аз = 90,3

Значение выше нормированных, не каких действий не требуеться.

Задание 5

1. Укажите виды и причины коррозии металлических покровов кабелей связи.

2. Постройте диаграмму распределения потенциалов на оболочке кабеля вдоль трассы. Укажите, какие зоны получились на оболочке; определите, где и какая требуется защита.

3. Укажите активные меры защиты оболочек кабеля от коррозии; поясните их конструкцию и принцип действия.

Решение

Коррозия — процесс разрушения металлических оболочек кабелей (свинцовых, стальных, алюминиевых), а также защитных и экранирующих покровов (стальной брони, медных и алюминиевых экранов) вследствие химического и электрического воздействий окружающей среды.

Виды коррозии: почвенные (электрохимические), межкристаллитная (механическая) и электрокоррозя (коррозия блуждающих токов).

Коррозия оболочек приводит к неисправности кабеля.

Рис. 5

На построенной диаграмме на участке от 2 до 5 КИП катодная зона, от 7 до 10 КИП - на оболочке кабеля образовалась анодная зона.

Защита кабеля от коррозии должна быть предусмотрена для участков от КИП7 до КИП10 - катодная станция или прямой дренаж, от КИП7 до КИП10 – протекторная защита.

Список литературы

1. Линейные сооружения связи: Программа, методические указания – Москва 2005;

2. И.И. Гроднев. Линейные сооружения связи: Учебник для техикумов – Москва 1987.
