Решение:

1. Расшифровываем маркировку заданного кабеля:

1. Эскиз заданного кабеля и укажите все элементы его конструкции

1. Основные электрические характеристики кабеля КМГ-4:

1. Физический смысл первичных и вторичных параметров передачи.

Первичные параметры передачи

Электрические свойства линий связи и качество передачи по ним полностью характеризуются первичными параметрами передачи: активным сопротивлением R, индуктивностью L, емкостью С, проводимостью изоляции G. Эти параметры не зависят от напряжения и передаваемого тока, а определяются лишь конструкцией линии, используемыми материалами и частотой тока.

Вторичные параметры передачи

Вторичными параметрами линии являются волновое (характеристическое) сопротивление Z_B и коэффициент распространения у. Они широко используются для оценки эксплуатационно-технических качеств линии связи. При проектировании, сооружении и эксплуатации кабельных магистралей в первую очередь нормируются и контролируются именно вторичные параметры линии.

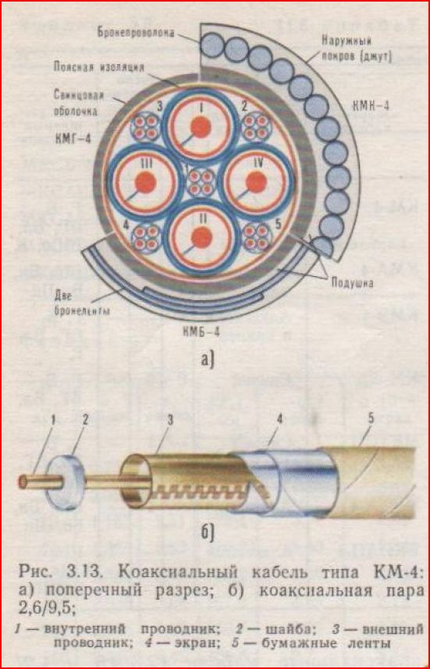

Первичные параметры коаксиального кабеля КМ-4 приведены в табл.

Частотные характеристики вторичных параметров кабеля приведены в табл.

В четырехкоаксиальном кабеле две диаметрально расположенные коаксиальные пары предусмотрены для многоканальной телефонной связи, а вторые две пары — для телевидения. По телефонным парам можно организовать 1920 каналов в спектре 312— 8500 кГц или 3600 каналов в спектре до 18 000 кГц или 10 800 в спектре 60 000 кГц. Для телевидения как черно-белого, так и цветного занимается спектр частот до 6 МГц. Возможно также использование коаксиальной пары для 300 телефонных разговоров в спектре 312—1500 кГц и телевизионных программ в спектре 1900— 8500 кГц. По данному кабелю работает цифровая система передачи ИКМ-1920.

Расстояние между усилительными пунктами равно 6 км при передаче в диапазоне до 8,5 МГц н 3 км при передаче до 18 МГц. Усилительные пункты получают электропитание дистанционного от обслуживаемых пунктов, расположенных через 120—240 км на кабельной магистрали. Аппаратура дает усиление до 43,4 дБ. Максимальная дальность связи 12 500 км. Основные электрические характеристики коаксиальной нары 2,6/9,5; номинальное волновое сопротивление 7_В = 75 Ом; внутренняя неоднородность (коэффициент отражения) р = 2*10-³; переходное затухание Aо=122 дБ при частоте 300 кГц; коэффициент затухания а на частоте 1 МГц равен 2,48 дВ/км; испытательное напряжение U=3,7 к В постоянного тока.

Задание 3

1. Поясните марку заданного оптического кабеля и приведите его классификацию по указанным признакам.

2. Приведите эскиз заданного кабеля и поясните его элементы конструкции.

3. Приведите достоинства и недостатки оптических кабелей связи.

4. Поясните физический смысл параметров, приведенных в табл. 3.

Таблица 3 - Исходные данные

Решение:

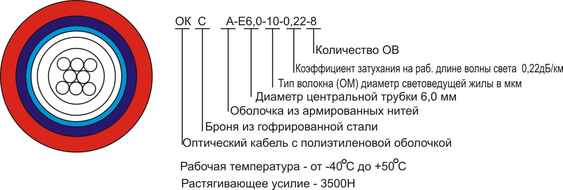

1,2. Марка оптического кабеля, эскиз кабеля:

3. Достоинства и недостатки оптических кабелей связи

Достоинствами ОК по сравнению с электрическими являются:

• возможность передачи большого потока информации;

• малое ослабление и независимость его от частоты в широком диапазоне;

• высокая защищенность от внешних электромагнитных помех;

• малые габаритные размеры и масса;

• надежная техника безопасности (отсутствие искрения и короткого замыкания).

К недостаткам можно отнести:

• сложная технология изготовление оптического волокна;

• дорогое оборудование монтажа;

4. Числовая апертура - Показатель, характеризующий способность оптического волокна захватывать падающий световой поток. Определяется как максимальный угол, при котором для вводимого в волокно светового излучения обеспечивается полное внутреннее отражение.

Числовая апертура характеризует все компоненты оптического канала СКС – оптоволокна, источники и приемники излучения. Для минимизации потерь энергии апертуры соединяемых элементов должны быть согласованными друг с другом.

Рис. 1

Если рассмотреть распространение сигнала с позиций геометрической оптики, то световые лучи, входящие под различными углами, будут распространяться по разным траекториям.

Рис. 2

Рис. 3 Волоконные световоды: а) эпюра показателя преломления; б) прохождение луча: 1 – одномодовые; 2 – многомодовые; 3 – градиентные

Как видно из рисунка, ход лучей в различных световодах различен. В ступенчатом многомодовом световоде лучи резко отражаются от границы сердечник — оболочка. Причем пути следования различных лучей различны, и поэтому они приходят к концу линии со сдвигом по времени. Это приводит к искажению передаваемого сигнала (дисперсии).

Градиентные световоды также являются многомодовыми. Но здесь лучи распространяются по волнообразным траекториям. Причем лучи, находящиеся близко от оси световода, проходят меньший путь, но в области с большим показателем преломления, а периферийные лучи имеют большой путь, но в среде с меньшим показателем преломления. В результате скорость распространения различных лучей выравнивается и они приходят к концу линии практически в одно время. Вследствие этого искажения передаваемого сигнала в градиентных световодах меньше, чем в ступенчатых.

Задание 4

1. Поясните причины и природу взаимных влияний между цепями линий связи.

2. Поясните физический смысл первичных и вторичных параметров влияния.

3. Рассчитайте на заданной частоте защищенность от помех А ₃ и переходное затухание на дальнем конце усилительного участка A l

4. Приведите нормы на А з и А l для заданного типа кабеля, сравните с рассчитанными величинами, сделайте выводы.

5. В случае несоответствия получившихся А з и А l нормам, перечислите и поясните меры по уменьшению взаимных влияний. Исходные данные приведены в табл. 8.

Таблица 8 – Исходные данные.

Решение:

1. Причина и природа взаимных влияния между цепями линий связи.

Характер и природа влияния между цепями воздушных линий и симметричных кабелей принципиально идентичны. Переход энергии с одной цепи на другую. При прохождении тока по влияющей цепи 1 вокруг проводов этой цепи образуется магнитное поле, силовые линии которого частично воздействуют на провода 2.

1. Физический смысл первичных и вторичных параметров влияния.

Электрическое и магнитное влияние между двумя цепями характеризуется соответственно электрической (К₁₂) И магнитной (М₁₂) связями.

Электрическая связь определяется отношением тока I₂ наведенного в цепи, подверженной влиянию, к разности потенциалов во влияющей цепи U_1.

К₁₂=g+jω k =I₁/U₁

где g— активная составляющая электрической связи; k — емкостная связь.

Магнитная связь определяется отношением наведенной ЭДС — Е₂ в цепи, подверженной влиянию, к току во влияющей цепи Л с обратным знаком:

M_]2 = r + jω m = —E₂/I₁,

где r —активная составляющая магнитной связи; m — индуктивная связь.

Электрическая связь (K₁₂) представлена в единицах проводимости — См, а магнитная (M₁₂) — в единицах сопротивления — Ом. При учете совместного действия связей необходимо перевести их в одинаковые единицы размерности. Имея в виду, что U₁ = I₁Z_B1 и I₂ = E₂/ Z_B2, можно выразить электрическую связь в единицах сопротивления — Ом:
