dmnd - ромб;

o's - окружность.

Графики отдельных функций можно выделить , используя для их построения линии разного типа. Раскрывающийся список в нижней части столбца Line позволяет выбрать следующие типы линий:

none (ничего) - линия не строится;

solid (сплошная) - непрерывная линия;

dash (пунктир) - пунктирная линия;

dadot (штрих-пунктир) - щтрих-пунктирная линия.

Другой способ выделения различных графиков заключается в изменении их цвета. Раскрывающийся список столбца Color позволяет выбирать следующие основные цвета линий и базовых точек:

red - красный;

blu - синий;

grn - зеленый;

cya - голубой;

brn - коричневый;

blc - черный.

Важное значение имеет и тип графика. Раскрывающийся список в нижней части столбца Type позволяет выбрать следующие типы линий графиков:

line (линия) - построение линиями;

points (точки) - построение точками;

err (интервалы) - построение вертикальными черточками с оценкой интервала погрешностей;

bar (столбец) - построение в виде столбцов гистограммы;

step (шаг) - построение ступенчатой линией;

draw (протяжка) - построение протяжки от точки до дочки.

Возможные конфликты между отметкой символов и типов линий устраняются автоматически. При этом приоритет отдается параметру Type, а конфликтные типы линий или точек отмечаются тремя звездочками.

Еще два параметра связаны с возможностью удаления из графика вспомогательных надписей:

Hide Argument (скрыть аргумент) - установка этого флажка позволяет скрыть обозначения математических выражений по осям графика;

Hide Legend (скрыть легенду) - установка этого флажка позволяет скрыть имена кривых графиков.

Вкладка Labels (метки) позволяет вводить в графики дополнительные надписи. Для установки надписей служат поля ввода:

Title (заголовок) - установка титульной надписи к рисунку;

X-Axis (ось Х) - установка надписи по оси Х;

Y-Axis (ось Y) - установка надписи по осу Y.

Вкладка Defaults (по умолчанию) позволяет назначить установленные на других вкладках параметры форматирования параметрами по умолчанию. Для этого служит флажок Use for Defaults (использовать по умолчанию). Эти параметры будут использоваться в дальнейшем при построении графиков функций одной переменной. Кнопка Change to Defaults (вернуть значения по умолчанию) позволяет вернуть все стандартные параметры отображения графиков.

3. Просмотр участков двумерных графиков

Некоторые графики представляют собой достаточно сложные кривые, особый интерес в которых представляют некоторые участки.

Чтобы подробнее просмотреть такие участки, можно воспользоваться контекстным меню графиков.

Контекстное меню вызывается нажатием правой клавиши мыши на области графика.

Команда Zoom (масштаб) контекстного меню позволяет увеличить любой участок графика.

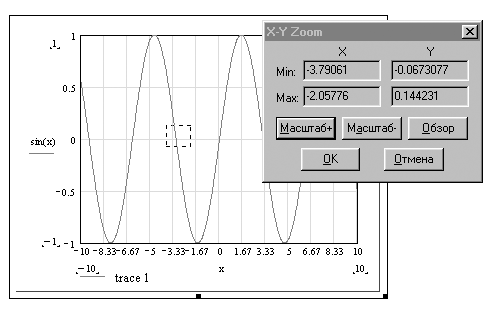

Чтобы воспользоваться этой командой, надо выделить некоторый график и выбрать команду Zoom из контекстного меню (рисунок 9).

Теперь перемещение мыши с нажатой левой кнопкой приводит к появлению на графике прямоугольника из пунктирных линий.

Этим прямоугольником и надо отметить область просмотра графика. При этом в окне просмотра отображаются минимальные и максимальные значения X и Y, определяющие область просмотра.

Рис. 9. Просмотр участка двумерного графика

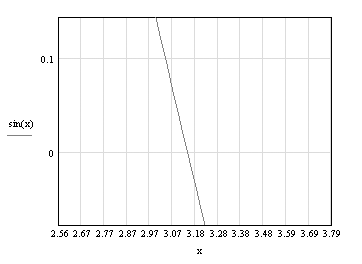

На рисунке 10 показан результат, получаемый после нажатия кнопки "Масштаб +".

Рис. 10. Участок графика после увеличения масштаба

Заключение

И так, перечислим основные достоинства MATHCAD`a.

Во-первых, это универсальность пакета MATHCAD, который может быть использован для решения самых разнообразных инженерных, экономических, статистических и других научных задач.

Во-вторых, программирование на общепринятом математическом языке позволяет преодолеть языковой барьер между машиной и пользователем. Потенциальные пользователи пакета - от студентов до академиков.

И в-третьих, совместно применение текстового редактора, формульного транслятора и графического процессора позволяет пользователю в ходе вычислений получить готовый документ.

Но, к сожалению, популярный во всем мире пакет MATHCAD фирмы MathSoft, в России распространен еще слабо, как и все программные продукты подобно рода. Наверное, это оттого, что люди, живущие в России, ещё не привыкли к тому, что решить систему дифференциальных уравнений из пяти переменных шестого порядка можно не только с помощью карандаша и бумаги, но и с помощью компьютера и MATHCAD`a. Зачем человеку с высшим образованием, который знает и может решить эту систему, решать её на бумаге, когда можно переложить эту рутинную работу на плечи мощных вычислительных машин. Другое дело учащиеся учебных заведений. Они, конечно же, решат эту систему, но получив в ответе массу чисел и выражений, не будут знать, где ответ и правильный ли он. Потому что они не понимают смысла того, что делают. Поэтому, компьютеры в учебных заведениях, безусловно, нужны, но только для студентов старших курсов. Ну а студентам младших курсов они нужны лишь для того, что бы учится на них работать и программировать, а использование готовых программных продуктов возможно лишь только при понимании задач и знания принципа её решения.

Библиографический список

1. Дьяконов В.П. Mathcad 8/2000: Специальный справочник - СПб.: Питер, 2001. - 592 с.

2. Дьяконов В.П. Mathcad 2001: Специальный справочник - СПб.: Питер, 2002. - 832 с.

3. Иванов В.В. Методы вычислений на ЭВМ: Справочное пособие - Киев, Наука, 1986. - 584 с.

4. Бермант А.Ф., Араманович И.Г. Краткий курс математического анализа для вузов - М.: Наука, 1973. - 720 с.

5. Берман Г.Н. Сборник задач по курсу математического анализа – М.: Наука, 1972. – 416 с.
