Если в ИБ нет требуемого текста перехода, то его можно добавить в последнюю, пустую строку списка и затем передать в ТП, выбрав кнопку [Добавить в ТП].
Для заполнения текста необходимо перейти в режим его редактирования, для этого надо выбрать кнопку [Текст]. Заполнить текст перехода конкретными размерами можно двумя способами:
1. Вручную, набором с клавиатуры цифр для замены параметров D и L.
2. Автоматически, выбором кнопки [Пересчитать].
Автоматическое заполнение текста перехода производится также двумя способами:
1. По значениям параметров обрабатываемого в переходе элемента конструкции.
2. По значениям параметров перехода.
Установить связь перехода с обрабатываемым элементом можно, выбрав его код из выпадающего списка элементов детали. Для открытия списка необходимо выбрать кнопку
слева в поле кода элемента.

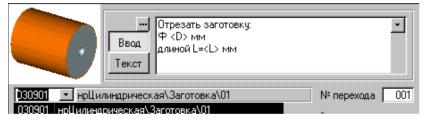

В рассматриваемом примере ещё не было введено ни одного элемента, поэтому их список элементов пуст. Для ввода кода заготовки необходимо в окне дерева классификации выбрать группу «Деталь».

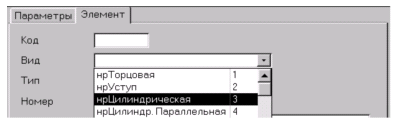

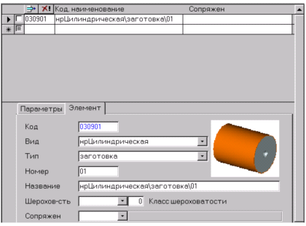

В форме, появившейся справа в окне, надо выбрать закладку «Элемент», затем открыть выпадающий список «Вид» и выбрать «нрЦилиндрическая» (пруток).
Далее надо выбрать «Тип» – «заготовка 9» и задать с клавиатуры «Номер» равный 01.
Таким образом, код заготовки внесен в список поверхностей. Для задания размеров заготовки необходимо выбрать закладку «Параметры» и внести значения её параметров, например:
Для возвращения в создаваемый переход надо выбрать его обозначение в окне дерева классификации.
Далее, в переходе, можно открыть выпадающий список в поле «Код элемента» и выбрать код заготовки 030901. Таким образом, установлена связь создаваемого перехода с заготовкой и её параметрами.
Код элемента можно вводить и с клавиатуры, прямо в поле кода. Введенный код добавляется к списку кодов элементов детали, но задать значения параметров элемента можно только перейдя в группу «Деталь».

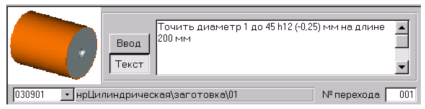

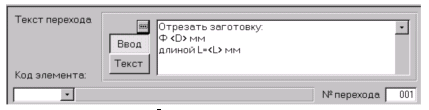

Теперь достаточно выбрать кнопку [Пересчитать], чтобы система заполнила текст перехода:
Заполненный текст можно просмотреть и откорректировать с клавиатуры в режиме редактирования, включённом выбором кнопки [Текст].
Необходимо отметить, что после [Пересчета] теряются все изменения текстов переходов, введенные с клавиатуры. Запускать [Пересчет] лучше после ввода всех переходов и операций проектируемого ТП.
Поле «РИ режущий инструмент, СИ Измерительный…» заполняется строками из Информационной базы. Выбор строк из ИБ проводится с использованием выпадающего списка или через открытие окна ИБ. Приемы выбора инструментов из ИБ аналогичны приемам, описанным в предыдущем разделе при вводе оборудования и приспособления в операцию.
При открытии ИБ кнопкой […] производится автоматический вход в группу «Режущие инструменты». После выбора кнопки [Добавить в ТП], для передачи режущего инструмента в ТП, окно Информационной базы не закрывается, а в дереве классификации ИБ открывается группа «Измерительный инструмент», затем «Вспомогательный инструмент», «Вспомогательные материалы», «Приспособления» и «Дополнительные материалы». В этих или других группах ИБ можно указывать требуемые строки, выбирая кнопку [Добавить в ТП]. Такая автоматическая последовательность открытия групп ИБ включается, только если при открытии ИБ в списке оснащения перехода не было ни одной строки.
Автоматическое формирование текста перехода по параметрам перехода не требует наличия кода элемента.

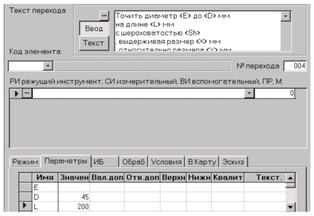

Достаточно внести параметры в закладку «Параметры» перехода, указать их значения и выбрать кнопку [Пересчитать].
Если в переход вводиться текст перехода с переменными, то ТехноПро автоматически заполняет закладку «Параметры» именами переменных, имеющимися в тексте.
В закладке «Параметры» надо ввести значения тех параметров, которые необходимо вставить в текст перехода.
Кроме значения параметров, можно ввести поле допуска на размер. Его можно выбрать из выпадающего списка, нестандартные отклонения вводятся в поля «Нижний» и «Верхний»:
Другим способом ввода допусков на размер является вызов таблицы полей допусков. Вызов таблицы производится двойным щелчком по полю «Квалитет» или по полям: «Вал.доп.», «Отв.доп.», «Верхний», «Нижний» в строке параметра.
В появившейся табличке надо выбрать требуемое поле допуска и затем квалитет. После выбора кнопки [OK] поле допуска и отклонения будут внесены в соответствующие поля.

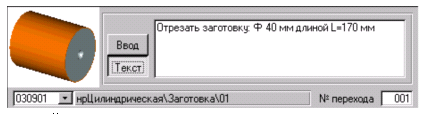

После ввода параметров надо выбрать кнопку [Пересчитать]. Значения параметров будут вставлены в текст:
Не указанные параметры или параметры со значением 0 не вставляются в текст. Отдельные строки текста, содержащие такие параметры, игнорируются.
Даже если в переходе указан код элемента и у него имеются параметры со значениями, то при формировании текста они игнорируются, если одноименные параметры указаны в закладке «Параметры» перехода:
Для добавления следующего перехода необходимо повторить все действия, описанные выше. Для изменения порядка следования переходов в операции необходимо воспользоваться кнопками со стрелками вверх, вниз
, расположенными слева внизу окна КТП.
Ввод норм изготовления и режимов обработки

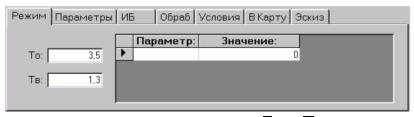

При формировании переходов имеется возможность внесения основного То и вспомогательного Тв времени их выполнения. Ввод норм производится в закладку «Режимы» перехода КТП:
После ввода чисел в каждое поле нормы, ТехноПро производит суммирование То и Тв всех переходов в операции. Рассчитанное значение увеличивается на «% увеличения Тшт» и вносится в поле штучно-калькуляционного времени Тшт в закладке «Нормы» операции:
В этой же закладке можно ввести подготовительно-заключительное время Тпз.
При необходимости в закладке «Режимы» перехода можно ввести параметры режима выполнения работ, будь-то механическая обработка, сварка, пайка или другие.

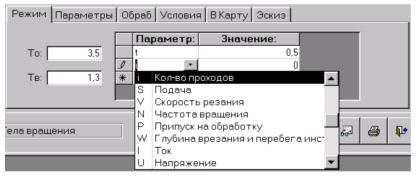

В поле «Параметр» вводится имя параметра режима, в поле «Значение» вводится числовое значение параметра. Для упрощения ввода имени параметра можно воспользоваться выпадающим списком:
Если имени требуемого параметра нет в списке, то его можно ввести с клавиатуры.
Значения параметров режима выдаются в карты ТП в секцию «Режим», в поля, одноименные параметрам. Например:
{«Режим»} Р [8:D] |[8:L] |[5:T] |[6:i] |[7:S] |[8:N] |[8:V]
Добавление с клавиатуры
Кроме заполнения переходов и операций посредством выбора их элементов из Информационной базы, имеется возможность прямого ввода с клавиатуры нового оснащения, наименований операций, текстов переходов. Вводимые с клавиатуры данные могут запоминаться в ИБ и использоваться в дальнейшем.

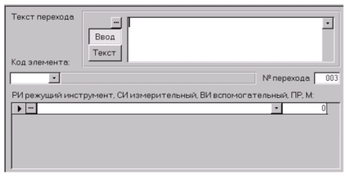

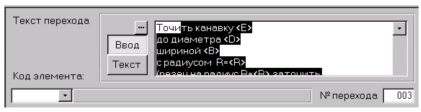

После добавления новой операции или перехода, данные можно вносить прямо в поля формы. Например, переход:
Можно начать заполнение текста перехода прямо с клавиатуры, по мере набора букв система будет предлагать близкие по написанию тексты из ИБ.

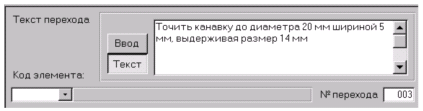

Так как требуемого текста нет в ИБ, то необходимо перейти в режим корректировки, выбором кнопки [Текст], отредактировать текст и нажать клавишу [Enter].
Введённый текст перехода не будет внесён в ИБ, а сохраниться только в ТП.

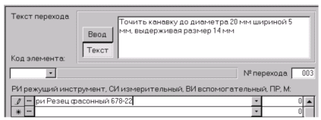

После ввода текста перехода можно добавить необходимое оснащение. Тип вводимого оснащения задается первыми буквами вводимой строки. Например, РИ:

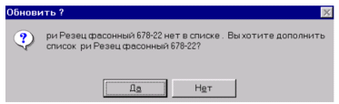

По мере ввода наименования с клавиатуры, система производит поиск похожего наименования режущего инструмента в ИБ. Если такого наименования в ИБ не найдено, то при переходе на другую строку или нажатии [Enter] появится запрос:
Выбор кнопки [Да] вызовет добавление наименования резца в ИБ и перевод курсора в следующую строку оснащения.

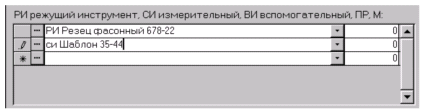

В следующей строке можно ввести, например, измерительный инструмент.
Допускается ввод следующих типов оснащения:
-
- в операции:
Б – оборудование; К – Комплектующие;
ПР – приспособление; ИН – Инструмент;
М – вспомогательный материал; С – Средства;
Ж – СОЖ; TP – Тара;
Ш – шифр инструкции.
-
- в переходе:
РИ – режущий инструмент; К – Комплектующие;
СИ – измерительный инструмент; ИН – Инструмент;
ВС – вспомогательный инструмент; С – Средства;
М – вспомогательный материал; TP – Тара;
Л – дополнительный материал; ПР – приспособление.
Типы оснащения можно вводить как большими, так и маленькими буквами. От наименования оснащения его тип должен отделяться пробелом. Невозможно ввести наименование оснащения без указания его типа.
Без типов вводятся наименования операций, тексты инструкций и тексты переходов, так как их ввод допускается только в определенные поля.
Аналогичные действия применяются и для ввода операций ТП. Сформированный таким образом ТП можно выдать на печать, выбрав кнопку
с изображением принтера внизу окна КТП.
Размещение введённых данных в ИБ
Вносимое в ТП с клавиатуры оснащение, наименования операций, тексты инструкций и переходов при добавлении их в Информационную базу попадают в корневые группы ИБ в соответствии с типом.
Введенный в предыдущем примере шаблон находится в корневой группе « Измерительный инструмент».
Введенный резец находится в корневой группе «Режущий инструмент».
По мере добавления в ТП нового оснащения, количество строк в корневых группах ИБ возрастает. Для удобства выбора ранее введенных строк можно перенести их в группы классификационных цепочек.
Например, для фасонных резцов можно создать отдельную группу «Резцы\Фасонные» или «Резцы\Токарные\Фасонные»:
Для переноса в эту группу уже имеющейся строки резца из группы «Режущий инструмент» необходимо поставить на эту строку курсор и выбрать кнопку
«Запомнить строку» внизу окна ИБ.
Используя кнопки «Запомнить строку» и «Перенести строку» можно перемещать любые строки данных в ИБ. Переносить можно только по одной строке. Это является единственным способом переноса строк оснащения, введенных в ТП, так как обеспечивается неразрывность связи строки в ИБ со ссылкой на неё в ТП.
Применение метода копирования и восстановления кнопками
и
с использованием буфера Windows в этой ситуации неприменимо, так как реализует не перенос, а копирование строк. Созданная копия строки не будет иметь ссылки в ТП, а при удалении скопированной строки появится сообщение о невозможности разрыва связи с ТП:
