По производительности компьютеры можно условно разбить на три класса: суперкомпьютеры; мэйнфреймы; микрокомпьютеры.

Суперкомпьютеры – компьютеры с производительностью свыше 100 млн операций в секунду. Применяются для решения таких задач, как моделирование физических процессов, гидрометеорология, космические исследования и других задач, которые требуют огромных объемов вычислений. Выполняются обычно по многопроцессорной архитектуре, имеют большой набор внешних устройств, и, как правило, выпускаются небольшими партиями для конкретной задачи или конкретного заказчика. Обычно важность решаемой задачи такова, что основным параметром суперкомпьютера является его высокая производительность, а такие параметры, как стоимость, размеры или вес, не являются определяющими.

Мэйнфреймы – компьютеры с производительностью от 10 до 100 млн операций и секунду. Они используются для решения таких задач, как хранение, поиск и обработка больших массивов данных, построение трехмерной анимационной графики, создание рекламных роликов, выполняют роль узлов глобальной сети, используемой торговыми или компьютерными фирмами с большим потоком запросов. Выполняются по многопроцессорной архитектуре с обшей шиной и небольшим числом мощных процессоров. Конструктивно выполняются и виде одной стойки или» настольном варианте. Стоимость мэйнфреймом колеблется от тридцати до трехсот тысяч долларов.

Микрокомпьютеры – компактные компьютеры универсального назначения, в том числе и для бытовых целей, имеющие производительность до 10 млн. операций в секунду.

Микрокомпьютеры или персональные компьютеры, можно классифицировать по конструктивным особенностям: стационарные (настольные) и переносные. Переносные компьютеры, и спою очередь, можно разделить на портативные (laptop), блокноты (notebook) и карманные (Palmtop). Портативные компьютеры по размеру близки к обычному портфелю, они, в настоящее время, уступают место более компактным. Блокноты по размеру близки к книге крупного формата и имеют массу около 3 кг. Карманные компьютеры в настоящее время являются самыми маленькими персональными компьютерами. Они не имеют внешней памяти на магнитных дисках, она заменена на энергонезависимую электронную память. Карманный компьютер можно использовать как словарь-переводчик, оганайзер или записную книгу.

Функциональная организация персонального компьютера

Центральный процессор

Центральный процессор (ЦП) – функционально-законченное программно-управляемое устройство обработки информации, выполненное на одной или нескольких СБИС. В современных персональных компьютерах разных фирм применяются процессоры двух основных архитектур:

• тина» система команд переменной длины – Complex Instruction Set Computer (CISC);

• сокращенный набор команд фиксированной длины – Reduced Instruction Set Computer (RISC).

Весь ряд процессоров фирмы Intel, устанавливаемых в персональные компьютеры IBM, имеют архитектуру CISC, а процессоры Motorola, используемые фирмой Apple для своих ПК имеют архитектуру RISC. Обе архитектуры имеют свои преимущества и недостатки. Так CISC-процессоры имеют обширный набор команд (до 400), из которых программист может выбрать команду, наиболее подходящую ему в данном случае. Недостатком этой архитектуры является то, что большой набор команд усложняет внутреннее устройство управлении процессором, увеличивает время исполнения команды на микропрограммном уровне. Команды имеют различную длину и время исполнении.

RISC-архитектура имеет ограниченный набор команд и каждая команда выполняется за один такт работы процессора. Небольшое число команд упрощает устройство управления процессора. К недостаткам RISC-архитектуры можно отнести то, что если требуемой команды в наборе нет, программист вынужден реализовать ее с помощью нескольких команд из имеющегося набора, увеличивая размер программного кода.

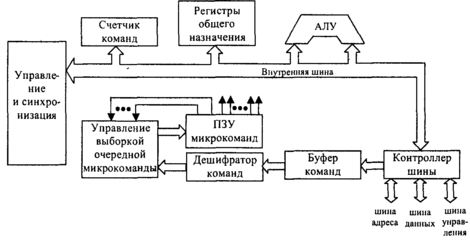

Упрощенная схема процессора, отражающая основные особенности архитектуры микроуровня, приведена на рис. 8. Наиболее сложным функциональным устройством процессора является устройство управления выполнением команд. Оно содержит:

• буфер команд, который хранит одну или несколько очередных команд программы; читает следующие команды из запоминающего устройства, пока выполняется очередная команда, уменьшай время ее выборки из памяти;

• дешифратор команд расшифровывает код операции очередной команды и преобразует его в адрес начала микропрограммы, которая реализует исполнение команды;

• управление выборкой очередной микрокоманды представляет собой небольшой процессор, работающий по принципу фон Неймана, имеет свой счетчик микрокоманд, который автоматически выбирает очередную микрокоманду из ПЗУ микрокоманд;

• постоянное запоминающее устройство (ПЗУ) микрокоманд – это запоминающее устройство, в которое информация записывается однократно и затем может только считываться; отличительной особенностью ПЗУ является то, что записанная в него информация сохраняется сколь угодно долго и не требует постоянного питающего напряжения.

Рис. 8. Архитектура CISC процессора

Поступивший от дешифратора команд адрес записывается в счетчик микрокоманд устройства выборки, и начинается процесс обработки последовательности микрокоманд. Каждый разряд микрокоманды связан с одним управляющим входом какого-либо функционального устройства. Так, например, управляющие входы регистра хранения «Сброс», «Запись», «Чтение» соединены с соответствующими разрядами микрокоманды. Общее число разрядов микрокоманды может составлять от нескольких сотен до нескольких тысяч и равно общему числу управляющих входов всех функциональных устройств процессора. Часть разрядов микрокоманды подается на устройство управления выборкой очередной микрокоманды и используется для организации условных переходов и циклов, так как алгоритмы обработки команд могут быть достаточно сложными.

Выборка очередной микрокоманды осуществляется через определенный интервал времени, который, в свою очередь, зависит от времени выполнения предыдущей микрокоманды. Частота, с которой осуществляется выборка микрокоманд, называется тактовой частотой процессора. Тактовая частота является важной характеристикой процессора, так как определяет скорость выполнения процессором команд, и, в конечном итоге, быстродействие процессора.

Арифметико-логическое устройство (АЛУ) предназначено для выполнения арифметических и логических операций преобразования информации. Функционально АЛУ состоит из нескольких специальных регистров, полноразрядного сумматора и схем местного управления.

Регистры общего назначения (РОН) используются для временного хранения операндов исполняемой команды и результатов вычислений, а также хранят адреса ячеек памяти или портов ввода-вывода для команд, обращающихся к памяти и внешним устройствам. Необходимо отметить, что если операнды команды хранятся в РОН, то время выполнения команды значительно сокращается. Одна из причин, почему программисты иногда обращаются к программированию на языке машинных команд, это наиболее полное использование РОН для получения максимального быстродействия при выполнении программ, критичных по времени.

Рассмотрим кратко характеристики процессоров, используемых в современных ПК типа IBM PC. Процессоры для этих ПК выпускают многие фирмы, но законодателем моды здесь является фирма Intel. Ее последней разработкой является процессор Pentium 4, выпуск которых начат в конце 2001 г. К основным особенностям архитектуры Pentium 4 можно отнести следующие:

• в систему команд добавлены новые команды, ориентированные на работу с видео- и аудиопотоками;

• имеется специальный внутренний кэш, размером 256 Кбайт, который работает на тактовой частоте процессора, и имеет собственную шину связи с процессором, обеспечивающую скорость обмена 48 Гбайт/С;

• внутренняя микроархитектура процессора базируется на двух параллельно работающих конвейерах команд (суперскалярная архитектура), которые исполняют сразу несколько команд в разных фазах обработки (чтение, дешифрация, загрузка операндов, исполнение), конвейеры заканчиваются двумя АЛУ, работающими на удвоенной частоте процессора для коротких арифметических и логических команд, и АЛУ для выполнения медленных команд:

• процессор работает на частотах 1500–3000 МГц и содержит около 42 млн транзисторов.

Фирма Intel поставляет упрощенные варианты процессоров Pentium 4 под названием Celeron, который в два раза дешевле базового варианта процессора. Однако следует отметить, что последние модели процессора Celeron ни в чем не уступают «старшему брату» и даже в некоторых случаях превосходят его.

Фирма AMD (Advanced Micro Devices) выпускает процессоры, совместимые по системе команд с Intel Pentium 4 – Athlon (K7). Этот процессор выполнен по суперскалярной архитектуре с тремя конвейерами команд, работающими параллельно и способными обрабатывать до девяти инструкций за один цикл работы процессора. Тестирование процессора К7 и его сравнение с Pentium 4 показывает, что К7 не уступает ему и даже превосходит его в некоторых случаях. Стоимость процессора Athlon на 20–30% дешевле процессора Intel. Процессор К7 требует для своей работы собственной общей шины, стандарт которой отличается от стандарта шины PCI, которая является основной для процессора Pentium 4. Поэтому замена одного типа процессора другим требует и замены системной платы, на которой расположен набор микросхем основных функциональных устройств ПК.

Оперативное запоминающее устройство

Другим важным функциональным узлом компьютера является запоминающее устройство, или память. Память, в которой хранятся исполняемые программы и данные, называется оперативным запоминающим устройством (ОЗУ), или RAM (Random Access Memory) – памятью со свободным доступом. ОЗУ позволяет записывать и считывать информацию из ячейки, обращаясь к ней по ее номеру или адресу. Ячейка памяти имеет стандартное число двоичных разрядов. В настоящее время стандартный размер ячейки ОЗУ равняется одному байту. Информация в ОЗУ сохраняется все время, пока на схемы памяти подается питание, т.е. она является энергозависимой.

Существует два вида ОЗУ, отличающиеся техническими характеристиками: динамическое ОЗУ, или DRAM (Dynamic RAM), и статическое ОЗУ, или SRAM (Static RAM). Разряд динамического ОЗУ построен на одном транзисторе и конденсаторе, наличие или отсутствие заряда на котором определяет значение, записанное в данном бите. При записи или чтении информации из такой ячейки требуется время. оля накопления (стекания) заряда на конденсаторе. Поэтому быстродействие динамического ОЗУ на порядок ниже, чем у статического ОЗУ, разряд которого представляет собой триггер на четырех или шести транзисторах. Однако из-за большего числа элементов на один разряд в одну СБИС статического ОЗУ помещается гораздо меньше элементов, чем у динамического ОЗУ. Например, современные СБИС динамических ОЗУ способны хранить 256–1024 Мбайт информации, а схемы статических ОЗУ только 256–512 Кбайт. Кроме этого статические ОЗУ более энергоемки и значительно дороже. Обычно, в качестве оперативной или видеопамяти используется динамическое ОЗУ. Статическое ОЗУ используется в качестве небольшой буферной сверхбыстродействующей памяти. В кэш-память из динамической памяти заносятся команды и данные, которые процессор будет выполнять в данный момент.

Скорость работы ОЗУ ниже, чем быстродействие процессора, поэтому применяются различные методы для повышения ее производительности. Одним из способов увеличения быстродействия динамического ОЗУ является размещение в одном корпусе микросхемы СБИС нескольких модулей памяти с чередованием адресов. Байт с нулевым адресом находится в первом модуле, байт с первым адресом во втором модуле, байт со вторым адресом и первом модуле и т.д. Поскольку обращение к памяти состоит из нескольких этапов: установка адреса, выбор ячейки, чтение, восстановление, то эти этапы можно совместить во времени для разных модулей. Другим способом увеличения быстродействия является чтение из памяти содержимого ячейки с заданным адресом и нескольких ячеек, расположенных рядом. Они сохраняются в специальных регистрах – защелках. Если следующий адрес указывает на одну из уже считанных ячеек, то ее содержимое читается из защелки.

Несмотря на разработку новых типов схем динамических ОЗУ, снижающую время обращения к ним, это время все еще остается значительным и сдерживает дальнейшее увеличение производительности процессора. Для уменьшения влияния времени обращения процессора к ОЗУ и увеличения производительности компьютера дополнительно устанавливается сверхбыстродействующая буферная память, выполненная на микросхемах статической памяти. Эта память называется кэш-памятью (от англ. cache – запас). Время обращения к данным в кэш-памяти на порядок ниже, чем у ОЗУ, и сравнимо со скоростью работы самого процессора.

Запись в кэш-память осуществляется параллельно с запросом процессора к ОЗУ. Данные, выбираемые процессором, одновременно копируются и в кэш-память. Если процессор повторно обратится к тем же данным, то они будут считаны уже из кэш-памяти. Такая же операция происходит и при записи процессором данных в память. Они записываются в кэш-память, а затем в интервалы, когда шина свободна, переписываются в ОЗУ. Современные процессоры имеют встроенную кэш-память, которая находится внутри процессора, кроме этого есть кэш-память и на системной плате. Чтобы их различать, кэш-память делится на уровни. На кристалле самого процессора находится кэш-память первого уровня, она имеет объем порядка 16–128 Кбайт и самую высокую скорость обмена данными. В корпусе процессора, но на отдельном кристалле находится кэш-память второго уровня, которая имеет объем порядка 256 Кбайт – 2 Мбайта. И, наконец, кэш-память третьего уровня расположена на системной плате, ее объем может составлять 16–1000 Мбайт.

Управление записью и считыванием данных в кэш-память выполняется автоматически. Когда кэш-память полностью заполняется, то для записи последующих данных устройство управления кэш-памяти по специальному алгоритму автоматически удаляет те данные, которые реже всего использовались процессором на текущий момент. Использование процессором кэш-памяти увеличивает производительность процессора, особенно в тех случаях, когда происходит по-следовательное преобразование относительно небольшого числа данных, которые постоянно во время преобразования хранятся в кэш-памяти.

В одном адресном пространстве с ОЗУ находится специальная память, предназначенная для постоянного хранения таких программ, как тестирование и начальная загрузка компьютера, управление внешними устройствами. Она является энергонезависимой, т.е. сохраняет записанную информацию при отсутствии напряжения питания. Такая память называется постоянным запоминающим устройством (ПЗУ) или ROM (Read Only Memory). Постоянные запоминающие устройства можно разделить по способу записи в них информации на следующие категории:

• ПЗУ, программируемые однократно. Программируются при изготовлении и не позволяют изменять записанную в них информацию.

• Перепрограммируемые ПЗУ (ППЗУ). Позволяют перепрограммировать их многократно. Стирание хранящейся в ППЗУ информации осуществляется или засветкой полупроводникового кристалла ультрафиолетовым излучением, или электрическим сигналом повышенной мощности, для этого в корпусе микросхемы предусматривается специальное окно, закрытое кварцевым стеклом.

Внутренние шины передачи информации

Общая шина, наряду с центральным процессором и запоминающим устройством, во многом определяет производительность работы компьютера, так как обеспечивает обмен информацией между функциональными узлами. Общая шина делится на три отдельные шины по типу передаваемой информации: шина адреса, шина данных, шина управления. Каждая шина характеризуется шириной – числом параллельных проводников для передачи информации. Другим важным параметром шины является тактовая частота шины – это частота на которой работает контроллер шины при формировании цикла передачи данных.
