Кумулятивные боеприпасы
Кумулятивные боеприпасы предназначены для поражения бронирован-ных целей. Принцип действия их основан на прожигании преграды мощной струёй продуктов детонации ВВ с температурой 6 – 7 тыс. градусов и давлением 5·105 - 6·105 кПа (5 – 6 тыс. кгс/см2). Образование кумулятивной струи достигается за счёт кумулятивной выемки параболической формы в заряде ВВ.
Сфокусированные продукты детонации способны прожигать отверстия в броневых перекрытиях толщиной в несколько десятков сантиметров и вызывать пожары.
Для защиты от кумулятивных боеприпасов можно использовать экраны из различных материалов, расположенные на расстоянии 15 – 20 см от основной конструкции. В этом случае вся энергия струи расходуется на прожигание экрана, а основная конструкция остаётся целой.
Кластерная бомба BL755 выпускается британской компанией «Хантинг Инжиниринг». Она поступила на вооружение ВВС в начале 1970-х годов. В бомбе есть несколько внутренних отсеков, в каждом из которых находится 21 противотанковый кумулятивный боевой элемент. После сброса бомбы подрывается патрон и боевые элементы рассеиваются. Боевые элементы бывают двух типов: стабилизируемые в полете раскрывающимся оперением и опускающиеся на парашюте. И те, и другие имеют кумулятивную боевую часть и способны пробить броню толщиной до 250 мм, что достаточно для поражения сверху почти любого современного танка. При подрыве каждый элемент распадается на 200 осколков, которые наносят большой урон живой силе противника, а также легкобронированным автомобилям, радарам, батареям ПВО и другим объектам. Бомба предназначена для сбрасывания с малой высоты.
Характеристики:
Длина: 2,45 м
Диаметр: 0,42 м
Диаметр по хвостовой части: 0,57 м
Масса: 277 кг
Наведение: отсутствует
Дальность пуска: отсутствует
Оценка
Возраст ***
Точность ****
Надежность ****
Распространенность в мире ****
Кумулятивный боевой элемент из бомбы BL7SS способен пробить верхнюю броню практически любого современного танка. Небольшой парашют позволяет элементу опускаться практически вертикально.
Бетонобойные боеприпасы
Бетонобойные боеприпасы предназначены для поражения железобетонных сооружений высокой прочности, а также для разрушения взлётно-посадочных полос аэродромов. В корпусе боеприпаса размещаются два заряда – кумулятивный и фугасный и два детонатора. При встрече с преградой срабатывает детонатор мгновенного действия, который подрывает кумулятивный снаряд. С некоторой задержкой (после прохождения боеприпаса через перекрытие) срабатывает второй детонатор, подрывающий фугасный заряд, который и вызывает основное разрушение объекта.

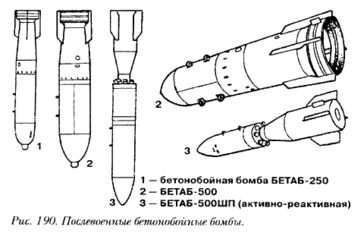

Бетонобойные авиационные бомбы
Разработка советских реактивных бронебойных и бетонобойных бомб была начата в 1940 г. в ГСКБ-47 и НИИ-3. На вооружение же бронебойная бомба БРАБ-200 ДС и бетонобойная бомба
БЕТАБ-150 ДС поступили уже в ходе Великой Отечественной войны. В 1940-х гг. их называли авиабомбами с дополнительными скоростями, отсюда и буквы ДС в названиях бомб. Боевые части обеих бомб представляли собой 203-мм артиллерийские снаряды (бронебойный и бетонобойный соответственно).
Устройство бетонобойной бомбы БЕТАБ-150 ДС близко к устройству БРАБ-200 ДС. Длина бомбы 2097 мм. Полный вес бомбы 165 кг. Вес боевойчасти 101,6 кг. Боевая часть содержит 14,5 кг взрывчатого вещества и взрыватель РД.
Ракетный заряд весом 17,2 кг сообщает бомбе дополнительную скорость 210 м/с. Срабатывание ракетного заряда подобно БРАБ-200 ДС происходит с помощью дистанционной трубки ТМ-4.
Бомба БЕТАБ-150 ДС проникала в скальный массив из мрамора на глубину 1,65 м. При взрыве бомбы в грунте большой плотности образовывалась воронка диаметром 1,8 м и глубиной 2,48 м.
Бетонобойная бомба БетАБ-500 разработана в ГНПП "Базальт". Предназначена для разрушения бетонированных сооружений, мостов, военно-морских баз.
Для падения в положении вертикально вниз бомба снабжена парашютом.
Высокоточное оружие
Бурное развитие информационных технологий накладывают свой отпечаток и на развитие практически во всех отраслях экономики и производства. Особое внимание уделяется возможности использования достижений ИТ и в военной технике и новых вооружениях. Как показывают выводы аналитиков, без новых информационных технологий практически невозможно создать перспективные образцы высокоэффективных вооружений.
Наиболее перспективным в ключе новых угроз, является обеспечение новым оружием противодействия всему спектру террористических проявлений. Военные аналитики утверждают, что в разнообразном арсенале этого перспективного оружия уже в ближайшее время займет главное место высокоточное оружие малых калибров на основе ИТ.
Обоснованием необходимости реализации такой концепции является опыт ведения антитеррористических операций последнего времени, когда при использовании мощного оружия больших калибров погибали не только боевики, но и мирное население. Необходимо учитывать, что случайная гибель мирного населения при проведении антитеррористических операций в значительной степени влияет и на политическую ситуацию в регионе ведения боевых действий. Кроме того, ведение боевых действий в населенных пунктах накладывает также особые требования ведения огня на поражение, когда нет возможности визуально наблюдать за действиями противника в зоне прямой видимости.
Именно этот фактор практически сводит к нулю возможность использования в городских условиях современного вооружения с лазерной системой наведения, которая сегодня получила широкое развитие во всех армиях мира. Широко используемые системы вооружения с лазерной подсветкой в обязательном порядке требуют выдвижения наблюдателя с лазерным целеуказателем на расстояние прямой видимости противника. Опыт боевых действий говорит о том, что такое выдвижение наблюдателя в городских условиях весьма затруднительно. Как показывает статистика, до 80-90% всех боев при ведении боевых действий с террористическими группами, проводятся в населенных пунктах.
Еще одним решающим фактором ведения боевых действий является фактор времени. Сегодня для поражения противника находящегося на удалении 15 км средствами авиации и ракетно-бомбовых ударов необходимо минимум 40 минут с момента выявления цели. Это очевидные затраты времени на обеспечение вылета, полетное время и ориентации над целью. За это время боевик вполне совершить теракт и скрыться с места преступления.
Разработанная концепция предусматривает поражение цели в течение 1-3 минут со времени принятия решения на поражение. При реализации такой концепции необходимо оружие малой мощности с радиусом сплошного поражения 5-8 метров.
Украинское частное научно-производственное предприятие «ВАЛАР» (г. Ивано-Франковск) разработало новый класс легкого высокоточного оружия на основе современных передовых ИТ с использованием кодированной беспроводной связи.

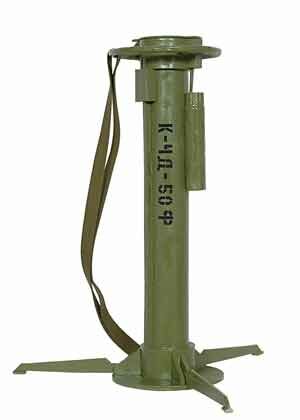

Комплекс высокоточного выстрела «Черный дятел» относится к классу легкого высокоточного оружия. Пусковая система комплекса является изделием разового использования.
Комплекс «Черный дятел» предназначен для применения в войсках для поражения особо важных точечных целей (броне цели, пункты управления, транспортные средства, зоны сосредоточения малых групп живой силы противника и пр.). Особое место может занимать использование данного изделия при защите блокпостов, охраны зон и путей продвижения нелегальных караванных путей в удаленных горных районах. По мнению разработчиков использование изделия «Черный дятел» может быть весьма эффективным в сочетании с автономными средствами видео наблюдения, которые передают изображение о ситуации в зоне ожидаемого нахождения противника. Такие изделия типа «MUGI» известны и используются израильской армией. Наиболее эффективным является использование изделия при проведении специальных операций для скрытного уничтожения цели без проведения постоянного визуального наблюдения за ней. Изделие может быть использовано по назначению в войсках быстрого реагирования и спецподразделениях по борьбе с террористическими группами для поражения особо важных точечных целей.
Управление комплексом дистанционное на расстоянии около 15 км (в некоторых случаях до 300 км и более) и исключает присутствие оператора в зоне его размещения, в том числе на территории противника.
Поражение цели реализуется по навесной траектории с её коррекцией
на пассивном участке. Указание точки поражения цели производится оператором вручную или автоматически по изображению поля боя в зоне цели, охватываемого камерой боеприпаса, и выводимого на экран дисплея блока управления.
Комплекс состоит из пускового контейнера и блока управления, выполненного на базе ноутбука модели R53 с экраном 17 дюймов, имеющий вспомогательный блок навигации и обеспечивающий надежную связь между элементами комплекса. Одни блок управления может обеспечить управлением выстрелом всех пусковых контейнеров одной серии. Для установления связи с определенным контейнером используется цифровой пароль.

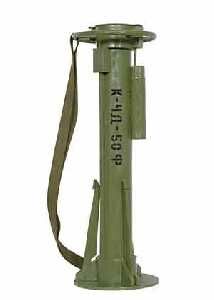

Конструктивно пусковой контейнер выполнен в виде герметичного блока, который опирается в боевом положении на опорную плиту и откидные опорные элементы. Видеокамера боеприпаса работает в видимом и ИФ-диапазоне с передачей изображения на блок управления. Боевая часть заряда калибра 50-мм имеет несколько вариантов исполнения. Фугасную боевую часть, осколочную (с готовыми поражающими элементами) и кумулятивную, способную обеспечивает пробивание гомогенной брони толщиной до 120 мм.
Система наведения боеприпаса обеспечивает круговая вероятность отклонения (КВО) в пределах 0,4 -0,6 метра. Контейнер с выстрелом является автономным и герметичным. Полость контейнера заполнена газообразным азотом для консервации боеприпаса. Давление газа используется также для снятия крышки контейнера и сбрасывания возможного грунта (в варианте маскировки контейнера в грунте) при применении комплекса на поражение.
Для повышения точности прицеливании, на протяжении пассивного времени полета боеприпаса над зоной цели и обеспечивается просмотр изображения зоны цели на дисплее блока управления и производится корректировка наведения. При этом используется эффект «стоп-кадра», имеется также ZOOM.
При установке контейнера на позицию используется комплектное программное обеспечение и электронная система предварительной навигации позиционирования. Производится установка электронного кода доступа и операция электронной ориентации контейнера на местности на основе навигационного оборудования с цветным дисплеем. При этом используется система GPS
Еще на этапе планирования боевой операции на дисплей выводится карта местности, производится выявление зоны возможного нахождения цели. Оператор выводит на дисплей карту места предполагаемого установки контейнера или группы контейнеров. Программное обеспечение позволяет точно вычислить все необходимые параметры размещение пусковых контейнеров в зависимости от поставленной задачи. На дисплее выводятся все необходимые параметры установки контейнера с привязкой к реальной местности.
В электронной начинке навигационной части блока управления используется чипсет SIRF 111, позволяющий принимать и обрабатывать сигналы от спутников. Блок снабжен microSD портом для быстрой передачи данных. Наличие в таком оборудовании съемной карты памяти стандарта microSD, позволяет хранить дополнительную информацию о предполагаемом регионе боевых действий. В памяти также может храниться информация по расположению городов, поселков и дорог в таких населенных пунктах, политические границы, реки, озера и прочая важная для ведения боевых действий информация.
Особенностью системы наведения комплекса является возможность коррекции точки прицеливания после выстрела на основании изображения поля боя на экране дисплея в реальном масштабе времени.
Выстрел осуществляется дистанционно и бесшумно. Звук выстрела не слышен на расстоянии 5-10 метров, что обеспечивает высокую скрытность боевого использования и внезапность поражения цели. Отсутствие звука выстрела исключает возможность предупреждения противника о проводимой атаке, что также повышает эффективность боевого применения.
Полный комплект комплекса с одним контейнером переносится одним-двумя членами расчета.
Комплекс может устанавливаться также скрытно в грунте и пребывать в состоянии ожидания около года.
К сожалению, данная разработка не нашла своего места в общей концепции развития вооружений для армии. Проведенные работы еще раз доказали широкие возможности, которые предоставляет ИТ в области перспективных вооружений. Данная технология может быть использована в других образцах, предназначенных для армии и спецподразделений.
Заключение
