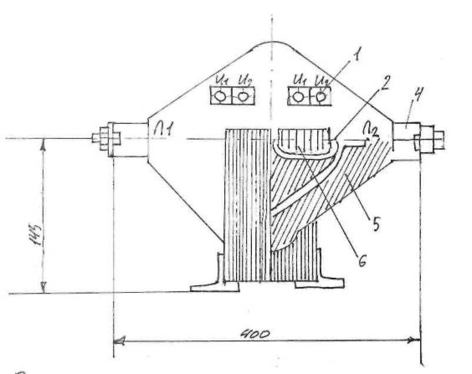

Устройство многовитковых ТА типа ТПЛ – 10 – проходной с литой изоляцией, на напряжение10кВ. На прямоугольном шихтованном магнитопроводе расположена катушечного типа втричная обмотка. Первичная обмотка выполнена из медной шины. Все элементы связанны между собоу литым корпусом. На концах первичной обмотки припаяны зажимы, а выводы двух вторичных обмоток на различные классы точности присоединены к зажимам. ТА с масляным наполнителем применяют в открытых установках при напряжении 35кВ и выше. В линиях постоянного тока сверхвысокого напряжения применяют трансформаторы постоянного тока (ТАП), которые представляют собой дроссельный магнитный усилитель, работающий в режиме вынужденного намагничивания.

Л абороторно-практическая работа №5

Тема: «Масляные выключатели и приводы к ним».

Цель работы: Изучить конструкцию и тип масляных выключателей и приводов к ним.

Ход работы:

1. Назначение и типы.

2. Устройство.

3. Чертеж.

Выполнение работы.

Выключатели предназначены для коммутации электрических цепей переменного тока, а так же автоматического отключения этих цепей при КЗ и перегрузках.

Рассмотрим конструкцию бакового выключателя У – 220 – 2000 – 40У1 (серия «Урал» на 220кВ, номинальный ток 2000А, ток отключения 40кВ, умеренный климат, первая категория размещения).

Несущим элементом каждого полюса выключателя служит стальной бак, в верхней части которого через крышку проходят токонесущие маслонаполненные вводы и выводы, перемещенные внутрь фарфоровых изоляторов. На нижней части вводов и выводов находятся неподвижные контакты, закрытые дугогасительными устройствами ДУ, к каждой из которых установлен шунтирующий резистр для облегчения отключения емкостных и малых индуктивных токов. Приводной механизм соединен с изоляционной направляющей штангой, которая движется вертикально и перемещает траверсу с подвижными контактами. Приводные механизмы всех трех полюсов соединены общей тягой, связанной с электромагнитным или пневматическим приводом, который укреплен на крайнем баке. На выключателе установлены предохранительные клапаны, магнитопроводы с вторичными обмотками встроенных трансформаторов тока и патрубки для заливки масла. В нижней части полюча имеется овальный лаз для производства работ по монтажу и регулировке выключателя и устройство льдоулавливающее, устройство для электроподогрева бака. Внутренняя стенка бака изолирована листами из электрокартона. Вводы и выводы, так же как и весь бак, залиты трансформаторным маслом.

Лабораторная работа №6

ТЕМА: Изучение конструкции, типов аппаратов защиты.

ЦЕЛЬ РАБОТЫ: Изучение конструкции типа электрических схем аппаратуры защиты.

ХОД РАБОТЫ:

1. Назначение аппаратуры защиты.

2. Типы аппаратов защиты.

3. Конструктивные особенности.

3.1. Максимально токовое реле.

3.2. Плавких предохранителей.

4. УМЗ. Электрическая схема, принцип её работы.

Аппаратами защиты называют устройства, которые автоматически отключают участки электрической сети в случаях нарушения нормального режима работы, что позволяет обеспечить безопасность обслуживающего персонала и сохранность электроустановок.

Основные виды защит - максимально-токовая, минимальная, нулевая, тепловая, от потери управляемости, от опасных утечек тока на землю, от частых включений контакторов и т.д.

Максимально-токовая защита предназначена для защиты от тока к. з. и недопустимых токовых перегрузок. Для этой цели применяют плавкие предохранители и реле максимального тока.

Плавкие предохранители выпускают пробочного и трубчатого типов. Первые в основном применяют для защиты осветительных сетей с токами до БОА, вторые - для защиты электродвигателей и силовых цепей. Трубчатые предохранители выпускают током до 1000А. Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство, которое гасит дугу, возникающую после плавления вставки. Трубчатые предохранители изготовляют для применения на поверхности с кварцевым заполнителем неразборного типа НПИ" и разборного типа ПК. В шахматной аппаратуре применяют предохранители ПР с закрытыми разборными патронами без заполнителя. Предохранитель состоит из Фибровой трубки 1 повышенной механической прочности с концевыми латунными обоймами 3^:, на которые навёрнуты колпачки 4. Внутри трубки вставлена плавкая штампованная цинковая вставка 2, связанная с выданными зажимами в болтовом соединением и удерживаемая внутри трубки в Фиксированном положении двумя пластинами 5. Выводные зажимы соединены гайками с токоведущим болтом, к которому подводится питание гибкого проводника. Электрическая дуга при сгорании плавкой вставки не выходит за пределы трубки. Время плавления зависит от протекания тока. Так, при токе плавления, в 4 раза большим номинального тока плавкой вставки, время плавления - 2.5 с., а если ток плавления больше номинального в 1.6 раза, время плавления 1 час.

Достоинство: простота, дешевизна, надёжность защиты при к.з.

Недостатки: отсутствие реакции на незначительные, но вредные для электродвигателей перегрузки, невозможность отключения всех трёх Фаз; трудность регулировки при изменении режимов работы двигателей.

Максимальное токовое реле служит для мгновенного отключения цепей. Такое реле имеет катушку 1,насаженную на неподвижный сердечник £, соединённый с подвижным якорем 8,который механически связан с бойком? и регулировочной пружиной 6. К нижней части сердечника прикреплена градуированная шкала токовых установок 4 с указателем 5. При токе в катушке 1, превышающем значение тока на шкале, якорь мгновенно притягивается к сердечнику, преодолевая натяжение пружины, и боёк воздействует на отключающий механизм аппарата. Для проверки их работоспособности на сердечнике укреплена контрольная катушка 3, включаемая в сеть параллельно через выключатель. Перед проверкой отключают аппарат, ставят указатель шкалы в соответствии с напряжением силовой цепи, включают аппарат, а затем выключатель катушки. При этом должно произойти отключение аппарата.

Лабораторная работа №7

ТЕМА: Изучение аппаратуры ручного управления.

ЦЕЛЬ РАБОТЫ: Изучение конструкции, технических данных, схем электрических соединений.

ХОД РАБОТЫ:

1. Назначение, устройство, технические данные аппаратуры ручного управления.

2. Электрическая схема и принцип её работы АФВ.

Автоматические выключатели предназначены для включений и отключений под нагрузкой магистральных сетей переменного и постоянного тока и защиты этих сетей от значительных перегрузок по току и токов к.з. Включение у выключателей всех серий осуществляется вручную, отключение вручную или автоматически при срабатывании одного из видов встроенной защиты. У отдельных выключателей имеется дистанционное отключение. При установке на поверхности выключателя общего назначения называют воздушными, а при встройке во взрывонепроницаемые оболочки — автоматическими (ЙВ) или автоматическими Фидерными выключателями.

Автоматические выключатели серии ЙВ выпускают на номинальные токи 200, 250, 315, 320 и 400 й при номинальном напряжении 380/660 или 1140 В. Технические данные приведены в таблице 1.

В конструктивном отношении выключатели ЙВ состоят из автоматического выключателя с механическим или электромагнитным приводом; блокировочного разъединителя или переключателя; трансформатора питания, блоков ПМЗ, ДО, БРУ, БУ, ЙПВ и других элементов.

Принципиальная электрическая схема соединений ЙФВ показана на рисунке (1). Силовая цепь состоит из проходных зажимов Л1-ЛЗ, автоматического выключателя QF (ЙВМУ), двух реле максимального тока QF2.1 и QF2.2, проходных зажимов вывода CI - СЗ. Контрольные катушки исправности максимальной защиты 0П1 и 0П2 включены в цепь параллельно через кнопки проверки SB1 и SB2 и работают как реле напряжения. К Фазе ЛЗ через вспомогательный контакт коммутатора К подключена отключающая катушка O.F1 (независимого расщепителя), соединённая через зажим 2 с реле утечки. К вспомогательным зажимам 5, 6 и 11, 12 можно подключать цепи сигнализации. При включении выключателя QF напряжением поступает к защищаемым злектроприёмникам.

Кабельные вводы допускают присоединение бронированных кабелей с заливкой кабельной массой мест разделки и гибких кабелей, неиспользуемые кабельные вводы закрывают заглушки.

Типоразмер Фидерного выключателя выбираем поссумариому номинальному току защищаемых потребителей с учётом одновременности их работы. Выбранный выключатель проверяем на способность отключения возможного тока к.з. (трёхфазного) на его выводных зажимах АФВ устанавливают в распределительных пунктах подземных участков» для защиты группы присоединений или одиночных злектроприёмников.

Лабораторная работа №8

ТЕМА: Изучение аппаратуры дистанционного управления (контактора). ЦЕЛЬ РАБОТЫ: Изучение конструкции аппаратуры дистанционного управления (контактора).

ХОД РАБОТЫ:

1.Назначение контакторов.

2. Устройство контактов

1. Типы контакторов.

2. Технические данные.

3. Электрическая схема и принцип её работы.

Контакторы предназначены для частых включений и отключений электрических силовых цепей при помощи электромагнитной системы. Основными узлами контактора являются: электромагнитная система, контактная система и система блокконтактов. Основные требования, предъявляемые к контакторам: высокая включающая и отключающая способность; длительность работы при значительной частоте комутационных операций; электрическая износоустойчивость, простота изготовления, малые массы и габариты, надёжность в эксплуатации.

Электромагнитная система контакторов переменного тока состоит из контакторной катушки, сердечника, якоря, коротко замкнутого витка и крепёжных деталей. Магнитные системы применяют поворотного (Е- и П—образные) и прямоходового (Ш- и Т-образные) типа. При поворотных системах применяют контакторные системы рычажного типа, а при прямоходных — мостикового типа.

В аппаратуре для горной промышленности применяют контакторы серий КТУ, КТВ, КТ. На ток до 63А выпускают КТУ-2А, на 125А - КТУ-ЗА и КТУ-ЗБ, на Е50А - КТУ-4А и КТУ-4Б» Контакторные катушки контакторов с буквой А работают на переменном токе, а с буквой Б - на постоянном.

Подача напряжения на пускатель осуществляется при помощи постороннего выключателя В. Силовая цепь защищена плавкими предохранителями Пр1. Для включения двигателя М "вперёд" нажимают на кнопку КнВ. Для контакторной катушки КБ создаётся замкнутая цепь: Фаза, Пр2, кнопки КнС, КнН, КнВ, катушка КБ, контакты тепловой защиты рт1,рт2, Пр2, фаза. Включение катушки приводит к замыканию главных контактов KB и подаче напряжения на двигателю. После прекращения нажатия на кнопку КнВ цепь её контактов остаётся зашунтированной блокконтактом В, и катушка продолжает получать питание. Отключение происходит при нажатии на кнопку КнС ("стоп"), срабатывании тепловой защиты или перегорании предохранителей. Включение "назад" осуществляется аналогично.

Лабораторная работа №9

ТЕМА: Изучение пускателей серии ПВ 2545.

ЦЕЛЬ РАБОТЫ: Изучение конструктивных особенностей, технических данных, схем электрических соединений магнитного пускатели серии

ПВМ--2545.

ХОД РАБОТЫ:

1. Назначение пускателя.

£. Конструктивные особенности пускатели.

1. Технические данные.

2. Схема электрических соединений, принцип работы.

Магнитные пускатели предназначены для работы в подземных горных выработках с относительной влажностью 98-100% при температуре окружающей среды от --5 до +35С. Выполнены во взрывобезопасном исполнении с искробезопасной цепью управления и применяются для дистанционного управления в сетях переменного тока с изолированней нейтралью электродвигателями шахтных машин и механизмов, а также и для защиты.

Магнитные пускатели состоят из корпуса, крышки (задней, передней), кабельных коробок (моторная, сетевая), разъединителя, рукоятки разъединителя, блокировочного устройства, контактора, блока управления, блока защиты, на передней крышке смотровое окно для визуального наблюдения за сигнальными лампами, кнопка стоп, устройство для открывания крышки, кабельные муфты, кнопка проверки БРУ, салазки.

Рассмотрим схему соединения ПВИ-25. При нажатии кнопки "Пуск" вынесенного кнопочного поста управления, в первый полупериод ток течёт по цепи: верхний зажим вторичной обмотки стабилизатора Т4, размыкающий контакт БРУ К5. 2, штапельный разъём ХЗ.10, кнопка "Стоп", диод У, нулевой провод, перемычка 0,3, штепсельный разъём ХЗ.2, нижний зажим вторичной обмотки стабилизатора. Во второй полупериод ток протекает через обмотку промежуточного реле К4.1. Реле срабатывает и замыкает свой контакт К4.2 в цепи контакторной катушки К1.1. Срабатывание катушки Kl.1 приводит к замыканию силовых контактов К1.2 и включению двигателя М. Одновременно с замыканием силовых контактов все вспомогательные контакты катушки K1.l меняют своё положение. В дельнейшем цепь управления поддерживается через замкнувшийся контакт К1.6. Для ограничения частоты включения контактора в блоке Й2 установлено реле времени, состоящие из катушки КЗ.1, конденсатора С2, резистора R1 и диода V5. При включённом контакторе и замкнувшемся контакторе К1.4 происходят питание катушки К31 и заряд конденсатора С2. Для предотвращения ложных срабатываний БРУ от э.д. с. отключённого, но вращающегося двигателя размыкается контакт КЗ.2, но контакт К1.5 разомкнут и шунтирование катушки К4.i не происходит. При отключении контактора реле времени продолжает работать за счёт разряда конденсатора С2 и не меняет положения своих контакторов. Отключение контактора связано_ с возвращением контактора К1.5 в замкнутое положение. Цепь К3.2-К1.5 шунтирует катушку К4. 1, которая не может сработать и включить контактор. Время шунтирования составляет 2-Зс. Пускатель отключается при нажатии на любую из кнопок "Стоп" или при срабатывании одного из видов защиты.
