Исследование электрической цепи переменного тока. Резонанс напряжений

Цель работы: 1. Проверить практически и определить какие физические явления происходят в цепи переменного тока при последовательном соединении резистора, индуктивной катушки и конденсатора. 1. Получить резонанс напряжений. 3. Построить по опытным данным векторную диаграмму.

Ход работы:

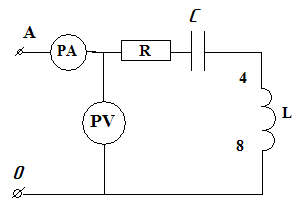

1. Собрал схему:

где L-катушка индуктивности; R_L=43 Ом; R-резистор 470 Ом; PA-прибор комбинированный 43101; PV-прибор комбинированный Ц4342.

2. Наблюдая за показаниями приборов, вращая ручкой регулировки частоты генератора тока, и добился резонанса U.

3. Измерил при резонансном режиме напряжения на ёмкости U_C и на индуктивности U_L, показания таблицы занёс в таблицу

4. ПО результатам измерений вычислил:

а) Полное сопротивление цепи по формуле:

б) Ёмкостное сопротивление цепи по формуле:

в) Полное сопротивление катушки по формуле:

г) Индуктивное сопротивление катушки: X_L=288 Ом

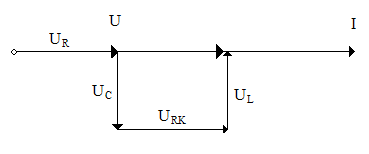

5. Для построения векторных диаграмм вычислил:

6. Определил активную мощность цепи по формуле:

7. Определил полную мощность в цепи по формуле:

8. Определил коэффициент мощности по формуле:

Вывод: Получил резонанс напряжений. Построил по опытным данным векторную диаграмму.
