Изучение реверсивного магнитного пускателя

Цель работы: Научиться собирать схему управления двигателя при помощи реверсивного магнитного пускателя, исследовать работу схемы управления асинхронного двигателя.

4.1 Ход работы:

4.1.1. Познакомились со схемой управления.

4.1.2. Записали технические данные электрической машины и аппаратов управления в таблицу 4.1.

Таблица 4.1 – Технические данные схемы

Обозна-чение	Наименование	Тип	Кол-во	Примечание
FU	Предохранитель	ПРС-2П	3
G	Источник питания постоянного тока	Полупроводниковый мост	1
КМ1…КМ2	Магнитный пускатель	ПМЛ	2
КК	Электротепловое реле	РТЛ	1
М1	Электродвигатель	4А	1	f=50 Гц; РН=1,1кВт; N=2790 об/мин.; =77,5%; cosφ=0,87
КТ	Реле времени	РВ-4	1	f=50 Гц; Uпит.=110В
QF	Выключатель автоматический	АЕ-2033	1
SB1	Выключатель кнопочный	КЕ-181	1	Толкатель красного цвета
SB2… SB3	Выключатель кнопочный	KF-031	2	Толкатель чёрного цвета
TV	Понижающий трансформатор	ОСМ-1	1	380/110

4.1.3. Исследовали работу схемы управления асинхронного двигателя с короткозамкнутым ротором при помощи реверсивного магнитного пускателя.

4.1.3.1. Принцип работы схемы. В схеме управления асинхронного двигателя с короткозамкнутым ротором при помощи реверсивного магнитного пускателя, статор двигателя подключается в сеть переменного тока с помощью магнитных пускателей КМ1 и КМ2. Двигатель включается в сеть нажатием кнопки SB2 ″Вперёд″, либо нажатием кнопки SB3 ″Назад″.

4.1.3.2. Рассмотрим принцип включения двигателя ″Вперёд″. При нажатии кнопки SB2 ″Вперёд″, один из её контактов замыкается, и подаёт питание на магнитный пускатель КМ1. А другой контакт кнопки SB2, размыкает цепь магнитного пускателя КМ2, чтобы при одновременном нажатии кнопок SB2 и SB3 не замкнуть между собой приходящие фазы. Одновременно с замыканием главных контактов КМ1, включается его замыкающий блок-контакт, который шунтирует кнопку SB2, и размыкается блок-контакт в цепи катушки КМ2. Двигатель закрутится ″Вперёд″. Торможение осуществляется нажатием кнопки SB1, КМ1 обесточивается, а линейными контактами отключается электродвигатель от сети. Размыкающий блок-контакт КМ1 замыкается.

4.1.3.3. Рассмотрим принцип включения двигателя ″Назад″. При нажатии кнопки SB3 ″Назад″, один из её контактов замыкается, и подаёт питание на магнитный пускатель КМ2. А другой контакт кнопки SB3, размыкает цепь магнитного пускателя КМ1. Одновременно с замыканием главных контактов КМ2, включается его замыкающий блок-контакт, который шунтирует кнопку SB3, и размыкается блок-контакт в цепи катушки КМ1. Двигатель будет крутиться ″Назад″. Торможение осуществляется нажатием кнопки SB1, КМ2 обесточивается, а линейными контактами отключается электродвигатель от сети. Размыкающий блок-контакт КМ2 замыкается.

4.1.3.4. Торможение противовключением происходит если при вращении двигателя ″Вперёд″, нажать кнопку SB3 ″Назад″, то вращающее поле статора изменит направление вращения в обратное. При этом ротор асинхронной машины под действием сил инерции будет продолжать вращение в прежнем направлении, то есть ротор и статор будут вращаться в противоположных направлениях. В этом случае электромагнитный момент асинхронного двигателя, направленный в сторону вращения поля ротора, будет оказывать на ротор тормозящее действие. Но как только двигатель остановится, (через какие-то доли секунд) он сразу же начнёт вращаться в противоположном направлении.

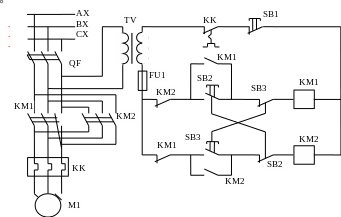

Рисунок 4.1 – Схема управления асинхронным двигателем с короткозамкнутым ротором при помощи реверсивного магнитного пускателя.

Вывод: Изучили принципиальные схемы и схемы управления асинхронным двигателем с короткозамкнутым ротором с динамическим торможением (с помощью реле времени) и при помощи реверсивного магнитного пускателя пуск «Вперёд″ и ″Назад″, и торможение противовключением.
