Министерство Топлива и Энергетики Украины

СЕВАСТОПОЛЬСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ

ЯДЕРНОЙ ЭНЕРГИИ И ПРОМЫШЛЕННОСТИ

Практическое занятие №3

по дисциплине

«Использование ЭВМ в инженерных расчетах электротехнических систем»

Тема : ЭВМ С ИСПОЛЬЗОВАНИЕМ МАТЕМАТИЧЕСКОГО ПАКЕТА MathCad В СРЕДЕ WINDOWS ДЛЯ РЕШЕНИЯ ДИФФЕРЕНЦИАЛЬНОГО УРАВНЕНИЯ N-го ПОРЯДКА.

Вариант №8

Выполнил: студент группы ЭСЭ 22-В

Левицкий П.В.

Проверил:_______________________

Севастополь 2008

ПЛАН

1. Данные варианта задания.

2. Решение дифференциального уравнения N-го порядка

2.1. Решение дифференциальных уравнений N-го порядка методом интегрирования при помощи характеристического уравнения:

• при y(t) = 0 и заданных начальных условиях ;

• при y(t) = 1(t) и нулевых начальных условиях;

• при y(t) = 1(t) и заданных начальных условиях;

• при y(t) = cos(aּπּt) и нулевых начальных условиях;

2.2. Решение дифференциальных уравнений N-го порядка операторным методом:

• при y(t) = 0 и заданных начальных условиях;

• при y(t) = 1(t) и нулевых начальных условиях;

• при y(t) = 1(t) и заданных начальных условиях;

• при y(t) = cos(aּπּt) и нулевых начальных условиях;

1. Данные варианта задания

ПРИЛОЖЕНИЕ №1

( к практическому занятию №3)

Дифференциальное уравнения 4-го порядка

Т а б л и ц а № 1

2. Решение дифференциального уравнения N-го порядка

2.1 Решение дифференциальных уравнений N-го порядка методом интегрирования при помощи характеристического уравнения

2.1.1 При y(t) = 0 и заданных начальных условиях

Дифференциальное уравнение 4-го порядка, описывающее динамические процессы электротехнической системы имеет вид:

Водим уравнение, пользуясь панелью «Исчисления» в Mathcad.

При заданных по условию значениях коэффициентов, уравнение примет вид:

Данное линейное дифференциальное уравнения 4-го порядка преобразуем

в систему дифференциальных уравнений первого порядка (в нормальную форму Коши). Обозначим:

Зададим вектор начальных значений:

СПРАВКА: В Mathcad 11 имеются три встроенные функции, которые позволяют решать поставленную в форме (2—3) задачу Коши различными численными методами.

• rkfixed(y0, t0, t1, M, D) — метод Рунге-Кутты с фиксированным шагом,

• Rkadapt(y0, t0, t1, M, D) — метод Рунге-Кутты с переменным шагом;

• Buistoer(y0, t0, t1, M, D) — метод Булирша-Штера;

  • у0 — вектор начальных значений в точке to размера NXI;

  • t0 — начальная точка расчета,

  • t1 — конечная точка расчета,

  • M — число шагов, на которых численный метод находит решение;

  • D — векторная функция размера NXI двух аргументов — скалярного t и векторного у При этом у — искомая векторная функция аргумента t того же размера NXI.

Таким образом, воспользуемся функцией rkfixed(y0, t0, t1, M, D) -получим матрицу решения системы обыкновенных дифференциальных уравнений численным методом Рунге-Кута на интервале от t0 до t1 при M фиксированных шагах решения и правыми частями уравнений, записанными в D. Тогда решение уравнения динамики электротехнической системы с помощью встроенной функции rkfixed выглядит так:

Зададим интервал интегрирования t0 - t1, количество шагов интегрирования М, вектор заданных начальных условий ic и правую часть дифференциального уравнения y(t):

Сформируем матрицу системы дифференциальных уравнений, соответствующую заданному дифференциальному уравнению 4-го порядка.

Применим функцию:

-Интервал времени.

-Значение искомой координаты.

Рисунок1. Матрица решений системы уравнений.

По этой таблице можно определять расчётные значения исходного вектора на заданном шаге.

Результаты численного решения дифференциального уравнения можно вывести в виде таблицы с прокруткой времени и искомой неизвестной (см файл в Mathcad). Согласно выбранному М получили 1500 строк.

Рисунок2. Результаты пошагового решения дифференциального уравнения, представленные в виде таблицы.

Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат представлено на рисунке 3. График изображён так, что можно проверить значения строки 1500. При Т=150, Х=4,563*10^130

Рисунок 3. Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат. При y(t) = 0 и заданных начальных условиях.

2.1.2 При y(t) = 1(t) и нулевых начальных условиях

В этом случае необходимо изменить начальные условия и задать правую часть дифференциального уравнения.

Рисунок 4. Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат. При y(t) = 1(t) и нулевых начальных условиях.

2.1.3 При y(t) = 1(t) и заданных начальных условиях

Изменим условия решения дифференциального уравнения. Зададим начальные условия для искомой переменной х₀(0) = 1, начальные условия для других переменных равны нулю.( x1(0) = x2(0)= x3(0) = 0).См.таблицу1.

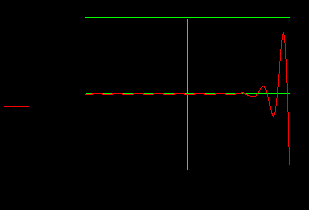

Рисунок 5. Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат. При y(t) = 1(t) и ненулевых начальных условиях. х₀(0) = 1

Зададим начальные условия для искомой переменной х₀(0) =- 1, начальные условия для других переменных равны нулю.( x1(0) = x2(0)= x3(0) = 0).

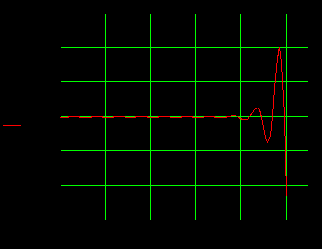

Рисунок 6. Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат. При y(t) = 1(t) и ненулевых начальных условиях х₀(0) =- 1.

2.1.4 При y(t) = cos(aּπּt) и нулевых начальных условиях.

a = 0.35

Рисунок 7. Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат.

При y(t) = cos(aּπּt) и нулевых начальных условиях(a = 0.35)._

При y(t) = cos(aּπּt) и ненулевых начальных условиях.

a = 0.35

Рисунок 8. Графическое представление результатов численного решения дифференциального уравнения 4-го порядка в декартовой системе координат. При y(t) = cos(aּπּt) и нулевых начальных условиях(a = 0.35; x0(0) = -1).

2.2. Решение дифференциальных уравнений N-го порядка операторным методом.

2.2.1 При y(t) = 0 и заданных начальных условиях (см. Табл.№1 )

К дифференциальному уравнению 4-го порядка применим преобразование Лапласа при заданных начальных условиях и у(t) = 0 и запишем его относительно изображения искомой переменной:

К линейные дифференциальным уравнениям с постоянными коэффициентами применим преобразование Лапласа, чтобы переменные вещественного аргумента t заменить на переменные комплексного аргумента S, дифференцирование заменим умножением на S, повторное дифференцирование- умножением на S^2 и т.д.

Используя обратное преобразование Лапласа, найдем оригинал искомой переменной:

На рис. 9. показаны графики изменения переменной, полученных в результате решения заданного дифференциального уравнения путем интегрирования (кривая Х) и операторным методом (Н(t)).

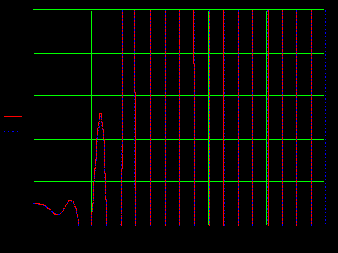

Рисунок 9. Графики изменения искомой переменной, полученные в результате решения дифференциального уравнения двумя методами. При y(t) = 0 и заданных начальных условиях.

2.2.2 При y(t) = 1(t) и нулевых начальных условиях

-Изображение по Лапласу y(t) = 1(t)

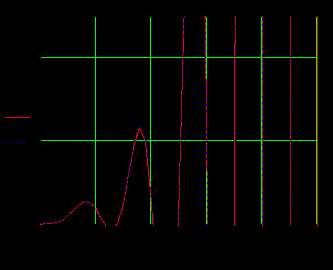

Рисунок10. Графики изменения искомой переменной, полученные в результате решения дифференциального уравнения двумя методами. При y(t) = 1(t) и нулевых начальных условиях.

2.2.3 При y(t) = 1(t) и заданных начальных условиях

Рисунок11. Графики изменения искомой переменной, полученные в результате решения дифференциального уравнения двумя методами. При y(t) = 1(t) и заданных начальных условиях.

2.2.4 При y(t) = cos(aּπּt) и нулевых начальных условиях

Рисунок11. Графики изменения искомой переменной, полученные в результате решения дифференциального уравнения двумя методами. При y(t) = cos(aּπּt) и нулевых начальных условиях;

3. Выводы по работе №3
