Начало подачи топлива секцией насоса по углу поворота коленчатого вала (угла начала подачи) регулируют изменением длины толкателя с помощью регулировочного болта. При вывертывании болта из толкателя топливо начинает раньше подаваться к форсунке, т. е. угол опережения подачи топлива возрастает, а при завертывании болта топливо начинает позднее поступать к форсунке, т. е. угол опережения подачи топлива уменьшается.

Для изменения угла опережения впрыска топлива в зависимости от частоты вращения коленчатого вала в автомобильных дизелях устанавливают на переднем конце кулачкового вала насоса высокого давления автоматическую муфту опережения впрыска топлива- Муфта изменяет момент впрыска топлива за счет дополнительного поворота кулачкового вала насоса во время в ту или другую сторону относительно вала привода насоса.

3.9. Форсунки

Форсунка предназначена для впрыска топлива в камеру сгорания и распыливания его на мелкие частицы. Форсунки, применяемые на дизелях, разделяют на закрытые и открытые. Закрытымитыми называют такие форсунки, у которых топливопровод высокого давления в период между впрысками топлива разобщен с камерой сгорания специальной задорной иглой

.'41 Р|

^ / 9\

:^1,.


Управление иглой в форсунках осуществляется механическим яла гидравлическим приводом. В автотракторных дизелях широко распространены форсунки с гидравлическим управлением (под действием давления топлива). Закрытые форсунки в зависимости от способа смесеобразования имеют различную конструкцию распиливающего устройства.

По конструкции распылители бывают игольчатые с одним или несколькими сопловыми отвер­стиями и штифтовые с одним сопловым отверстием я коническим или цилиндрическим штифтом на конце иглы. Игольчатые распылители с несколькими сопловым отверстиями (4 -10) применя­ют, как правило, в дизелях с неразделенными камерами сгорания. Штифтовые распылители, как и игольчато распылители с одним сопловым отверстием, обычно применяют в дизелях с раз­ деленными камерами сгорания.

В качестве примера рассмотрим конструкцию и принцип действия закрытой штифтовой форсунки с гидравлическим управлением иглой. Форсунка состоит из сильного корпуса, к которому гайкой крепится распылитель с запорной иглой. Игла запорным конусом прижимается к коническому седлу в распылителе посредством пружины и штанга- На нижнем конце иглы имеется конический штифт, который выступает из соплового отверстая. Нижний торец пружины упирается в тарелку штанги, а верхний — в тарелку регулировочного винта, который ввернут в гайку, завернутую до упора в корпус форсунки. Положение регулировочного винта фиксируется контргайкой. Регулировочный винт сверху. Закрывается колпаком, навернутым на гайку. Колпак уплотняется с корпусом с помощью медной прокладки. Распылитель и иглу затопляют из легированной стали и подвергают термической обработке. Чтобы обеспечить требуемую герметичность в прецизионной паре распылитель — игла, их трущиеся поверхности протирают друг к другу. Замена деталей в пере не разрешается. При работе двигателя топливо из насоса по топливопроводу высокого давления, присоединенному накидной гайкой к корпусу, поступает через каналы в корпусе кольцевую канавку и канал в распылителе в полость.


При нагнетательном ходе плунжера давление топлива в полости возрастает. Это давление передается на коническую поверхность иглы. В момент, когда давление топлива на иглу преодолевает усилие пружины, игла распылителя приподнимается и топливо впрыскивается в камеру сгорании через узкую кольцевую щель между сопловым отверстием распылителя и штифтом иглы. Топливо под большим давлением, проходя через кольцевую щель, приобретает большую скорость и распиливается па мелкие истицы. Штифт придает струе распыленного топлива форду конуса, что обеспечивает хорошее смесеобразование. После окончания подачи топлива насосом давление в полости упадет, и игла под действием пружины прижимается конусом к седлу, разобщая полость я камеру сгорания.

Несмотря на, герметичность прецизионной пары распылитель - игла, небольшое количество топлива прорывается через зазор между деталями пары. Просочившееся топливо

поступает в сливную трубку через отверстие в гайке и сверленый болт.


Форсунку крепят к головке цилиндров с помощью двух шпилек. При установке форсунки для лучшего уплотнения под гайку устанавливают медную прокладку.

Открытыми называют такие форсунки, у которых отсутствует запорное устройство


между трубопроводом высокого давления и камерой сгорания. Открытые форсунки по сравнен с закрытыми имеют ряд существенных недостатков: подтекание топлива через сопловое отверстие из-за недостатка четкого начала и конца впрыска топлива; плохое распиливание топлива при малой частоте вращения коленчатого вала вследствие резкого уменьшения давления впрыска. Из-за указанных недостатков открытые форсунки на дизелях применяются редко.

3.10. Регуляторы частоты вращения

В процессе эксплуатации автотракторные дизели работают с переменными нагрузками. Изменение нагрузки на дизель вызывает изменение частоты вращения коленчатого вала (скоростного режима).

Работа дизеля с непрерывно меняющимся скоростным режимом приводит к повышенным износам его деталей и снижению экономических показателей. Поэтому для поддержания заданного скоростного режима работы дизеля необходимо с изменением нагрузки изменять подачу топлива. При увеличении нагрузки частота вращения коленчатого вала уменьшается, поэтому подачу топлива необходимо увеличить, иначе дизель может остановиться. С уменьшением нагрузки частота вращения увеличивается, поэтому подачу топлива следует уменьшить, иначе частота вращения еще более увеличится и может произойти разнос дизеля.

Изменение подачи топлива в цилиндры дизеля при изменении нагрузки осуществляется специальным механизмом — регулятором частоты вращения, который автоматически поддерживает заданный скоростной режим при изменяющейся нагрузке. На ав­тотракторных двигателях устанавливают центробежные регуляторы, которые по принципу действия делят на одно-, двух- и всежимные.

•^» ^ 111.1


Однорежимные регуляторы поддерживают только один скоростной режим работы двигателя. Их применяют на карбюраторных пусковых двигателях. Двухрежимные регуляторы ограничивают максимальную частоту вращения коленчатого вала и обеспечивают устойчивую работу на минимальных оборотах холостого хода. Их применяют на двухтактных дизелях.


Всережимные регуляторы обеспечивают устойчивую работу двигателя на всех скоростных режимах, начиная от холостого хода и кончая максимальной частотой сращения коленчатого вала. Их широко применяют на автотракторных дизелях (ЯМЗ-236, ЯМЗ-238, СМД-14,Д-108 и др.). В качестве примера рассмотрим конструкцию и принцип действия центробежного всережимного регулятора. Регулятор размещен в корпусе, прикрепленном болтами к топливному насосу высокого давления. В корпусе расположен вал регулятора на двух шарикоподшипниках. Вал приводятся во вращение от кулачкового вала топливного насоса посредством шестерен. На валу установлена державка, на которой кренятся грузы и муфта с упорным подшипником. При вращении вала грузы расходятся под действием центробежных сил, отжимают муфту, которая через подшипник и ось пяты поворачивает рычаг. Рычаг расположен на общей оси с двуплечим рычагом и находится под действием пружины, которая одним концом закреплена на рычаге, а другим — на рычаге 12. На ось пяты надет рычаг рейки, один конец которой соединен с кулисой, а другой тягой — с рейкой топливного насоса.


Принцип действия регулятора. Если нагрузка на двигатель уменьшается, а подача топлива в цилиндры остается неизменной, то частота вращения коленчатого вала, а сле­довательно, и вала топливного насоса увеличивается. Под действием центробежной силы грузы расходятся в стороны и перемещают муфту вместе с пятой вправо, вызывая поворот рычага, управляющего рейкой насоса, по часовой стрелке. Рейка выдвигается аз корпуса уменьшая подачу топлива. С перемещением пяты вправо поворачивается рычаг. При этом пружина растягивается и сопротивление перемещению рычага увеличивается. Уравновешивание действия силы пружины и центробежной силы грузов на рычаг прекращает дальнейшее перемещение рычажной системы, и рейка насоса, заняв определенное положение, позволяет поддерживать постоянную частоту вращения вала двигателя.

Если нагрузка на двигатель увеличивается при неизменной подаче топлива, то частота вращения коленчатого вала, а следовательно, и центробежная сила, действующая на грузы, уменьшаются. При снижении частоты вращения пружина преодолевает сопротивление грузов и поворачивает рычаг по часовой стрелке. Рычаг перемещает пяту и муфту влево. С перемещением муфты рычаг поворачивается против часовой стрелки, а рейка вдвигается в корпус насоса, увеличивая подачу топлива.

Необходимый скоростной режим работы двигателя устанавливается рычагом, связанным тягами с педалью управления топливным насосом в кабине водителя. При нажатии на педаль рычаг поворачивается на некоторый угол влево, натяжение пружины увеличивается, и рейка под действием пружины перемещается в сторону увеличения подачи. Частота вращения коленчатого вала двигателя при этом увеличивается до тех пор, пока центробежная сила груздков не уравновесит силу натяжения пружины. Для полного прекращения подачи топлива и остановки двигателя рычаг выключения подачи опускают вниз. При этом кулиса перемещает рычаг в крайнее правое положение и рейха полностью выдвигается из корпуса насоса и подача топлива прекращается. Резкое изменение подачи топлива предотвращается буферной пружиной и корректором. Минимальная и максимальная частоты вращения регулируются соответственно болтами.


;г.|;»

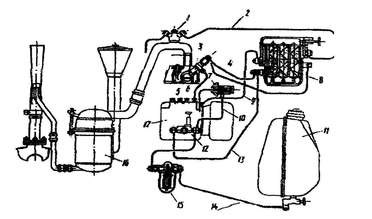

1-предпусковой подогреватель;

2,9,10,13,14-топливопровод низкого давления;

3-форсунки;

4-трубка слива топлива;

5-камера сгорания;

6-топливопровод высокого давления;

7-перепускной клапан;

8-фильтр;

11-бак;

12-подкачивающий насос;

15-фильтр грубой очистки;

16-воздухоочиститель;

17-насос.

4.Вывод:

Ознакомился с устройством элементов системы питания дизелей, их расположением и креплением на двигателе.
