МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ

Кафедра прикладної гідроаеромеханіки

ЗВІТ

З лабораторної роботи

„Випробування відцентрового насоса з використанням витратомірів та лічильників рідини різних видів”

з курсу: „Контроль та вимірювання параметрів рідин та газу”

для студентів напряму: 6,000008 „Енергоменеджмент”

профілізації: „Електроенергетичні системи”

СумДУ 2005р.

Лабораторна робота

Тема: „Випробування відцентрового насоса з використанням витратомірів та лічильників рідини різних видів”

Мета роботи:

-ознайомитися на практиці з конструкцією та принципом дії витратоміра змінного перепаду тиску;

-ознайомитися на практиці з конструкцією та принципом дії тахометричного турбінного лічильника кількості води;

-ознайомитися на практиці з конструкцією та принципом дії ультразвукового портативного витратоміра – лічильника рідини марки „Взлет – ПР”;

-експериментальним шляхом одержати енергетичні характеристики відцентрового насоса марки 2К6б та порівняти їх з відомим паспортними енергетичними характеристиками цього насоса;

-зробити висновки щодо точності виміру витрат за допомогою різних приладів;

Хід роботи

Обробка результатів експериментів

Витрата насоса в данній роботі визначаеться за допомогою витратоміра змінного перепаду тиску з камерним звужуючим пристроем типу „діафрагма” і розраховується за формулою:

де с- коефіцієнт звужуючого пристрою =0,00002656

-перепад тиску на звужуючому пристрої, що вимірюється диференціалбним манометром, Па.

-показання диференціального манометра, число поділок.

Напір насоса визначають за формулою:

де і -показання приладів 10 і 11 (зі своїм знаком), відповідно на вході і на виході з насоса, Па;

-густина рідини, що перекачується, кг/м³;

і -внутрішні діаметри відповідно всмоктувального та напірного трубопроводів у місцях виміру тиску, м; ( = =0,05м)

і -вертикальні відмітки положення приладів 10 та 11, з’єднаних відповідно з входом і виходом із насоса, відносно осі всмоктувального патрубка, м; ( - =0).

де -ціна ділення мановакуометра, з’єднаного з входом у насос (визначається по шкалі приладу);

-показання мановакуометра, число поділок.

де -ціна ділення манометра, з’єднаного з виходом із насоса (визначається по шкалі приладу);

-показання манометра, число поділок.

Розрахункова формула:

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

Споживана з мережі потужність знаходиться як сума потужностей у фазі, що живить двигун трифазної мережі:

Споживана власне насосом потужність визначається за формулою:

Потужність по фазах розраховується за формулами:

де k-коефіцієнт перерахунку потужності (k=20);

- показання ватметра, число поділок.

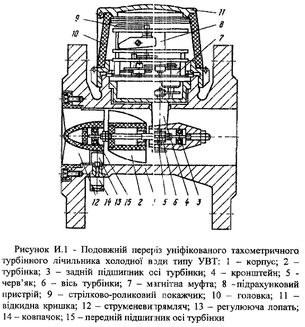

Тахометричний турбінний лічильник

Витрата насоса , яка вимірювалась за допомогою тахометричного турбінного лічильника води,розраховується за формулою:

де - час (год) проходження стрілкою на циферблаті лічильника відстані між основними поділками шкали, що дорівнюють 0,1 м³.

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

„Взлет – ПР”

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

Результати розрахунків заносяться в таблицю

Розрахунок параметрів згідно варіанта:

„Діафрагма”

Витрата насоса в данній роботі визначаеться за допомогою витратоміра змінного перепаду тиску з камерним звужуючим пристроем типу „діафрагма” і розраховується за формулою:

Напір насоса визначають за формулою:

Корисна потужність на валу насоса розраховується за формулою:

Споживана з мережі потужність знаходиться як сума потужностей у фазі, що живить двигун трифазної мережі:

Споживана власне насосом потужність визначається за формулою:

ККД насоса визначається за формулою:

Тахометричний турбінний лічильник

Витрата насоса , яка вимірювалась за допомогою тахометричного турбінного лічильника води,розраховується за формулою:

де - час (год) проходження стрілкою на циферблаті лічильника відстані між основними поділками шкали, що дорівнюють 0,1 м³.

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

„Взлет – ПР”

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса візначається за формулою:
