Рисунок 1.1 Графік нерівномірності водоспоживання

1.5 Визначення витрат води для пожежогасіння

Витрати води на зовнішнє пожежогасіння складають:

в населеному пункті - [4] табл.5 (додаток 4) (витрата води для суспільної будівлі окремо не враховується)

л/с;

на промисловому підприємстві - [4] табл.7 (додаток 4)

л/с.

Витрати води на внутрішнє пожежогасіння складають:

в населеному пункті - [3] табл.1 (додаток 4)

л/с;

на промисловому підприємстві - [3] табл.2 (додаток 4)

л/с.

Тоді, згідно з вимогами п.2.23 [4] (додаток 4), витрата води для даного населеного пункту та пластмасового заводу в ньому складає

л/с.

2. Гідравлічний розрахунок водопровідної мережі населеного пункту

Задачею гідравлічного розрахунку мереж є:

перевірка діаметрів трубопроводів магістральної мережі на пропуск витрат води під час пожежогасіння;

визначення втрат напору в мережі і параметрів споруд і обладнання системи водопостачання.

Номери вузлів водопровідної мережі задані на схемі.

2.1 Визначення розрахункових витрат води на ділянках мережі

2.1.1 Визначення рівномірно розподілених витрати води по довжині мережі населеного пункту

л/с, (2.1)

де =301,90 м³/год. - розрахункові максимальні годинні витрати води для всіх водоспоживачів населеного пункту та виробничого підприємства (таблиця 1.1, максимальне значення з колонки № 9);

=60+3,75=63,75 м³/год - зосереджені витрати води складаються з витрат води для всіх потреб виробничого підприємства в годину максимального водоспоживання (таблиця 1.1, сума значень колонок № 5, 6 та 8 в годину максимального водопостачання).

2. Питома витрата води (2.2) складає:

л/ (см), (2.2)

де м - довжина всієї водогінної мережі.

3. Визначення шляхових витрат води по ділянках мережі (2.2) занесено до таблиці 2.1 (номера ділянок вказані на плані мережі при її трасуванні).

4. Визначення вузлових витрат занесено до таблиці 2.2 (номера вузлів вказані на плані мережі при її трасуванні). Виробниче підприємство забирає з мережі воду для своїх потреб з вузла № 5, тобто у всіх інших вузлах

= 0.

5. Напрямки руху води по ділянках мережі та попередні витрати води по ділянках наведені на рис.2.1 При цьому для кожного вузла виконується перший закон Кірхгофа.

Таблиця 2.1. Розрахунок шляхових витрат води по ділянках

№ ділянки	Питома витрата води qпит, л/ (см)	Довжина ділянки li, м	Шляхові витрати , л/с
1	2	3	4
1-2	0,01198	300	3,594
2-3		500	5,990
3-4		400	4,792
4-5		900	10,782
5-6		400	4,792
6-7		500	5,990
1-7		600	7,188
3-6		900	10,782
Всього		L=4500	=53,9

2.1.2 Визначення вузлових витрат води

Таблиця 2.2. Розрахунок вузлових витрат води

№ вузла	№№ ділянок, що складають вузол	, л/с	Вузлові витрати Qвузл, л/с
1	2	3	4
1	1-2, 1-7	-	5
2	1-2, 2-3	-	5
3	2-3, 3-6, 3-4	-	11
4	3-4, 4-5	-	8
5	4-5, 5-6	17,7	25,6
6	3-6, 5-6, 6-7	-	11
7	1-7, 6-7	-	6
Всього			71,6

Рисунок 2.1 Розрахункові витрати на ділянках водопровідної мережі до пожежі.

2.1.3 Визначення витрат по ділянкам мережі

Витрати води по ділянках визначалися починаючі з диктуючої точки - вузла 5:

л/с; (2.3)

Перевірка на виконання першого закону Кірхгофа:

для вузла 5: . (2.4)

для вузла 6: л/с; (2.5)

для вузла 6: . (2.6)

для вузла 7: л/с; (2.7)

для вузла 7: . (2.8)

для вузла 4: л/с; (2.9)

для вузла 4: . (2.10)

для вузла 3: л/с; (2.11)

для вузла 3: . (2.12)

для вузла 2: л/с; (2.13)

для вузла 4: . (2.14)

2.1.4 Визначення витрат по ділянкам мережі при пропуску пожежних витрат

Приймається, що найбільш не сприятлива ситуація з подачею води може бути при забирання витрат на пожежогасіння з диктуючої точки. Тому розрахунок витрат по ділянкам при пожежогасіння проводять з додаванням до значення вузлових витрат з диктуючої точки витрат на пожежогасіння.

Р

=40

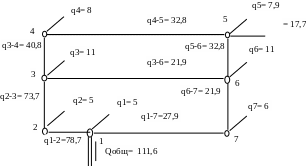

исунок 2.2 Розподіл витрат по мережі при пожежегасінні.

2.2 Перевірка діаметрів трубопроводів ділянок мережі на пропуск пожежних витрат води

Перевірка проводиться шляхом визначення швидкості руху води по мережі під час пропуску пожежних витрат та порівняння її з нормативною. Швидкість руху води на повинна перевищувати 2,5 м/с.

Розрахунок проводиться за формулою:

, м/с. (2.15)

де q_{діл і} - витрата води по розрахунковій ділянці (визначене в п.2.1 3), л/с;

- діаметр водопровідного трубопроводу ділянки (заданий у завданні), мм.

Таблиця 2.3. Визначення швидкості руху води по ділянках мережі під час пожежі

Ділянка	Діаметр трубопроводу ділянки, мм	Витрата води по ділянці qділ, л/с	Швидкість руху води по ділянці, м/с	Уточнений діаметр ділянки трубопроводу, мм	Швидкість руху води по ділянці, м/с
1	2	3	4	5	6
1-2	200	78,7	2,51	250	1,60
2-3	150	73,7	4,17	250	1,50
3-4	100	40,8	5, 20	200	1,30
4-5	100	32,8	4,18	200	1,04
5-6	100	32,8	4,18	200	1,04
6-7	100	21,9	2,79	150	1,24
1-7	100	27,9	3,55	200	0,89
3-6	100	21,9	2,79	150	0,70

2.3 Визначення втрат напору у водопровідній мережі

Втрати напору у мережі повинні бути розраховані для роботи мережі до виникнення пожежу та під час пожежогасіння.

Втрати напору визначаються по заданим діаметрам та витратам на ділянках водопровідної мережі за формулою:

, м (2.16)

А_{і -} питомий опір трубопроводу і-тої ділянки (додаток 8);

l_{діл. і} - довжина ділянки, м;

q_{діл. і. -} витрати води по ділянці, л/с.

Таблиця 2.4. Визначення швидкості руху води по ділянках мережі під час пожежі

Ділянка	Діаметр трубопроводу ділянки, мм	Питомий опір трубопроводу	Витрата води по ділянці qділ, л/с	Довжина ділянки, м	Втрати напору на ділянці, м
1	2	3	4	5	6
1-2	250	2,638	78,7	300	4,90
2-3	250	2,638	73,7	500	7,16
3-4	200	8,608	40,8	400	5,73
4-5	200	8,608	32,8	900	8,33
5-6	200	8,608	32,8	400	3,70
6-7	150	39,54	21,9	500	9,48
1-7	200	8,608	27,9	600	4,02
3-6	200	8,608	21,9	900	3,72

м, (2.17)

з урахуванням втрат напору в можливих напрямках руху води від вододжерела до диктуючої точки:

(2.18)

(2.19)

(2.20)

3. Розрахунок водонапірної башти

Водонапірна башта призначена для:

регулювання нерівномірності водоспоживання;

збереження недоторканого запасу води на гасіння однієї зовнішньої та однієї внутрішньої пожежі протягом 10 хвилин з урахуванням максимальних витрат на інші потреби;

Характеристики
