ДЗ (564199)
Текст из файла
Таблица 1 Таблица 2
0 | СYа | СХа | K | Н [км] | а [м/с] | [кг/м3] | g [м/с2] | |
0 | -0,09 | 0,018 | -5 | 0 | 340,3 | 1,225 | 9,81 | |
1 | 0 | 0,018 | 0 | 1 | 336,4 | 1,11 | 9,81 | |
2 | 0,099 | 0,0185 | 5,35 | 2 | 332,5 | 1,01 | 9,8 | |
3 | 0,18 | 0,019 | 9,47 | 3 | 328,6 | 0,91 | 9,79 | |
4 | 0,27 | 0,0195 | 13,85 | 4 | 324,6 | 0,82 | 9,79 | |
5 | 0,36 | 0,02 | 13,85 | 5 | 320,5 | 0,74 | 9,79 | |
6 | 0,45 | 0,025 | 18,00 | 6 | 316,4 | 0,66 | 9,79 | |
7 | 0,54 | 0,03 | 18,00 | 7 | 312,3 | 0,59 | 9,78 | |
8 | 0,63 | 0,036 | 17,50 | 8 | 308,1 | 0,526 | 9,78 | |
9 | 0,72 | 0,044 | 16,36 | 9 | 303,8 | 0,467 | 9,78 | |
10 | 0,81 | 0,055 | 14,73 | 10 | 299,5 | 0,414 | 9,77 | |
11 | 0,9 | 0,066 | 13,64 | 11 | 295,2 | 0,366 | 9,77 | |
12 | 0,99 | 0,077 | 12,86 | 12 | 295,2 | 0,312 | 9,77 | |
13 | 1,07 | 0,089 | 12,02 | 13 | 295,2 | 0,267 | 9,77 | |
14 | 1,14 | 0,101 | 11,29 | 14 | 295,2 | 0,228 | 9,77 | |
15 | 1,21 | 0,111 | 10,25 | 15 | 295,2 | 0,195 | 9,76 | |
16 | 1,26 | 0,126 | 10,00 | 16 | 295,2 | 0,167 | 9,76 | |
17 | 1,3 | 0,139 | 9,35 | 17 | 295,2 | 0,142 | 9,76 | |
18 | 1,32 | 0,152 | 8,68 | 18 | 295,2 | 0,122 | 9,76 | |
19 | 1,33 | 0,165 | 8,06 | 19 | 295,2 | 0,104 | 9,75 | |
20 | 1,32 | 0,179 | 7,37 | 20 | 295,2 | 0,089 | 9,75 |

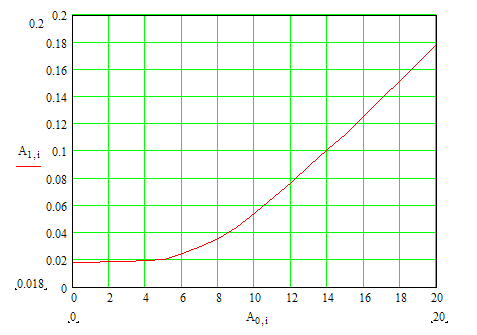

Построение зависимости аэродинамического коэффициента
силы лобового сопротивления от угла атаки

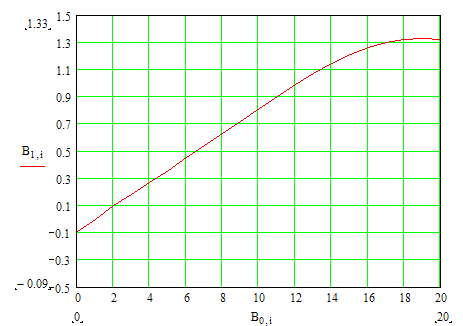

Построение зависимости аэродинамического коэффициента
подъемной силы от угла атаки
Построение поляры самолета
Зависимость СXa(CYa) называют полярой ЛА. Графически она представляет собой годограф конца вектора аэродинамической силы, поделенной на qS (т. е. коэффициента ), относительно вектора скорости. Таким образом, эта поляра (1-го рода) жестко связана с вектором скорости ЛА и поворачивается вместе с ним
При построении поляры самолета следует учитывать, что на величину аэродинамических сил, действующих на самолет при данных М помимо угла атаки влияет угол отклонения рулей высоты и поворотного оперения, а также элеронов. Отклонение руля направления также влияет на величину коэффициента лобового сопротивления СXa. При исследовании движения реального самолета эти зависимости необходимо учитывать.

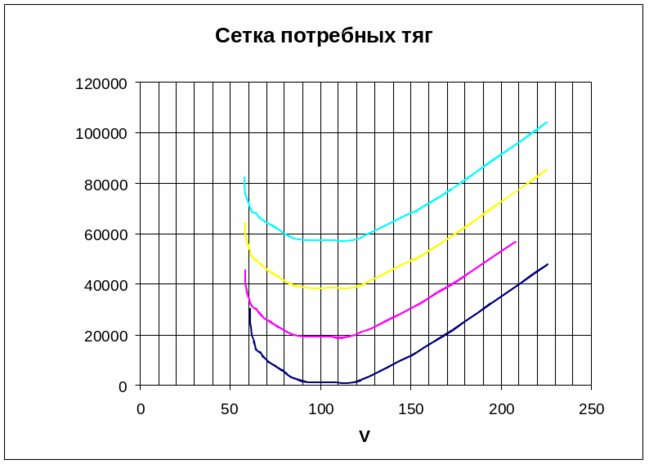

Построение сетки потребных тяг
Рассматриваем продольное движение ЛА. Продольное движение ЛА – это движение в вертикальной плоскости ХgOgYg, с которой совмещена плоскость его симметрии XOY (два движения поступательных вдоль осей OgXg, OgYg и одно вращательное вокруг оси OZ).
При рассмотрении только продольного движения считают все переменные и возмущения бокового движения равными нулю:
х = у = = а = = = = н = э = Мх возм = Му возм = 0.
При этих условиях получаем систему нелинейных уравнений плоского продольного движения:
Считая, полет прямолинейным при V = const данная система примет вид:
Из данной системы уравнений при различных и найдем СР и СG. Далее найдем их отношение. Из формулы найдем потребную тягу (тяга, подбираемая летчиком для установившегося горизонтального полета). Скорость V найдется по формуле
, где
,
,
, m = 36.5m = 36500 кг, G =
Н.
[град] -3 | [град] | СР | СG | CP/CG | Pп [кН] | V [м/с] |
0 | 0.027 | -0.0901 | 0.037 | -90.21 | - | |
1 | 0.018 | 0 | - | - | - | |
2 | 0.0133 | 0.0991 | 0.134 | 48.06 | 224.93 | |
3 | 0.0095666 | 0.1802 | 0.053 | 19.01 | 166.804 | |
4 | 0.0053499 | 0.2704 | 0.02 | 7.084 | 136.17 | |
5 | 0.0071332 | 0.3605 | 0.02 | 7.085 | 117.932 | |
6 | 0.0014165 | 0.4506 | 0.003144 | 1.126 | 104.484 | |
7 | 0.0016998 | 0.5407 | 0.003144 | 1.126 | 96.295 | |
8 | 0.0029831 | 0.6309 | 0.004728 | 1.693 | 89.146 | |
9 | 0.0062664 | 0.721 | 0.008691 | 3.112 | 83.39 | |
10 | 0.01255 | 0.8111 | 0.015 | 5.54 | 79.167 | |
11 | 0.0188 | 0.9012 | 0.021 | 7.47 | 74.589 | |
12 | 0.0251 | 0.9914 | 0.025 | 9.065 | 71.115 | |
13 | 0.0329 | 1.0715 | 0.031 | 10.99 | 68.405 | |
14 | 0.0413 | 1.1416 | 0.036 | 12.95 | 66.272 | |
15 | 0.0546 | 1.2117 | 0.045 | 16.13 | 64.326 | |
16 | 0.06 | 1.2617 | 0.048 | 17.03 | 63.038 | |
17 | 0.0709 | 1.3018 | 0.054 | 19.5 | 62.06 | |
18 | 0.0828 | 1.3218 | 0.063 | 22.43 | 61.589 | |
19 | 0.0953 | 1.3318 | 0.072 | 25.62 | 61.357 | |
20 | 0.1098 | 1.3218 | 0.083 | 29.74 | 61.589 |
[град] 0 | [град] | СР | СG | CP/CG | Pп [кН] | V [м/с] |
0 | 0.018 | -0.09 | -0.2 | -71.61 | - | |
1 | 0.018 | 0 | - | - | - | |
2 | 0.019 | 0.099 | 1.192 | 68.72 | 226.601 | |
3 | 0.019 | 0.18 | 0.106 | 37.8 | 168.052 | |
4 | 0.02 | 0.27 | 0.074 | 26.52 | 137.214 | |
5 | 0.026 | 0.36 | 0.072 | 25.86 | 118.83 | |
6 | 0.025 | 0.45 | 0.056 | 19.89 | 106.285 | |
7 | 0.03 | 0.54 | 0.056 | 19.89 | 97.025 | |
8 | 0.036 | 0.63 | 0.057 | 20.46 | 89.827 | |
9 | 0.044 | 0.72 | 0.061 | 21.88 | 84.026 | |
10 | 0.055 | 0.81 | 0.068 | 24.31 | 79.22 | |
11 | 0.066 | 0.9 | 0.073 | 26.26 | 75.155 | |
12 | 0.077 | 0.99 | 0.078 | 27.85 | 71.657 | |
13 | 0.089 | 1.07 | 0.083 | 29.78 | 68.927 | |
14 | 0.101 | 1.14 | 0.089 | 31.72 | 66.777 | |
15 | 0.118 | 1.21 | 0.098 | 34.92 | 64.817 | |
16 | 0.126 | 1.26 | 0.1 | 35.81 | 63.518 | |
17 | 0.139 | 1.3 | 0.107 | 38.29 | 62.533 | |
18 | 0.152 | 1.32 | 0.115 | 41.23 | 62.057 | |
19 | 0.165 | 1.33 | 0.124 | 44.42 | 61.823 | |
20 | 0.179 | 1.32 | 0.136 | 48.56 | 62.057 | |
[град] 3 | [град] | СР | СG | CP/CG | Pп [кН] | V [м/с] |
0 | 0.013 | 0.09 | 0.14 | -57.72 | - | |
1 | 0.018 | 0 | - | - | - | |
2 | 0.024 | 0.099 | 0.2424 | 86.8 | 226.601 | |
3 | 0.028 | 0.18 | 0.155 | 55.7 | 168.052 | |
4 | 0.034 | 0.27 | 0.126 | 45.09 | 137.214 | |
5 | 0.045 | 0.36 | 0.125 | 44.76 | 118.83 | |
6 | 0.049 | 0.451 | 0.108 | 38.9 | 106.167 | |
7 | 0.058 | 0.541 | 0.107 | 38.39 | 96.935 | |
8 | 0.069 | 0.631 | 0.109 | 39.15 | 89.756 | |
9 | 0.082 | 0.721 | 0.113 | 40.72 | 83.968 | |
10 | 0.097 | 0.811 | 0.12 | 42.83 | 79.171 | |
11 | 0.113 | 0.901 | 0.125 | 44.91 | 75.113 | |
12 | 0.129 | 0.991 | 0.13 | 46.61 | 71.621 | |
13 | 0.145 | 1.071 | 0.135 | 48.48 | 68.894 | |
14 | 0.161 | 1.142 | 0.141 | 50.48 | 66.718 | |
15 | 0.181 | 1.212 | 0.149 | 53.47 | 64.763 | |
16 | 0.192 | 1.262 | 0.152 | 54.48 | 63.467 | |
17 | 0.207 | 1.302 | 0.158 | 56.93 | 62.485 | |
18 | 0.221 | 1.322 | 0.167 | 59.86 | 62.01 | |
19 | 0.235 | 1.332 | 0.176 | 63.17 | 61.777 | |
20 | 0.248 | 1.322 | 0.1876 | 67.17 | 62.01 | |
[град] 6 | [град] | СР | СG | CP/CG | Pп [кН] | V [м/с] |
0 | 0.00854 | -0.09 | 0.0948 | -33.98 | - | |
1 | 0.018 | 0 | - | - | - | |
2 | 0.029 | 0.1 | 0.29 | 103.849 | 225.48 | |
3 | 0.038 | 0.181 | 0.21 | 75.181 | 167.59 | |
4 | 0.048 | 0.271 | 0.177 | 63.427 | 136.97 | |
5 | 0.064 | 0.362 | 0.177 | 63.310 | 118.51 | |
6 | 0.072 | 0.452 | 0.159 | 57.042 | 106.05 | |
7 | 0.087 | 0.543 | 0.160 | 57.375 | 96.76 | |
8 | 0.102 | 0.633 | 0.161 | 57.703 | 89.62 | |
9 | 0.12 | 0.724 | 0.166 | 59.354 | 83.80 | |
10 | 0.14 | 0.814 | 0.172 | 61.58 | 79.025 | |
11 | 0.161 | 0.905 | 0.178 | 63.706 | 74.95 | |
12 | 0.181 | 0.995 | 0.182 | 65.142 | 71.48 | |
13 | 0.201 | 1.076 | 0.187 | 66.894 | 68.74 | |
14 | 0.221 | 1.146 | 0.193 | 69.058 | 66.61 | |
15 | 0.245 | 1.217 | 0.201 | 72.091 | 64.63 | |
16 | 0.258 | 1.267 | 0.204 | 72.920 | 63.34 | |
17 | 0.276 | 1.307 | 0.211 | 75.620 | 62.37 | |
18 | 0.291 | 1.327 | 0.219 | 78.528 | 61.90 | |
19 | 0.305 | 1.337 | 0.228 | 81.691 | 61.66 | |
20 | 0.318 | 1.327 | 0.240 | 85.814 | 61.90 |
