5. РАСЧЕТ ИНСОЛЯЦИИ
5.1. Расчет продолжительности инсоляции помещений и территорий выполняется по графикам (приложение Б), согласованным с ЦГСЭН в г. Москве и НИИСФ. Графики не могут быть размножены без согласования с НИИСФ.
5.2. Расчет продолжительности инсоляции помещений выполняется в расчетной точке с учетом расположения и размеров затеняющих элементов здания.
5.3. При расчете продолжительности инсоляции участка территории расчетная точка располагается в центре инсолируемой половины участков территорий, указанных в табл.2.
5.4. В расчетах продолжительности инсоляции не учитывается первый час после восхода и последний час перед заходом солнца.
5.5. Расчет продолжительности инсоляции выполняется:
на 22 апреля (22 августа) для жилых зданий центральной части и исторических зон города;
на 22 марта (22 сентября) для жилых зданий - на остальной территории города и для общественных зданий - на всей территории города.
5.6. Допускается снижение расчетной продолжительности инсоляции от нормируемой на 10 минут.
5.7. Определение продолжительности инсоляции проводится в следующей последовательности:

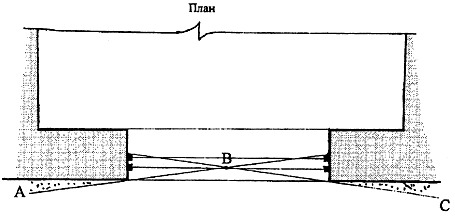

- на плане помещения определяют горизонтальный инсоляционный угол АВС светопроема и расчетную точку В помещения в плане (рис.1);
- на генплане участка застройки определяют положение расчетной точки помещения (рис.2);
- центральную точку инсоляционного графика совмещают с расчетной точкой "В" помещения;
- инсоляционный график ориентируют по сторонам горизонта;
- отмечают расчетную высоту противолежащего здания по условному масштабу высот зданий на инсоляционном графике;

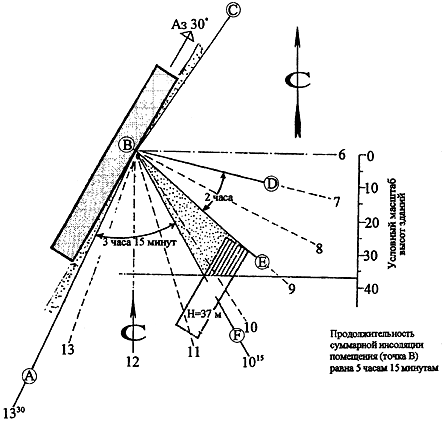

- по инсоляционному графику определяют продолжительность инсоляции помещения в пределах инсоляционного угла светового проема. При этом продолжительность инсоляции равна сумме часов по графику в пределах углов АВF и ЕВD (рис. 2).
Рис. 1
Продолжительность суммарной инсоляции помещения (точка В) равна 5 часам 15 минутам
Рис. 2
5.8. Допускается выполнять расчеты продолжительности инсоляции по программам, согласованным с ЦГСЭН в г. Москве и отвечающим следующему требованию:
- результаты расчета по программе должны совпадать с результатами ручного счета в пределах его погрешности при прочих равных условиях.
6. СОЛНЦЕЗАЩИТА
6.1. Требование к солнцезащите помещений и участков территорий, а также рекомендации по видам солнцезащиты и ориентации помещений следует определять по табл. 3.
Таблица 3
Требования к солнцезащите
| Группа помещений и участки территорий | Требования к солнцезащите | Рекомендации | |
| Вид солнцезащиты | Ориентация помещений, градусы | ||
| 1 | 2 | 3 | 4 |
| 1.Учебные помещения общеобразовательных школ, профессионально-технические, средние и высшие учебные заведения, детские дошкольные учреждения | Обязательна на учебный период года | Регулируемые межстекольные солнцезащитные устройства(СЗУ), архитектурно-планировочные решения | 45-315 |
| 2.Палаты больниц и родильных домов | Обязательна только в жаркий период года | Регулируемые межстекольные СЗУ, архитектурно-планировочные решения | 45-315 |
| 3.Лаборатории, чертежные залы | Обязательна в жаркий период года и в рабочее время | Регулируемые межстекольные СЗУ, архитектурно-планировочные решения | 0-360 |
| 4.Демонстрационные выставочные залы | Обязательна при ориентации на солнечные румбы | Архитектурно-планировочные решения, регулируемые СЗУ | 315-45 |
| 5 .Производственные помещения со зрительной работой выше III разряда по СНиП 23-05-95 | Обязательна в течение рабочего дня | Архитектурно-планировочные решения и регулируемые СЗУ | Кроме северной четверти горизонта |
| 6. Площадки отдыха, спортивные и детские игровые площадки | Обязательна в жаркий период года | Архитектурно-планировочные решения, сезонные тент-жалюзи | - |
6.2. При невозможности обеспечения солнцезащиты помещений ориентацией, необходимо предусматривать конструктивные и технические средства солнцезащиты.
7. ПЛОТНОСТЬ ЗАСТРОЙКИ
Рекомендуемые значения плотности застройки принимаются по табл. 4 в зависимости от нормируемой продолжительности инсоляции.
Таблица 4
Рекомендуемые значения плотности застройки
| Продолжительность инсоляции, час | Плотность застройки, тыс. кв.м/га |
| не менее 2-00 | до 15 ,0 |
| не менее 1-30 | свыше 15,0 |
Приложение А
(обязательное)
ОСНОВНЫЕ ПОНЯТИЯ И ТЕРМИНЫ
Азимутальная геодезическая шкала круга горизонта, имеющая 360 градусов с отсчетом от точки севера по направлению часовой стрелки.
Азимут окна - направление горизонтальной оси окна на точку горизонта.
Гелиотермическая ось, градусы - азимут солнца в момент максимальной температуры наружного воздуха.
Инсоляция - облучение поверхностей и пространств прямыми солнечными лучами.
Ось окна - прямая, проходящая через центр окна перпендикулярно фасаду здания. Служит для определения ориентации окна по азимутальной шкале круга горизонта.
Расчетная высота противостоящего здания (Н, м) - отсчитывается от расчетной точки исследуемого помещения до карниза (парапета) или конька кровли противостоящего здания. При расчетах инсоляции и затенения территории Н отсчитывается от уровня земли до карниза затеняющего здания.
Расчетные комнаты квартир - комнаты или остекленные лоджии комнат, которые должны обеспечиваться нормируемой инсоляцией.
Инсоляционные углы светопроема - горизонтальные и вертикальные углы, в пределах которых на плоскости светопроема возможно поступление прямых солнечных лучей. При расчете инсоляционных углов глубина световых проемов принимается равной расстоянию от наружной плоскости стены до внутренней плоскости переплета.

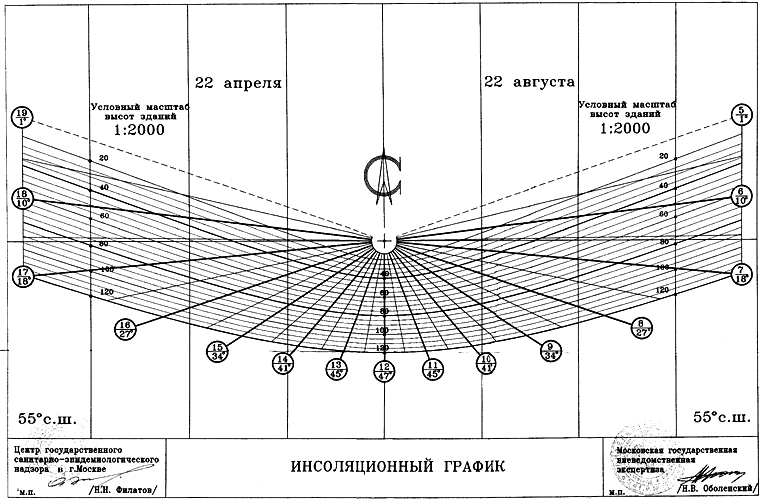

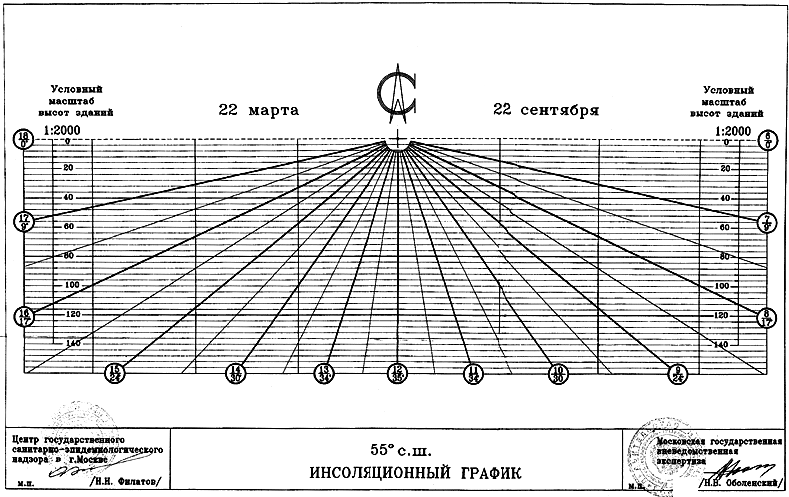

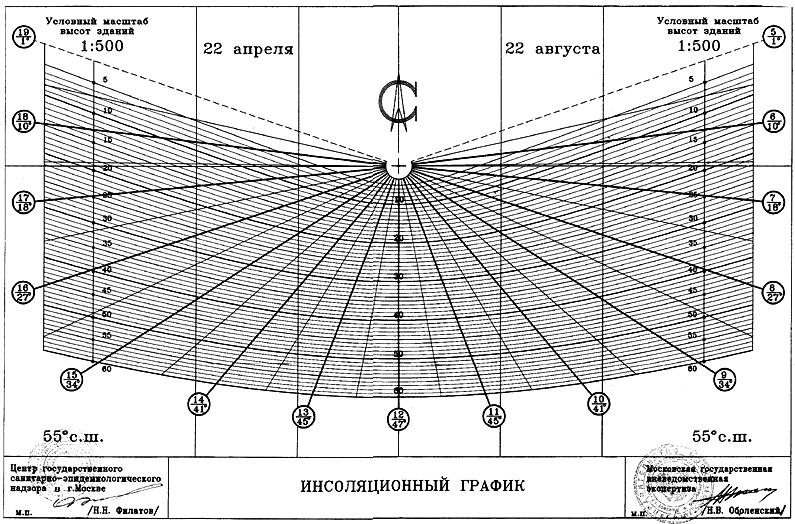

Приложение Б
(обязательное)
Приложение В
(справочное)
Классификация солнцезащитных и светорегулирующих устройств и мероприятий
| Наименование солнцезащитного и светорегулирующего устройства, мероприятия | Обеспечиваемый эффект | Область применения | Рациональные секторы ориентации, градусы | Рекомендуемые материалы | ||||||
| 1 | 2 | 3 | 4 | 5 | ||||||
| I. АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ | ||||||||||
| Ориентация и взаиморасположение зданий | Защита от светового и теплового дискомфорта и рациональность выбора солнцезащитного устройства | Любые здания | Продольная ось здания вдоль гелиотермической оси | - | ||||||
| Конфигурация здания в плане | То же | То же | То же | - | ||||||
| Озеленение и обводнение территории | Улучшение микроклимата | Внутриквартальные территории и скверы | Газоны, кустарники, вьющиеся деревья с густыми и широкими кронами | |||||||
| Покрытия тротуаров и площадок нетеплоемкими материалами | То же | То же | - | Тощий бетон, песок, грунтовые покрытия с дренажем | ||||||
| II. КОНСТРУКТИВНЫЕ | ||||||||||
| 1. Затеняющие элементы зданий | ||||||||||
| Профиль ограждающих конструкций стен | Защита от светового и теплового дискомфорта | Общественные и промышленные здания | 45-135 и 225-15 | - | ||||||
| Профиль покрытий (в том числе шеды) | Световой и тепловой комфорт | То же | 330-30 | - | ||||||
| 2. Межстекольные солнцезащитные и светорегулирующие устройства | ||||||||||
| Горизонтальные жалюзи | Защита от светового и теплового дискомфорта | То же | 90-270 | Дерево, алюминий, пластмассы | ||||||
| Пространственные сетки | То же | То же | 30-135 и 225-330 | Металлический лист толщиной 0,1-0,5 мм | ||||||
| Вертикальные жалюзи | То же | То же | 45-90 и 270-315 | Дерево, алюминий, пластмассы | ||||||
| Солнцезащитный диффузор для зенитного фонаря | Световой и тепловой комфорт | Промышленные и общественные здания | - | Алюминий, пластмассы | ||||||
| "Северный фонарь"* | То же | Промышленные здания | 330-30 | - | ||||||
| Солнцезащитная шахта | Общественные и промышленные здания | - | - | |||||||
| Подвесной потолок - решетка | Защита от светового дискомфорта | То же | - | Алюминий, пластмассы | ||||||
| Шпренгельный фонарь | То же | То же | - | - | ||||||
| Ставни-жалюзи* (сдвижные и складывающиеся) | Световой и тепловой комфорт | Жилые здания и детские учреждения | 0-360 45-315 | Дерево, алюминий, пластмассы | ||||||
| Штора (свертывающаяся, откидная) | Защита от светового и теплового дискомфорта | Жилые здания, гостиницы | 45-315 | Деревянные, алюминиевые и пластмассовые планки (пустотелые) | ||||||
| Маркизы откидные | То же | Общественные и промышленные здания со зрительной работой ниже III разряда по СНиП 23-05-95 | 45-315 | Солнцезащитные ткани, дерево, алюминий, пластмассы | ||||||
| Веерные жалюзи для зенитного фонаря * | Световой и тепловой комфорт | Промышленные и общественные здания | - | Алюминий | ||||||
| Штора (свертывающаяся) | То же | Жилые здания и детские учреждения | 45-315 | Солнцезащитные ткани, планки | ||||||
| Штора-жалюзи | Защита от светового дискомфорта | Любые здания | 90-270 | Алюминий, пластмассы | ||||||
| Штора | То же | То же, кроме помещений со зрительной работой выше III разряда по СНиП 23-05-95 | 90-270 | Солнцезащитные ткани | ||||||
| 3. Солнцезащитные изделия из стекла и пленок | ||||||||||
| Теплоотражающие стекла | Защита от теплового дискомфорта | Любые, кроме жилых зданий, детских, учебных и лечебных учреждений | 45-315 0-360 | Металлизированные покрытия | ||||||
| Светорассеивающие стекла, пластмассы и стеклопластики | Защита от светового и теплового дискомфорта | Фонари и верхние части окон промышленных зданий | 45-315 | |||||||
| Стевит (термолюкс) | То же | Верхние части окон промышленных зданий | 90-270 | Прокладки из стеклотканей | ||||||
| Профильное стекло и блоки (стеклянные коробчатые) | То же | То же | 90-270 | - | ||||||
| 4. Солнцезащитные устройства для территорий | ||||||||||
| Сезонный тент-жалюзи | Тепловой и ультрафиолетовый комфорт | Детские и спортивные площадки, тротуары | - | Солнцезащтные ткани, алюминий | ||||||
| Целярий (солнцезащитный воздушный бассейн) | То же | Санатории, курорты | 180 | Алюминий, дерево | ||||||
| III. ТЕХНИЧЕСКИЕ | ||||||||||
| Кондиционирование воздуха | Защита от теплового дискомфорта | - | 0-360 | - | ||||||
| а) централизованное | Промышленные и общественные здания | - | - | |||||||
| б) местное | Жилые и общественные здания | - | - | |||||||
| Радиационное охлаждение | То же | То же | 0-360 | - | ||||||
| Водоразбрызгивающие установки | То же | То же | - | - | ||||||
Примечание. Солнцезащитные устройства, отмеченные значком*, являются универсальными устройствами.
