в) реализуют каждую функцию переменных A,B,C как функцию трех переменных, получают выходные сигналы первого уровня;

г) подают эти входные сигналы первого уровня на восьмивходовой мультиплексор, который управляется комбинациями сигналов D,E,F, поступающими на шины выборки.

Покажем это на примере функции

f(ABCDEF)=∑0,2,4,5,6,9,10,11,12,13,14,15,17,

24,25,26,28,29,30,31,32,33,37,38,39,

43,44,45,48,51,58,59,60,63.

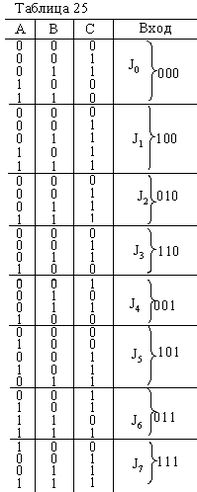

В таблице истинности (табл.25) покажем только те наборы, на которых функция обращается в единицу (рис.10).

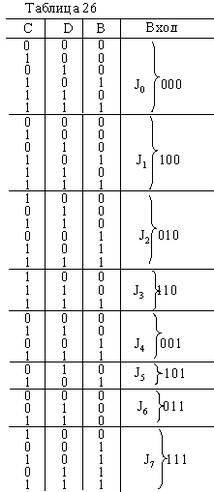

В некоторых случаях схема может быть упрощена перестановкой аргументов, которые должны быть включены на первом уровне. Переменные должны располагаться так, чтобы для двух или более групп J_i их значения были бы или инверсны друг другу, или имели бы одинаковые значения. В этих случаях один и тот же элемент можно использовать несколько раз (если для некоторых J_i аргументов на первом уровне принимают одинаковые значения). Если аргументы на первом уровне для некоторых значений J_i –х принимает противоположные значения, то в этом случае можно использовать инверсию от J_i –го выхода. Заданную функцию f(ABCDEF) можно реализовать путем преобразования ее в функцию 1-го уровня f(CDB) (вместо f(ABC)) и комбинацию переменных второго уровня EFA. При такой группировке значения функции f(CDB) одинаковы для членов второго уровня J₀ и J₁, а член второго уровня J₇ является дополнением J₆. В результате такой группировки для реализации заданной функции требуется на два четырехвходовых мультиплексора меньше, чем в предыдущем случае (табл.26).

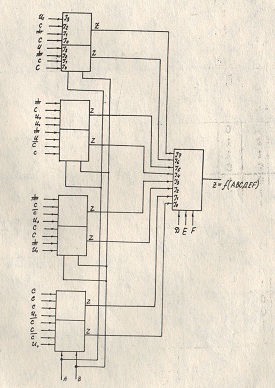

Рис.10.

Так как последовательные устройства можно рассматривать в качестве обычных логический устройств с обратными связями, то это означает, что мультиплексор может быть использован и при реализации конечных автоматов.
