Национальный исследовательский университет

«Московский Энергетический Институт»

Институт автоматики и вычислительной техники

Кафедра прикладной математики

Лабораторная работа №6

По дисциплине «Проектирование крупных программных систем и баз данных»

На тему «Реализация одного из структурных шаблонов проектирования»

Выполнила студентка

Группы А-13-08

Степная Е.В.

Проверил

Куриленко И.Е.

Москва, 2012

Адаптер

Категория – структурный шаблон.

Описание

Адаптер - структурный шаблон проектирования, предназначенный для организации использования функций объекта, недоступного для модификации, через специально созданный интерфейс.

По схеме, используемой для работы с адаптируемым объектом, выделяют два варианта:

• Адаптер объекта – использует композицию, т.е. содержит экземпляр адап-тируемого объекта.

• Адаптер класса – использует наследование от адаптируемого объекта для получения его функциональности.

Уместность применения

Шаблон следует применять, если

• существующий объект, называемый адаптируемым, предоставляет необходимые функции, но не поддерживает нужного интерфейса;

• (или) неизвестно заранее, с каким интерфейсами придется работать адаптируемому объекту;

• (или) формат входных или выходных данных метода не совпадает с требуемым.

Преимущества, достигаемые при применении шаблона

• инкапсуляция реализации внешних классов (компонентов, библиотек), система становится независимой от интерфейса внешних классов;

• переход на использование других внешних классов не требует переделки самой системы, достаточно реализовать один класс Adapter.

Недостатки шаблона

• Задача преобразования интерфейсов может оказаться непростой в случае, если клиентские вызовы и (или) передаваемые параметры не имеют функционального соответствия в адаптируемом объекте.

Детали реализации

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

namespace Lab6

{

class Program

{

// "Adaptee"

class Adaptee

{

public void SpecificRequest()

{

Console.WriteLine("Действия класса Adaptee");

}

}

//"Target"

class Target

{

public virtual void Request()

{

Console.WriteLine("Действия класса Target");

}

}

// "Adapter"

class Adapter : Target

{

private Adaptee adaptee = new Adaptee();

public override void Request()

{

// Possibly do some other work

// and then call SpecificRequest

adaptee.SpecificRequest();

}

}

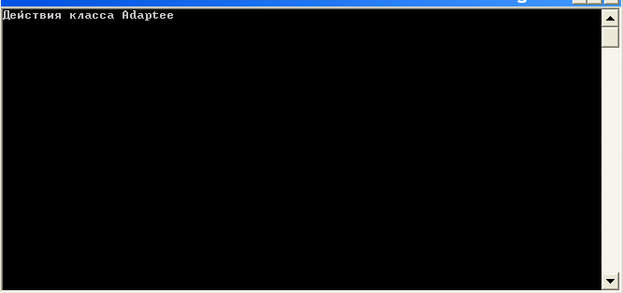

static void Main(string[] args)

{

// Create adapter and place a request

Target target = new Adapter();

target.Request();

Console.Read();

}

}

}

UML-диаграммы

Диаграмма классов

Диаграмма последовательности

Литература

• http://ru.wikipedia.org/wiki/%D0%90%D0%B4%D0%B0%D0%BF%D1%82%D0%B5%D1%80_(%D1%88%D0%B0%D0%B1%D0%BB%D0%BE%D0%BD_%D0%BF%D1%80%D0%BE%D0%B5%D0%BA%D1%82%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F)

• http://andrey.moveax.ru/patterns/oop/structural/adapter/
