Продолжительность отопительного периода: no = 257суток = 6165 часов
Система теплоснабжения жилых микрорайонов 15 суток в году отключается на испытания и ремонты.
Время работы системы теплоснабжения в течение года: nцт = 24* 365 – 15*24= 8400 (час)
Годовой расход теплоты для всех потребителей теплоты вычисленный графическим способом:
2.2. Вычисление годового расхода теплоты для всех потребителей теплоты расчетным способом:
Определение средней отопительной тепловой нагрузки за отопительный период:
кВт
Средняя температура воздуха отопительного периода: tнср = -9,7 ºС
Определение годового расхода теплоты на отопление:
МВт*час/год
Определение годового расхода теплоты на горячее водоснабжение:
МВт*час/год
Определение годового расхода теплоты для всех потребителей теплоты расчетным способом:
МВт*час/год
2.3. Определение погрешности расчетного способа вычисления годового расхода теплоты (по сравнению с графическим способом):
- годовой расход теплоты определённый графическим методом
= 168058,9628 МВт*час
- годовой расход теплоты определённый расчётным методом
=166527,415 МВт*час

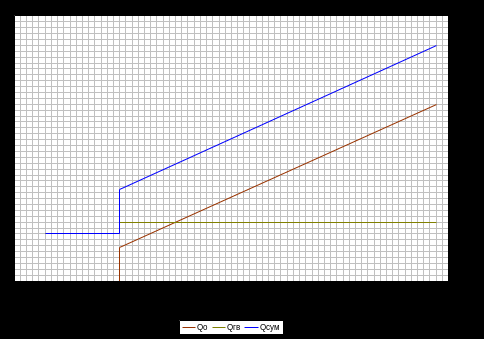

Рисунок 2.1. Зависимость расхода теплоты на отопление и горячее водоснабжение от наружной температуры.
Рисунок 2.2. Продолжительность тепловой нагрузки на отопление и горячее водоснабжение (график Росандера).
3. Расчет и построение графиков температур и расходов сетевой воды для системы теплоснабжения микрорайонов.
3.1 Расчет регулирования отпуска теплоты для систем отопления жилых и общественных зданий. Определение основных показателей качества потребления тепловой энергии. Определение расходов сетевой воды в подающем и обратном трубопроводах тепловой сети.
Принципиальная схема системы теплоснабжения представлена на рисунке 3.1.
Температурный график регулирования отопительной тепловой нагрузки в расчетном режиме
: 130/70 C.
Рассчитать температурный перепад в системе отопления в расчетном режиме:
С
Температура сетевой воды на входе в отопительные приборы жилых и общественных зданий микрорайонов в расчетном режиме
С.
Найти разность температур сетевой воды в отопительных приборах в расчетном режиме:
С
Определить температурный напор отопительных приборов в расчетном режиме:
С
Рассчитать температуру начала “излома” температурного графика:
Температура сетевой воды в подающем трубопроводе
тепловой сети в зоне излома: τо1 = 70 ºС
Относительная отопительная тепловая нагрузка:
С
Методом последовательных приближений найти значение:
С
Определить температуру сетевой воды в подающем и обратном трубопроводе тепловой сети и на входе в отопительные приборы в зависимости от температуры наружного воздуха:
Последовательно принимая значение tн = -43; -38; -33; -28; -23; -18; -13; -8; -5,77; ºС, найти значения
, τо1, τо2, τо3 и заносим их в сводную таблицу 3.1.
Пример расчета температуры сетевой воды в подающем и обратном трубопроводе тепловой сети и на входе в отопительные приборы в зависимости от температуры наружного воздуха:
Пусть температура наружного воздуха будет равна: -38 0С.
0С
0С
0С
Таблица 3.1.1 - Значения температур сетевой воды в зависимости от температуры наружного воздуха при центральном качественном регулировании тепловой нагрузки.
Данные, полученные в результате расчета температуры сетевой воды в подающем и обратном трубопроводе тепловой сети занесены в таблицу 3.1.1
| tн , ºС | | Qо, МВт | τо1, ºС | τо2, ºС | τо3, ºС |
| -43 | 1 | 30 | 130 | 70 | 95 |
| -38 | 0,920 | 27,619 | 122,229 | 66,991 | 90 |
| -33 | 0,841 | 25,238 | 114,389 | 63,912 | 84,944 |
| -28 | 0,761 | 22,857 | 106,471 | 60,756 | 79,804 |
| -23 | 0,682 | 20,476 | 98,465 | 57,513 | 74,576 |
| -18 | 0,603 | 18,095 | 90,360 | 54,169 | 69,249 |
| -13 | 0,523 | 15,714 | 82,138 | 50,710 | 63,805 |
| -8 | 0,444 | 13,333 | 73,779 | 47,113 | 58,224 |
| -5,77 | 0,409 | 12,271 | 70 | 45,457 | 55,683 |
График температур сетевой воды в зависимости от температуры наружного воздуха представлен на рисунке 3.1.
3.1.2.Определяется относительная тепловая нагрузка для “зоны излома” температурного графика:
Так как G = const,
Так как по условию данной работы регулирование в зоне "излома" не производится, то расход сетевой воды на отопление останется тем же, каким и был, то есть равным расходу сетевой воды на отопление в расчётном режиме.
В зоне "излома" температура воды в подающем трубопроводе сети
изменяться не будет и останется равной 70 'C.
Поэтому выражение для определения относительной тепловой нагрузки будет выглядеть так:
Методом последовательных приближений находим значения относительной тепловой нагрузки для “зоны излома” температурного при tн с шагом в 2 ºС, и заносим их в сводную таблицу.
Определение температур сетевой воды в подающем и обратном трубопроводе тепловой сети и на входе в отопительные приборы в зависимости от температуры наружного воздуха:
Пример расчета температур сетевой воды в подающем и обратном трубопроводе тепловой сети и на входе в отопительные приборы в зависимости от температуры наружного воздуха:
Пусть температура наружного воздуха будет равна: -5,77 0С
0C
0С
0С
Таблица 3.1.2 - Сводных значений температур сетевой воды в зависимости от температуры наружного воздуха в “зоне излома”.
Данные, полученные в результате расчета температуры сетевой воды в подающем и обратном трубопроводе тепловой сети в зависимости от температуры наружного воздуха занесены в таблицу 3.1.2
| tн , ºС | | Qо, МВт | τо1, ºС | τо2, ºС | τо3, ºС |
| -5,77 | 0.409 | 12,27 | 70 | 45,46 | 55,685 |
| -4 | 0.399 | 11,97 | 70 | 46,06 | 56,035 |
| -2 | 0.387 | 11,61 | 70 | 46,78 | 56,455 |
| 0 | 0.375 | 11,25 | 70 | 47,5 | 56,875 |
| 2 | 0.364 | 10,92 | 70 | 48,16 | 57,26 |
| 4 | 0.352 | 10,56 | 70 | 48,88 | 57,68 |
| 6 | 0.34 | 10,2 | 70 | 49,6 | 58,1 |
| 8 | 0.329 | 9,87 | 70 | 50,26 | 58,485 |
График температур сетевой воды в зависимости от температуры наружного воздуха представлен на рисунке 3.1.
Рисунок 3.1. График температур сетевой воды в зависимости от температуры наружного воздуха.
3.1.2 Определение расходов сетевой воды в подающем и обратном трубопроводах тепловой сети.
