Ротор турбины №1 ТЭЦ МЭИ (543860)

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла

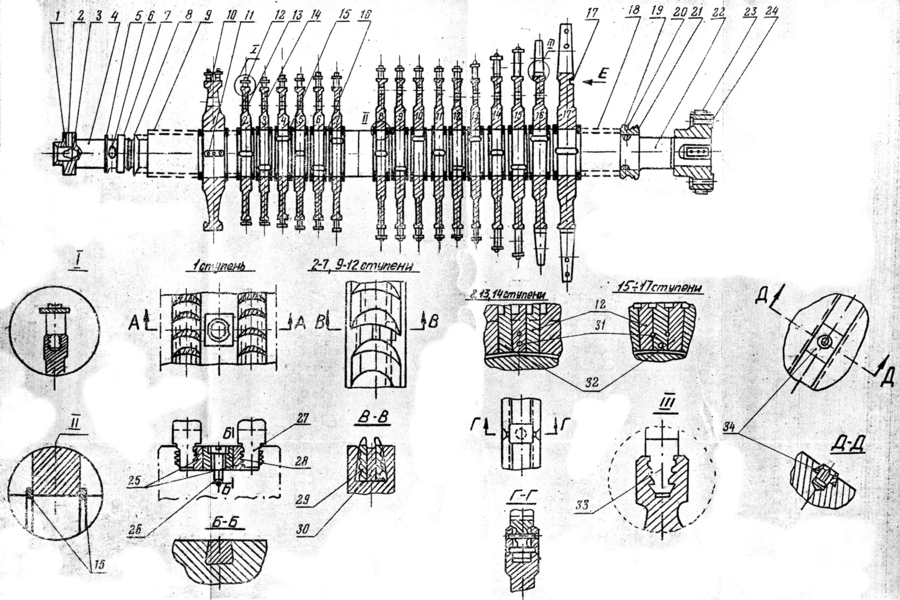

Рис. 2.6. Ротор турбины № 1: 1 — рабочее колесо насоса (оно же — гребень упорного подшипника); 2 — обтекатель масляного насоса; 3 — стопор обтекателя; 4 — шейка переднего опорного под­шипника; 5 — маслоотбойный гребень; 6 — бойковое устройство; 7 — гребеиь реле осевого сдвига; 8 — пароотбойный гребень; 9 — усики переднего лабиринтового уплотнения; 10 — диск регулирующей ступени; 11—шпонка диска; 12 — рабочие лопатки; 13—разгрузочные отверстия; 14 — диск ступени давления; 15 — кольца, фиксирующие диски; 16 — проточки под диафрагменными уплотнениями; 17—проточки для балансировочных грузов; 18 — усики заднего лабиринтового уплотнения; 19 — пароотбойный гребень; 20 — винт, стопорящий втулку; 21 — маслоотбойный гребень; 22 — шейка заднего опорного подшипника; 23— храповое колесо валоповоротного устройства; 24 — полумуфта соединительной муфты турбины и генератора; 25 — боковой клин замка первой ступени; 26 — винт, стопорящий замок; 27 — замковая лопатка первой ступени; 28 — вставка замка первой ступени; 29 — замковое промежуточное тело; 30 — замковый клин; 31 — штифты-заклепки; 32 — замковые лопатки 2—17-й ступеней; 33 — зубчиковый хвост лопатки; 34 — балансировочный груз
