Продольный разрез турбины №1 (543858)

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла

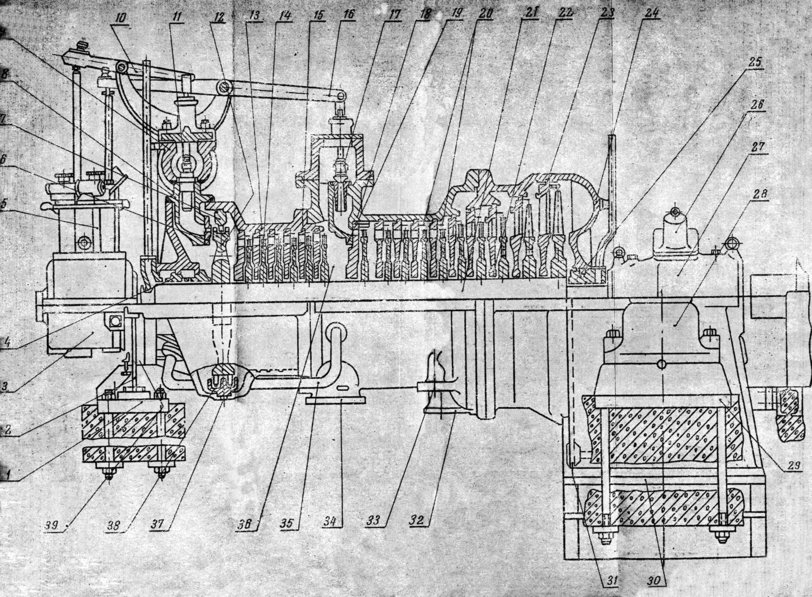

Рис. 2.2. Продольный разрез турбины № 1: 1— передняя фундаментная плита; 2 —гибкая опора; 3 — корпус переднего подшипника; 4 — переднее концевое уплотнение; 5—блок регулирования; 6 —сегмент сопл; 7 — направляющий аппарат регулирующей ступени; 8 — сопловая коробка; 9—клапанная коробка; 10 — рычажный привод регулирующих клапанов ЧВД; 11 — регулирующий клапан ЧВД; 12 — двухвенечное рабочее колесо; 13—передняя часть корпуса; 14 — одновенечное рабочее колесо; 15 — сварная диафрагма; 16— рычажный привод регулирующих клапанов ЧНД; 17 — регулирующий клапан ЧНД; 18 — средняя часть корпуса; 19 — сопловая коробка ЧНД; 20 — уплотнительные козырьки; 21 — вал; 22—расточка под обойму диафрагменного уплотнения; 23 — чугунная диафрагма; 24 — выхлопной патрубок; 25 —заднее концевое уплотнение; 26 — валопоуоротное устройство; 27 —корпус заднего подшипника; 28 — опорные лапы ЧНД; 29 — рундаментная плита; 30 — фланец для крепления переходного патрубка к конденсатору; 31 — подвод пара от регулятора уплотнений; 32 — патрубок отбора пара на подогреватель низкого дав­ления; 33 — патрубок отбора пара на деаэратор; 34 — патрубок промышленного регулируемого отбора 35 — перепуск пара из переднего уплотнения; 36 — камера промышленного отбора; 37 — дренаж из камеры регулирующей ступени; 38 — паровой щит; 39 — полуфланец крепления кор пуса переднего подшипника
