МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Кафедра электротехники и интроскопии

Лабораторная работа № 3

ИССЛЕДОВАНИЕ РЕЗИСТИВНОГО ДАТЧИКА РАСХОДА.

.

Цель: ознакомление с принципами измерения расхода и исследование влияние на работу резистивного датчика расхода различных мешающих факторов.

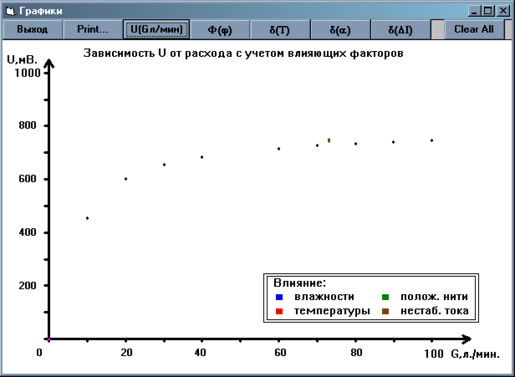

1. Зависимость показаний вольтметра от расхода при t = 20 C

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	455,6	602,9	656,3	685,4	704,3	717,7	727,9	735,9	742,5	748

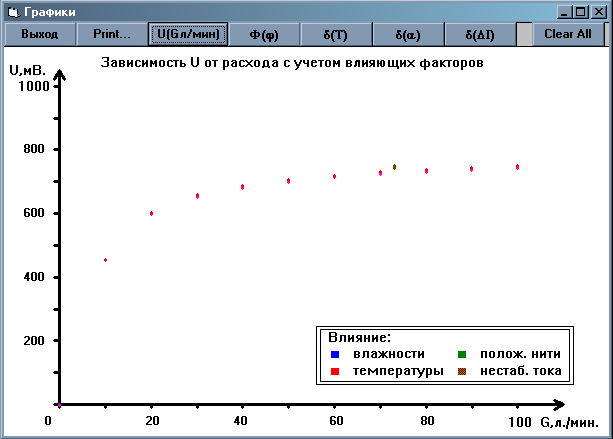

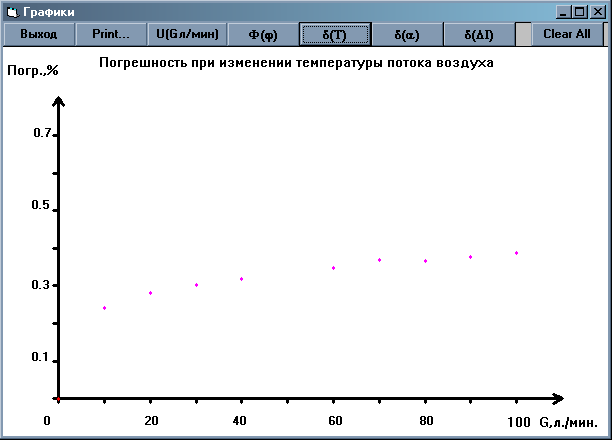

1. Зависимость показаний вольтметра от расхода при t = 15 и 25 C.

t = 15 C

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	454,5	601,2	654,3	683,2	701,9	715,2	725,2	733,2	739,7	745,1

t = 25 C

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	456,8	604,6	658,4	687,8	706,8	720,3	730,6	738,7	745,3	750,9

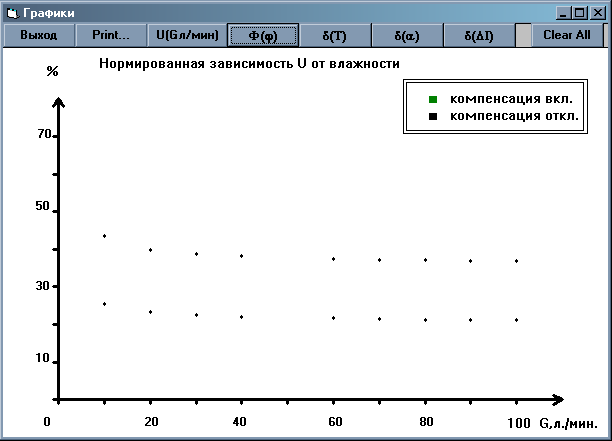

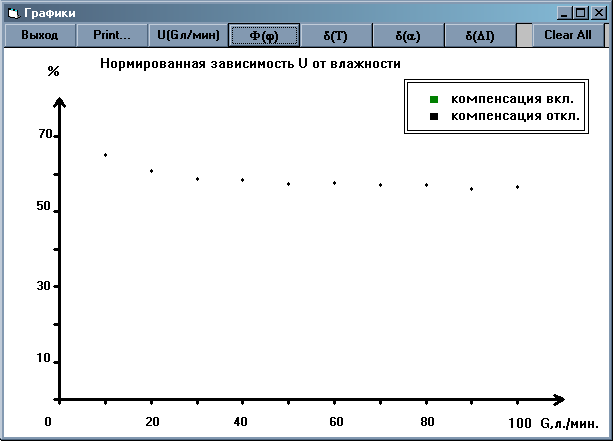

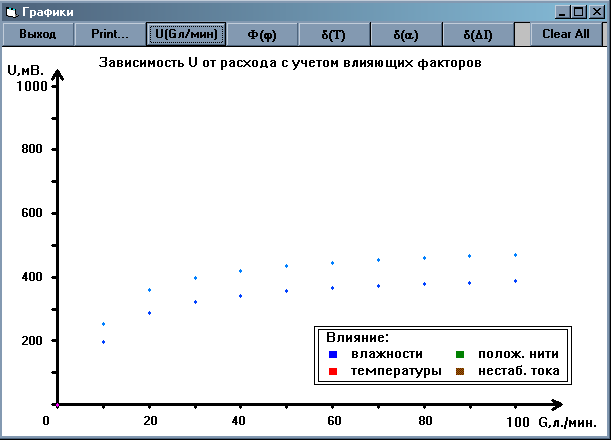

1. Зависимость показаний вольтметра от расхода при t = 20 C и относительной влажности 25%, 50%, 75% и 100%.

Влажность 25%

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	339,1	462	508,1	533,3	549,7	561,5	571	578,1	583,9	588,8

Влажность 50%

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	256,2	361,3	400,3	423,1	437,6	448,1	456	462,4	467,6	472

Влажность 75%

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	198,6	289,7	324,7	344,5	357,5	366,9	374,1	379,8	384,6	388,5

Влажность 100%

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	158,6	238,6	270	287,7	299,5	308	314,6	319,8	324,1	327,8

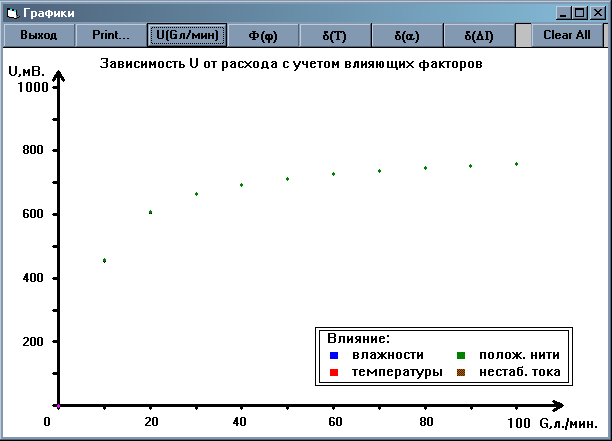

1. Показания вольтметра при влиянии положения нити.

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	460,5	611,1	665,7	695,3	714,5	728,1	738,5	746,6	753,3	758,9

1. Показания вольтметра при влиянии положения нити.

Расход G, л/мин	0	10	20	30	40	50	60	70	80	90	100
U, мВ	0	456,1	603,5	656,6	686,1	705,5	717,5	727,6	736,1	741,7	748,7

Выводы:

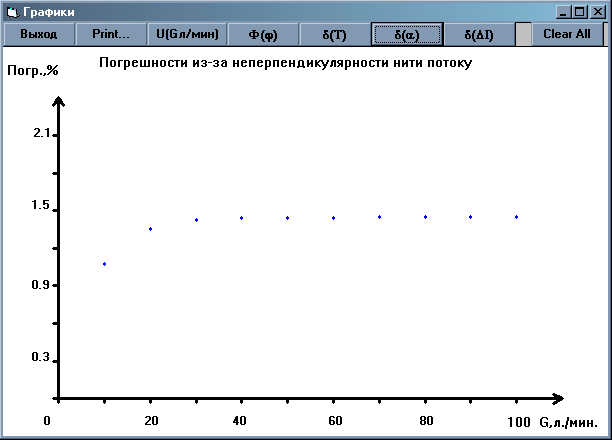

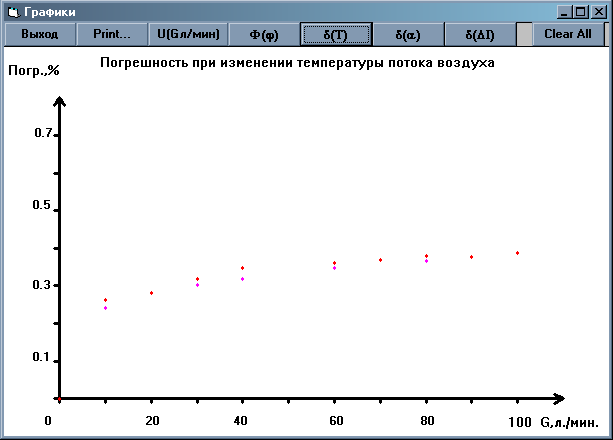

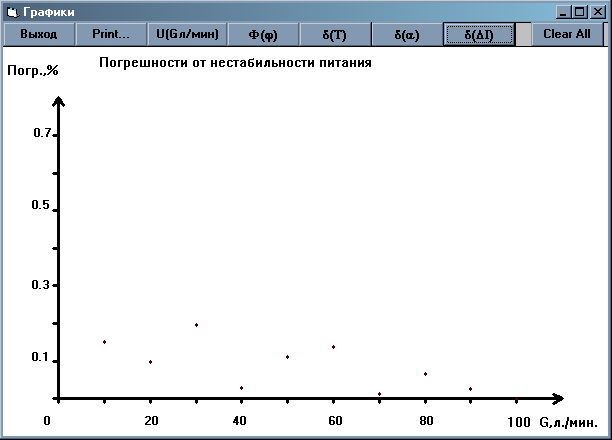

• Как видно из графиков, основную погрешность вносит положение нити, неперпендикулярное потоку. По сравнению с ней погрешностью от нестабильности питания можно пренебречь, незначительно загрубив результат.
