1. Цель работы.

Ознакомление с принципами измерения влажности газов и исследование работы устройства для измерения влажности воздуха на основе диэлькометрического датчика.

1. Домашнее задание.

1. Изучить гигрометрические характеристики количественной оценки влажности газов.

2. ознакомиться с принципом действия электрических датчиков влажности и работой гигрометров на их основе.

1. Задание для выполнения в лаборатории.

1. Запустить программ. Ознакомиться с теоретическими основами и основными методами измерения влажности газов, а также с методом измерения влажности в настоящей лабораторной работе.

2. Пройти тестирование и получить допуск к работе.

3.3. При фиксированных значения температуры в пределах от +5 до +50 ^оС с интервалом 5 ^о снять показания милливольтметра на выходе измерительного устройства от измеряемой относительной влажности при номинальном напряжении источника питания. Построить график зависимости выходного напряжения Uвых устройства от относительной влажности Frel.

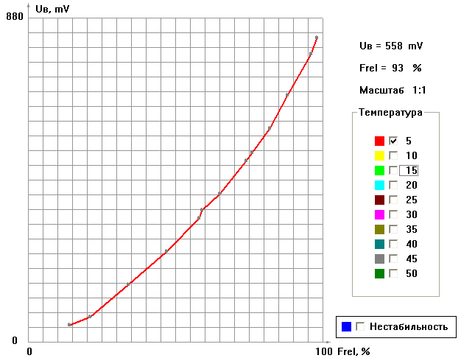

Рис. 1. Показания вольтметра от измеряемой относительной влажности при температуре 5^оС

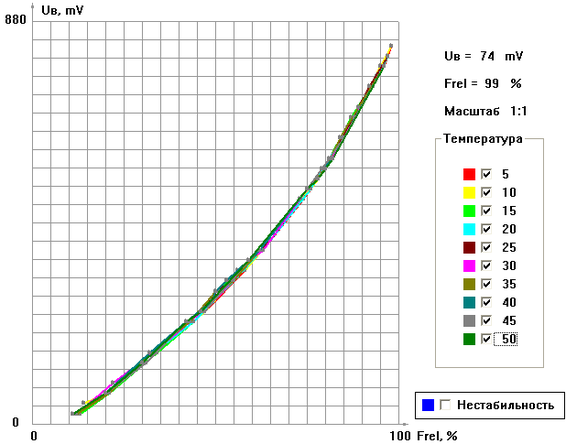

Рис. 2. Показания вольтметра от измеряемой относительной влажности.

3.4. Повторить измерения п. 3.3 при наличии нестабильности напряжения источника питания. Построить график зависимости выходного напряжения Uвых устройства от относительной влажности Frel.

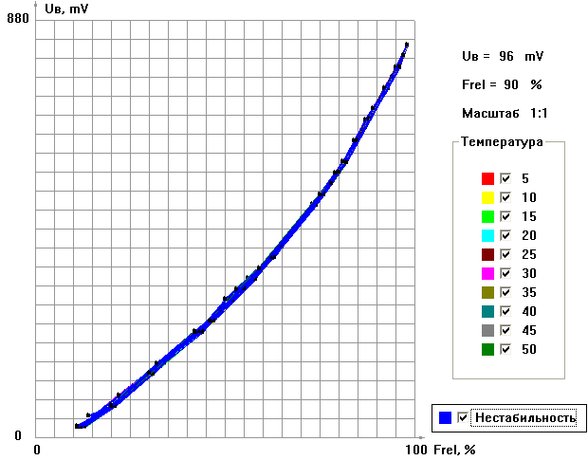

Рис. 3. Показания вольтметра от измеряемой относительной влажности с учетом нестабильности напряжения источника питания.

3.6. Определить общую погрешность измерений для минимального и максимального значений напряжения на каждом из пределов милливольтметра и оценить погрешность измерения влажности.

Погрешность реального милливольтметра типа Ф 4830 на пределе 1 В составляет δо = ± [0.1 + 0.06(Uк/U - 1)], %

где Uк - предел измерений, U - значение измеряемого напряжения.

δизм = δ_Frel + δо,

где δ_Frel - погрешности несовпадения значения влажности в герметичном сосуде с приведенным в таблице.

Для Uк = 100 мВ:

δ_Frel = ± 2 %;

δо_min = ± [0.1 + 0.06(Uк/U - 1)] = ±[0.1+0.06(100/40-1)] = ± 0.2 %

δо_max = ± [0.1 + 0.06(Uк/U - 1)] = ±[0.1+0.06(100/840-1)] = ± 0.05 %

δизм.min = ± (2 + 0.2) = ± 2.2 %

δизм.max = ± (2 + 0.05) =± 2.05 %

Для Uк = 1000 мВ:

δ_Frel = ± 2 %;

δо_min = ± [0.1 + 0.06(Uк/U - 1)] = ±[0.1+0.06(1000/40-1)] = ± 1.5 %

δо_max = ± [0.1 + 0.06(Uк/U - 1)] = ±[0.1+0.06(1000/840-1)] = ± 0.11 %

δизм.min = ± (2 + 1.5) = ± 3.5 %

δизм.max = ± (2 + 0.11) =± 2.11 %

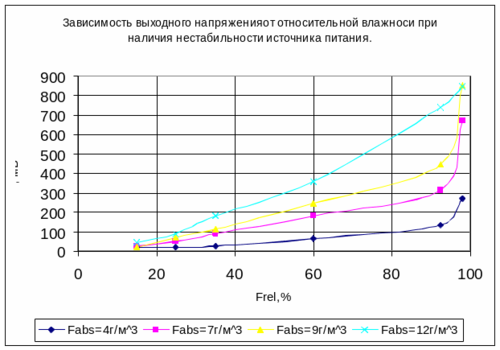

3.7. Для 4 – 6 фиксированных значений абсолютной влажности, изменяя температуру с шагом 10 ^оС, снять зависимость выходного напряжения относительной влажности при наличии нестабильности источника питания.

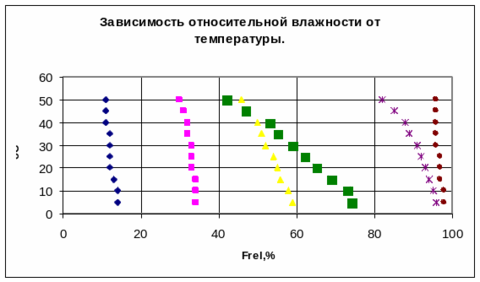

3.8. Используя график п.3.3 и 3.4 построить семейство кривых зависимости относительной влажности от температуры при фиксированных значениях абсолютной влажности.

3.9. Сделать вывод о влиянии температуры на значение относительной влажности при известном значении абсолютной влажности в камере.

Можно сделать вывод, что значение относительной влажности Frel уменьшается при увеличении температуры (так как при увеличении температуры происходит увеличение влажности насыщения).
