Титульник и цель работы с рисунком (540049)
Текст из файла
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «МАМИ»
Кафедра: «Транспортные ГТД»
Лабораторная работа
«Тепловые характеристики трубчато-ребристого теплообменника»
Преподаватель: Кустарев Ю.С.
Студент: Лапшин О.С.
Группа: 9-АГТ-6
МОСКВА 2009
Цель работы:
-
Изучить конструкцию радиатора, устройство лабораторной установки и систему измерений.
-
Получить экспериментально тепловую характеристику радиатора в размерном и безразмерном виде.
Лабораторная установка.

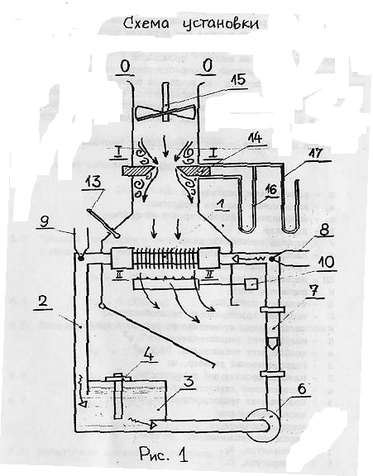

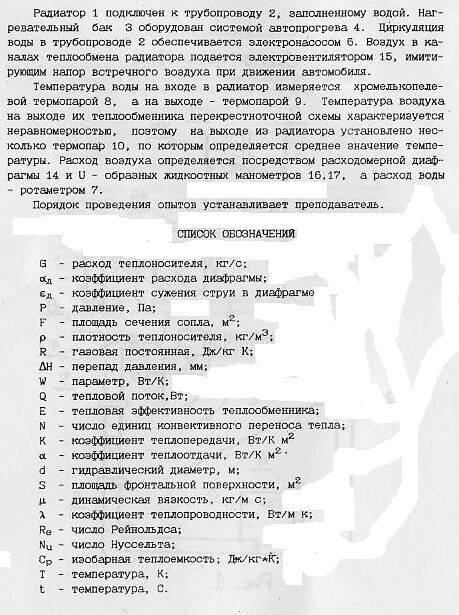

Лабораторная установка предназначена для изучения характеристик водо-воздушного радиатора, который принадлежит к группе компактных теплообменников (гидравлический диаметр каналов менее 3 мм). В качестве объекта изучения выбран радиатор-отопитель салона автомобиля ВАЗ-2101, заключенный в пластмассовый корпус. Радиатор состоит из 48 плоскоовальных латунных трубок, расположенных в коридорном порядке в три ряда, и оребряющих латунных пластин. Концы трубок впаяны в бачки, имеющие патрубки для подключения к системе охлаждения двигателя. Толщина стенок трубок составляет 0.15 мм, толщина пластин равна 0.08.
Протокол измерений
| Величина | ΔHД, мм | Hрот, дел | t1Г, ⁰C | t2Г, ⁰C | t2X1, ⁰C | t2X2, ⁰C | t2X3, ⁰C | t2X4, ⁰C | t2X5, ⁰C | t2X6, ⁰C | t2X7, ⁰C | t2X8, ⁰C | t2X9, ⁰C | ΔH1, мм | t1X, ⁰C |
| 1 | 55 | 10 | 80 | 50 | 46 | 60 | 40 | 60 | 46 | 46 | 56 | 43 | 45 | 35 | 22 |
| 2 | 53 | 10 | 80 | 50 | 48 | 62 | 41 | 60 | 47 | 48 | 52 | 46 | 47 | 40 | 22 |
| 3 | 45 | 10 | 80 | 66 | 48 | 54 | 44 | 60 | 48 | 48 | 53 | 46 | 48 | 50 | 22 |
| 4 | 40 | 10 | 80 | 50 | 48 | 54 | 45 | 54 | 48 | 49 | 54 | 46 | 48 | 60 | 22 |
| 5 | 35 | 10 | 80 | 68 | 49 | 55 | 46 | 54 | 48 | 49 | 58 | 45 | 48 | 62 | 22 |
Зависимость Q=f(GX)
| Номер опыта | Тепловой поток в радиаторе Q, Вт | Расход воздуха GX, кг/с |
| 1 | 3310 | 0,122 |
| 2 | 3370 | 0,12 |
| 3 | 3082 | 0,111 |
| 4 | 2873 | 0,104 |
| 5 | 2752 | 0,098 |
Зависимость NuX=f(ReX)
| Номер опыта | Число Нуссельта Nu | Число Рейнольдса Re |
| 1 | 1.172*10-4 | 642.971 |
| 2 | 1.248*10-4 | 630.689 |
| 3 | 1.252*10-4 | 581.55 |
| 4 | 1.242*10-4 | 548.734 |
| 5 | 1.316*10-4 | 513 |
