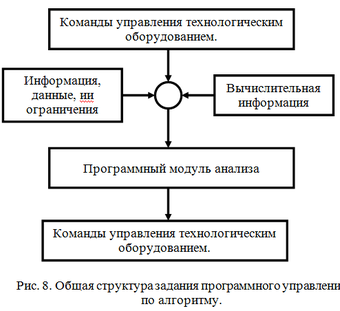

Структурная схема управления по алгоритму представлена на рисунке 8.
Программное управление по алгоритму имеет следующие преимущества:
-
Возможность описания любого процесса.
-
Возможность учёта любых факторов.
-
Сравнительная лёгкость программной реализации по готовому алгоритмическому описанию.
-
Универсальность.
В то же время, программное управление по алгоритму имеет следующие недостатки:
-
Громоздкость и крайняя ненаглядность.
-
Трудность для понимания процесса.
-
сложность модернизации технол. процесса
-
Сложность модернизации технологического процесса.
Программное управление по циклограммам.
Циклограмма представляет собой наглядное графическое представление зависимости состояний выходных сигналов устройства управления от входных сигналов устройства управления, между собой и во времени. Циклограмма фиксирует весь отрезок циклического процесса управления оборудованием, отражая моменты включения и выключения каждой управляемой составной части оборудования, а так же показывает диаграмму ожидаемой (нормальной) реакции оборудования – сигналов от датчиков.
На циклограмме показываются все входные и выходные сигналы в виде зависимостей U=f(t).
