Для задания №1 найдите закон управления под номером, соответствующим номеру Вашего варианта.

Примечание: знак «минус» обозначает инверсию сигнала,

знак «*» обозначает логическое умножение,

X_n - сигналы от датчиков,

Y_n – выходные управляющие сигналы.

Вариант 1.

Y ₁=X₀*X₁*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=(-Y₁) Сигналы Y установить от порта Z0

Y₃=X₂*X₄*Y₁

Вариант 2.

Y ₁=X₀*X₁*X₂*(-X₃) Сигналы X установить от порта E1

Y₂=X₄*Y₁ Сигналы Y установить от порта Z0

Y₃=(-Y₂)

Вариант 3.

Y ₁=X₀*(-X₁)*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=Y₁ Сигналы Y установить от порта Z1

Y₃=X₂*X₄*X₀*Y₁

Вариант 4.

Y₁=(-X₀)*(-X₁)*X₂*(-X₃) Сигналы X установить от порта E1

Y₂=(-Y₁) Сигналы Y установить от порта Z1

Y₃=X₂*X₄*X₀*Y₁

Вариант 5.

Y₁=(-X₀)*(-X₁)*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=Y₁ Сигналы Y установить от порта Z2

Y₃=X₂*X₄*(-X₀)*Y₂

Вариант 6.

Y₁=(-X₀)*(-X₁)*X₂*(-X₃) Сигналы X установить от порта E1

Y₂=X₅*Y₁ Сигналы Y установить от порта Z2

Y₃=X₂*X₄*(-X₀)*Y₁

Вариант 7.

Y₁=-(X₀*X₁*X₂*(-X₃)) Сигналы X установить от порта E2

Y₂=(-Y₁) Сигналы Y установить от порта Z2

Y₃=X₂*X₄*Y₂

Вариант 8.

Y₁=-(X₀*(-X₁)*X₂*X₃) Сигналы X установить от порта E2

Y₂=(-Y₁) Сигналы Y установить от порта Z1

Y₃=X₂*X₃*(-Y₁)

Вариант 9.

Y₁=-((-X₀)*(-X₁)*X₂*X₃) Сигналы X установить от порта E2

Y₂=(-Y₁) Сигналы Y установить от порта Z0

Y₃=(-X₂)*X₄*(-Y₁)

Вариант 10.

Y₁=(-X₀)*(-X₁)*X₂*X₃ Сигналы X установить от порта E0

Y₂=(-Y₁) Сигналы Y установить от порта Z0

Y₃=(-X₃)*X₄*Y₁

Вариант 11.

Y ₁=X₀*(-X₁)*(-X₂)*X₄ Сигналы X установить от порта E0

Y₂=(-Y₁) Сигналы Y установить от порта Z1

Y₃=(-Y₂)

Y₄=(-X₃)*Y₃

Вариант 12.

Y ₁=X₀*(-X₁)*(-X₂)*X₄ Сигналы X установить от порта E0

Y₂=Y₁ Сигналы Y установить от порта Z2

Y₃=(-Y₂)

Y₄=(-X₃)*X₄*Y₂

Вариант 13.

Y ₁=X₂*(-X₀)*(-X₁)*X₃ Сигналы X установить от порта E1

Y₂=X₄*Y₁ Сигналы Y установить от порта Z0

Y₃=(-Y₂)

Y₄=(-X₂)*X₀*Y₂

Вариант 14.

Y ₁=-(X₀*(-X₁)*(-X₂)*X₃) Сигналы X установить от порта E1

Y₂=X₄*(-Y₁) Сигналы Y установить от порта Z1

Y₃=(-Y₂)

Y₄=(-X₅)*X₆*Y₂

Вариант 15.

Y ₁=-((-X₀)*(-X₁)*(-X₂)*X₃) Сигналы X установить от порта E1

Y₂=X₂*(-Y₁) Сигналы Y установить от порта Z2

Y₃=Y₂*X₄

Y₄=(-X₅)*X₆*Y₃

Вариант 16.

Y ₁=X₂*X₃ Сигналы X установить от порта E2

Y₂=(-X₂)*(-X₃)*X₄ Сигналы Y установить от порта Z0

Y₃=Y₂*X₄*(-X₅)

Y₄=(-X₅)*X₆*Y₃

Вариант 17.

Y ₁=X₂*X₃*(-X₄) Сигналы X установить от порта E2

Y₂=-((-X₂)*(-X₅)*X₆) Сигналы Y установить от порта Z1

Y₃=X₀*(-X₂)*(-Y₂)

Y₄=X₅*X₄*Y₃

Вариант 18.

Y ₁=-(X₀*X₁*(-X₂)) Сигналы X установить от порта E2

Y₂=-((-X₂)*(-X₃)*X₄) Сигналы Y установить от порта Z2

Y₃=Y₂

Y₄=X₀*(-X₄)*(-Y₃)

Вариант 19.

Y ₁=X₀*(-X₁)*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=X₄*Y₁ Сигналы Y установить от порта Z0

Y₃=X₂*X₄*X₀*Y₂

Y₄=X₅*X₆*X₀

Вариант 20.

Y ₁=X₀*(-X₁)*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=X₄ Сигналы Y установить от порта Z1

Y₃=X₂*X₄*X₀

Y₄=X₅*X₆*X₀

Вариант 21.

Y ₁=X₀*X₁*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=X₃ Сигналы Y установить от порта Z2

Y₃=X₂*X₄*X₀

Y₄=Y₃*X₅*X₆*(-X₄)

Вариант 22.

Y ₁=X₁*X₃*(-X₄) Сигналы X установить от порта E1

Y₂=Y₁*X₀ Сигналы Y установить от порта Z0

Y₃=X₂*X₄*X₀

Y₄=Y₃*X₅*X₆*(-X₄)

Вариант 23.

Y ₁=X₁*X₃*(-X₄) Сигналы X установить от порта E1

Y₂=Y₁*X₀ Сигналы Y установить от порта Z1

Y₃=-(X₂*X₄*X₀)

Y₄=(-Y₃)*X₆*(-X₄)

Вариант 24.

Y ₀=(-X₁)*(-X₂)*X₃ Сигналы X установить от порта E1

Y₁=(-X₄)*X₅*Y₁*X₀ Сигналы Y установить от порта Z2

Y₂=-(X₆*X₇*(-X₀))

Y₃=X₆*(-X₄)*(-Y₂)

Вариант 25.

Y ₀=(-X₁)*(-X₂)*X₃*(-X₄)*X₅ Сигналы X установить от порта E2

Y₁=X₀*(-X₅)*X₄*Y₀ Сигналы Y установить от порта Z0

Y₂=-(X₆*Y₁*(-X₀))

Y₃=X₅*(-X₃)*(-Y₂)

Вариант 26.

Y ₀=X₁*(-X₂)*X₃*(-X₄)*X₅ Сигналы X установить от порта E2

Y₁=Y₀ Сигналы Y установить от порта Z1

Y₂=(-Y₁)

Y₃=(-Y₂)

Y₄=(Y₂)

Вариант 27.

Y ₀=X₁*X₂*X₃*(-X₄)*X₅ Сигналы X установить от порта E2

Y₁=Y₀ Сигналы Y установить от порта Z2

Y₂=(-Y₀)

Y₃=(-Y₀)

Y₄=Y₀

Вариант 28.

Y ₁=X₀*X₁*X₂*(-X₃) Сигналы X установить от порта E0

Y₂=X₄*Y₁ Сигналы Y установить от порта Z0

Y₃=Y₂

Y₄=-(X₅*X₆*X₀)

Вариант 29.

Y ₁=-(X₀*X₂*(-X₃)) Сигналы X установить от порта E0

Y₂=X₄*(-Y₁) Сигналы Y установить от порта Z1

Y₃=Y₂

Y₄=X₅*X₆*X₀

Вариант 30.

Y ₁=-(X₀*(-X₁)*(-X₂)*X₃) Сигналы X установить от порта E0

Y₂=X₄*(-Y₁) Сигналы Y установить от порта Z2

Y₄=(-X₅)*X₆*Y₂

Варианты для задания №2 Таблица №4-1(начало).

N вар	Адреса нагрузок
N вар	Y₀	Y₁	Y₂	Y₃	Y₄	Y₅
1	Z00	Z1A	Z20	Z0A	Z11	Z2A
2	Z01	Z1B	Z21	Z0B	Z12	Z2B
3	Z02	Z1C	Z22	Z0C	Z13	Z2C
4	Z03	Z1D	Z23	Z0D	Z14	Z2D
5	Z04	Z1E	Z24	Z0E	Z15	Z2E
6	Z05	Z1A	Z25	Z0A	Z16	Z2A
7	Z06	Z1B	Z26	Z0B	Z17	Z2B
8	Z07	Z1C	Z27	Z0C	Z18	Z2C
9	Z08	Z1D	Z28	Z0D	Z19	Z2D
10	Z09	Z1E	Z29	Z0E	Z10	Z2E
11	Z0A	Z1A	Z20	Z01	Z11	Z2A
12	Z0B	Z1B	Z21	Z02	Z12	Z2B
13	Z0C	Z1C	Z22	Z03	Z13	Z2C
14	Z0D	Z1D	Z23	Z04	Z14	Z2D
15	Z0E	Z1E	Z24	Z05	Z15	Z2E
16	Z00	Z1A	Z25	Z06	Z16	Z2A
17	Z01	Z1B	Z26	Z07	Z17	Z2B
18	Z02	Z1C	Z27	Z08	Z18	Z2C
19	Z03	Z1D	Z28	Z09	Z19	Z2D
20	Z04	Z1E	Z29	Z01	Z10	Z2E
21	Z05	Z1A	Z20	Z02	Z11	Z2A
22	Z06	Z1B	Z21	Z03	Z12	Z2B
23	Z07	Z1C	Z22	Z04	Z13	Z2C
24	Z08	Z1D	Z23	Z05	Z14	Z2D
25	Z09	Z1E	Z24	Z06	Z15	Z2E
26	Z0A	Z1A	Z25	Z07	Z16	Z2A
27	Z0B	Z1B	Z26	Z08	Z17	Z2B
28	Z0C	Z1C	Z27	Z09	Z18	Z2C
29	Z0D	Z1D	Z28	Z0A	Z19	Z2D
30	Z0E	Z1E	Z29	Z0B	Z10	Z2E
31	Z00	Z1A	Z20	Z0C	Z11	Z2A

Варианты для задания №2 Таблица №4-1(окончание).

N вар	Адреса датчиков				Номер регистра		Разряд бита
N вар	X₀	X₁	X₂	X₃		РЕГ1		N_бита
1	E10	E2A	E05	E14		0F		7
2	E11	E2B	E07	E0C		1F		6
3	E12	E2C	E09	E1A		0E		5
4	E13	E2D	E0A	E1B		1E		4
5	E14	E2E	E0C	E2A		0D		3
6	E15	E2A	E0E	E0C		1D		2
7	E16	E2B	E01	E1B		0C		1
8	E17	E2C	E04	E1A		1C		0
9	E18	E2D	E06	E08		0B		7
10	E19	E2E	E08	E04		1B		6
11	E1A	E21	E00	E25		0A		5
12	E1B	E22	E0B	E2E		1A		4
13	E1C	E23	E0D	E10		09		3
14	E1D	E24	E05	E25		19		2
15	E1E	E25	E07	E27		08		1
16	E1A	E26	E09	E19		18		0
17	E1B	E27	E0A	E14		07		7
18	E1C	E28	E0C	E16		17		6
19	E1D	E29	E0E	E2D		06		5
20	E1E	E21	E01	E11		16		4
21	E10	E2A	E04	E0A		05		3
22	E11	E2B	E06	E0B		15		2
23	E12	E2C	E07	E1C		04		1
24	E13	E2D	E08	E18		14		0
25	E14	E2E	E09	E29		03		7
26	E15	E2A	E0A	E05		13		6
27	E16	E2B	E0B	E1A		02		5
28	E17	E2C	E0C	E07		12		4
29	E18	E2D	E0D	E17		01		2
30	E1A	E22	E0E	E20		11		1
31	E1B	E23	E05	E00		10		0

Варианты для задания №3 Таблица №4-2.

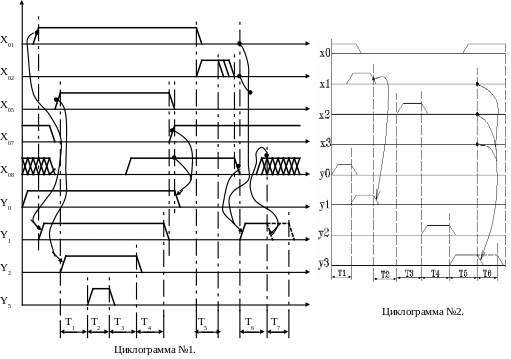

N вар	Номер цикло-граммы	Параметры времени, [сек].
N вар	Номер цикло-граммы	T₁	T₂	T₃	T₄	T₅	T₆	T₇
1	1	2,3	1,2	4,0	6,6	1,0	0,9	0,8
2	2	8,5	14,5	46,0	55,3	8,9	2,5	-
3	3	55,5	-	-	-	-	-	-
4	4	9,5	37,5	82,4	34,5	-	-	-
5	5	16,6	48,5	18,9	-	-	-	-
6	6	65,2	-	-	-	-	-	-
7	7	18,5	33,1	-	-	-	-	-
8	8	15,0	14,0	9,1	-	30,0	25,0	-
9	9	16,5	12,5	85,4	-	-	-	-
10	10	6,4	15,1	4,0	31,0	-	-	-
11	1	5,5	28,0	3,6	1,8	7,4	1,6	1,9
12	2	42,0	2,6	31,5	8,4	0,4	0,8	-
13	3	25,8	-	-	-	-	-	-
14	4	7,6	25,9	50,0	19,6	-	-	-
15	5	33,3	20,0	1,6	-	-	-	-
16	6	28,8	-	-	-	-	-	-
17	7	27,5	2,4	-	-	-	-	-
18	8	29,0	7,1	8,0	-	5,9	7,9	-
19	9	4,6	2,6	31,0	-	-	-	-
20	10	24,4	29,4	9,0	3,7	-	-	-
21	1	7,8	2,8	0,6	0,2	0,7	2,9	5,5
22	2	50,0	30,0	20,0	10,0	1,0	0,1	-
23	3	36,5	-	-	-	-	-	-
24	4	28,0	35,0	44,4	28,0	-	-	-
25	5	3,3	4,8	29,9	-	-	-	-
26	6	51,1	-	-	-	-	-	-
27	7	5,1	30,3	-	-	-	-	-
28	8	5,7	9,9	40,0	-	25,5	3,8	-
29	9	10,0	11,2	38,8	-	-	-	-
30	10	1,5	3,0	29,4	15,0	-	-	-
31	1	7,0	14,0	1,0	2,0	3,0	0,2	0,4
