Кобзев П.А.

Методические указания

по выполнению лабораторных работ по дисциплине «Информационные сети и телекоммуникации»

Лабораторная работа №3

Internet Connection Sharing в MS Windows XP.

Москва – 2009

Содержание

Теоретическая часть. 3

Основные компоненты ICS [2] 4

Распределение адресов в частных IP-сетях 4

Трассировка сетевых соединений с помощью программы tracert 4

Описание работы tracert 4

Настройка ICS в Windows XP 5

Настройка управляющего компьютера 5

Port Forwarding в ICS Microsoft Windows XP 7

Настройка компьютеров-клиентов 9

Практическая часть 12

Настройка главного компьютера 12

Настройка компьютера-клиента под управлением Microsoft Windows XP. 14

Настройка компьютера-клиента под управлением Tiny Core Linux 15

ПРИЛОЖЕНИЕ 16

Создание Microsoft Loopback Adapter в Microsoft Windows XP. 16

Удаление Microsoft Loopback Adapter в Microsoft Windows XP. 20

Подключение виртуальной машины к хост машине через сетевой мост 21

Список литературы 22

Лабораторная работа № 3. Internet Connection Sharing в MS Windows XP.

Цель: Ознакомление с совместным использованием одного подключения к Интернету несколькими компьютерами, находящимися в локальной сети.

Теоретическая часть.

Возможность совместного подключения к Интернету (Internet Connection Sharing, ICS) позволяет средствами ОС Windows предоставить доступ клиентам небольшой сети к Интернету с использованием лишь одного Интернет-подключения. Впервые ICS появилось в линейке Windows с версии 98 SE. В Windows XP и Windows Vista ICS было усовершенствовано, его стало проще настраивать. Однако, это упрощение имеет и обратную сторону – теперь невозможно отключить DHCP-сервер, или изменить диапазон адресов, назначаемых DHCP-сервером.

Примечание: Компонент Общий доступ к подключению Интернета (ICS) есть в 32-разрядной версии Windows XP Professional и в Windows ХР Home Edition, но отсутствует в 64-разрядной версии Windows XP Professional.

Для использования ICS необходимо, чтобы соблюдался ряд условий. На компьютере, где будет «раздаваться» Интернет, необходимо наличие как минимум двух сетевых интерфейсов.

Для настройки параметров совместного доступа к сети Интернет необходимо иметь полномочия администратора. ICS будет недоступен, если в сети присутствуют контроллер домена, серверы DHCP и DNS или шлюз. Как правило, в небольших сетях эти ограничения не вызовут никаких проблем, по причине отсутствия вышеперечисленных устройств. Также следует отметить, что при установке VPN-соединения, остальные компьютеры сети не смогут получить доступ в Интернет, пока не закончится сеанс VPN-соединения. Самым же существенным недостатком ICS является то, что управляющий компьютер обязательно должен быть включен для того, чтобы остальные клиенты смогли подключиться к Интернету. Иногда это не столь существенно (например, при использовании модемного подключения или использования модема с USB-интерфейсом), но если такое условие является критичным, для совместного доступа следует использовать решения, основанные на применении маршрутизаторов.

Основные компоненты ICS [2]

• DHCP Allocator (DHCP-распределитель). Отвечает за выдачу IP-адресов ICS-клиентам.

• NAT. В пакетах заменяет IP-адреса ICS-клиентов на IP-адреса, выданные интернет-провайдером.

• DNS Proxy (DNS-прокси). Предоставляет сервисы трансляции между IP-адресами и именами хостов посредством DNS-сервера интернет-провайдера.

Распределение адресов в частных IP-сетях [3]

Служба распределения номеров IANA (Internet Assigned Numbers Authority) зарезервировала для частных сетей три блока адресов:

10.0.0.0 - 10.255.255.255 (префикс 10/8)

172.16.0.0 - 172.31.255.255 (префикс 172.16/12)

192.168.0.0 - 192.168.255.255 (префикс 192.168/16)

Будем называть первый блок 24-битовым, второй - 20-битовым, а третий - 16-битовым. Отметим, что первый блок представляет собой ни что иное, как одну сеть класса А, второй блок - 16 последовательных сетей класса В, а третий блок - 256 последовательных сетей класса С.

Трассировка сетевых соединений с помощью программы tracert [4]

Tracert (Trace Route) — это служебная программа для трассировки маршрутов, используемая для определения пути, по которому IP-датаграмма доставляется по месту назначения. Для определения сетевого маршрута от одного узла сети до другого команда tracert использует поле срока жизни (TTL) заголовка IP и ICMP-сообщения об ошибках.

Описание работы tracert

Диагностическая программа Tracert определяет маршрут до конечного узла, посылая ему эхо-пакеты протокола ICMP (Internet Control Message Protocol) с различными значениями поля «Срок жизни (TTL)» протокола IP. Каждый маршрутизатор, через который проходит путь, обязан перед дальнейшей пересылкой пакета уменьшить значение его поля TTL по меньшей мере на 1. Когда значение поля TTL становится равным нулю, маршрутизатор обязан послать компьютеру-отправителю ICMP-сообщение об истечении времени.

Команда tracert определяет маршрут, посылая первый эхо-пакет с полем TTL, равным 1, и увеличивая значение этого поля на единицу для каждого последующего отправляемого эхо-пакета до тех пор, пока конечный узел не ответит или пока не будет достигнуто максимальное значение поля TTL. Маршрут определяется путем анализа ICMP-сообщений «Time Exceeded», отправленных промежуточными маршрутизаторами. Некоторые маршрутизаторы просто отбрасывают сообщения с истекшим сроком жизни, поэтому они невидимы для служебной программы Tracert.

Команда tracert выводит упорядоченный список ближних интерфейсов маршрутизаторов, возвративших ICMP-сообщение об истечении времени. Если используется параметр -d, служебная программа Tracert не выполняет поиск имен DNS для IP-адресов.

Настройка ICS в Windows XP

Настройка управляющего компьютера

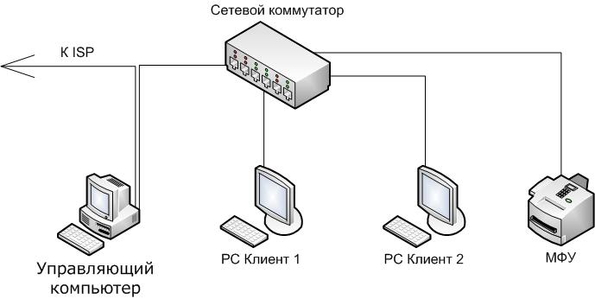

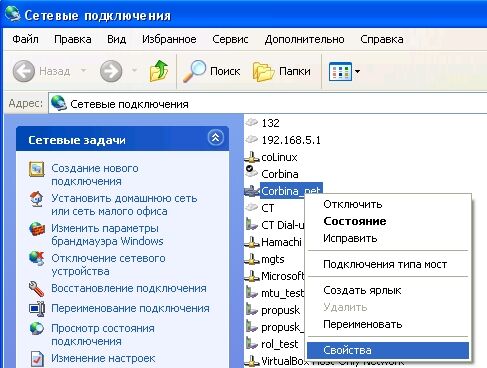

Нажимаем кнопку «Пуск», выбираем панель управления, переходим в раздел «Сеть и подключения к Интернету». Щелкаем ссылку Сетевые подключения. Теперь необходимо выбрать сетевой адаптер, по которому «приходит» Интернет. Делаем на нем щелчок правой кнопкой мыши и в открывшемся меню выбираем команду Свойства.

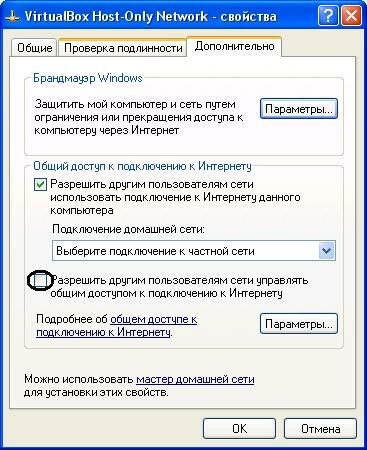

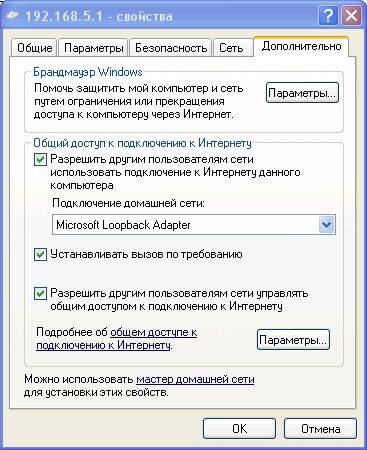

В открывшемся диалоговом окне переходим на закладку «Дополнительно». Устанавливаем флажок «Разрешить другим пользователям использовать подключение к Интернету ».

Если вы хотите предоставить возможность пользователям сети управлять общим подключением – то есть включать/выключать общее соединение для всей сети – установите флажок «Разрешить другим пользователям управлять общим доступом». Если производится настройка коммутируемого (например, модемного) соединения, в списке параметров появится еще один флажок – «Устанавливать вызов по требованию».

При его включении любой пользователь сети сможет самостоятельно инициировать процесс автоматического подключения к Интернету в случае обращения к ресурсам Интернета. После установки необходимых параметров нажмите кнопку «ОК», расположенную внизу окна. Появится сообщение с предупреждением о смене IP-адреса сетевого интерфейса. Нажмите кнопку «Да».

• Port Forwarding в ICS Microsoft Windows XP

Если внутри локальной сети работают службы, к которым необходимо предоставить доступ из Интернета (например, в сети работает Web- или FTP-сервер, или пользователям внутренней сети нужны он-лайн игры), нажимаем кнопку «Параметры» в разделе «Общий доступ».

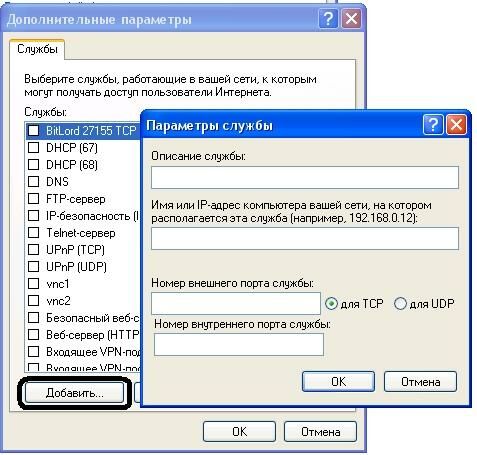

В списке служб представлены стандартные протоколы, использующие общепринятые порты. Если вам необходимо добавить собственную службу, нажмите кнопку «Добавить». Необходимо будет задать название службы, указать компьютер, на котором будет запущена эта служба, указать номера внешних и внутренних портов и тип протокола. Здесь нам придется немного забежать вперед. Обычная настройка ICS предполагает, что IP-адреса в локальной сети будут назначаться DHCP-сервером, запущенным на управляющем компьютере. Однако, это не всегда удобно. Если компьютеры-клиенты настроены на автоматическое получение IP-адресов, а компьютер, их назначающий, не включен, сеть окажется неработоспособной. Поэтому предпочтительней вариант назначения статических адресов, даже, несмотря на запущенный DHCP-сервер. В случае, если компьютеру со службой, к которой смогут обратиться пользователи Интернета, назначен статический адрес, в поле Имя можно указать его IP-адрес.

После того, как будет разрешено совместное использования подключения к сети Интернет, на управляющем компьютере запустятся службы DHCP. Это позволит динамически назначать IP-адреса остальным клиентам домашней сети. При этом IP-адрес самого управляющего компьютера на сетевом интерфейсе, «смотрящем» в домашнюю сеть, автоматически получит статический адрес 192.168.0.1 с маской подсети 255.255.255.0. Если ранее другим компьютерам в домашней сети были вручную назначены статические IP-адреса, возможно, связь с ними будет потеряна. Не переживайте, дальнейшими настройками ICS мы восстановим работоспособность сети.

Примечание. В сети есть неофициальные ссылки, что область адресов, назначаемых DHCP-сервером компьютера с запущенной службой ICS, определяется в разделе реестра HKLM\SYSTEM\CurrentControlSet\Services\SharedAccess\Parameters и при необходимости можно попробовать изменить этот диапазон. Однако работоспособность сети в этом случае никто не гарантирует.

• Настройка компьютеров-клиентов

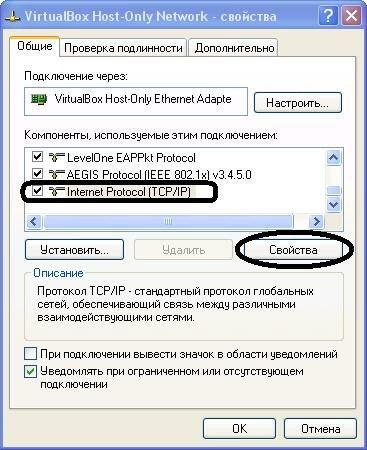

Теперь перейдем к настройке остальных компьютеров в сети. Для ее осуществления также необходимы полномочия администратора. В панели управления выберите раздел «Сетевые подключения». Щелкните правой кнопкой мыши на значке сетевого подключения и в открывшемся меню выберите команду «Свойства». На вкладке «Общие» выберите в разделе «Компоненты», используемые этим подключением пункт «Протокол Интернета (TCP/IP)» и нажмите кнопку «Свойства».

Откроется окно свойств. Если вы решили, что все адреса в домашней сети будут автоматически назначаться DHCP-сервером, переведите переключатели в положение автоматического получения настроек.

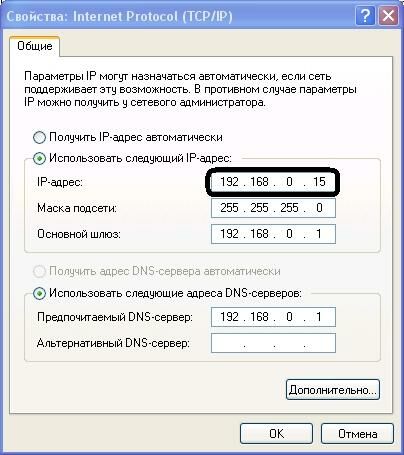

Если же необходимо указать статические адреса клиентам сети, настройка будет несколько сложнее. Устанавливаем верхний переключатель в положение «Использовать следующий IP-адрес». В поле «IP-адрес» укажите любой из диапазона 192.168.0.2–192.168.0.254. Выбирать адреса в этом диапазоне можно в произвольном порядке, условие лишь одно – в пределах сети адреса должны быть уникальны для каждого компьютера. После ввода адреса маска подсети должна появиться автоматически. Если этого не произошло, введите вручную значение 255.255.255.0. В поле «Основной шлюз» указываем адрес управляющего компьютера - 192.168.0.1.

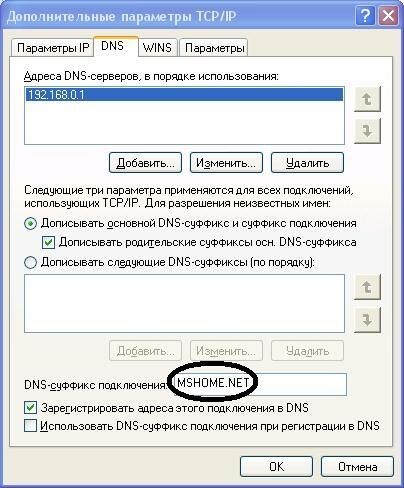

Нижний переключатель переводим в положение «Использовать следующие адреса DNS-серверов» и в поле «Предпочитаемый DNS-сервер» также вводим адрес управляющего компьютера – 192.168.0.1. Далее нажимаем кнопку «Дополнительно», переходим на вкладку «DNS» и в поле «DNS-суффикс подключения» вводим MSHOME.NET (ICS Windows XP всегда использует имя домена MSHOME.NET; например, для компьютера с именем COMP1 полное имя внутреннего клиента будет COMP1.MSHOME.NET).

В завершение настройки статических адресов можно изменить содержимое файла hosts. Это позволит ускорить разрешение имен клиентов сети, предотвратить отправление ненужных запросов DNS-серверам в Интернете и позволяет уменьшить трафик, вызываемый набором номера для подключений удаленного доступа. Для этого откройте файл hosts, находящийся в папке %SystemRoot%\System32\Drivers\Etc (обычно это C:\WINDOWS\system32\drivers\etc) на управляющем компьютере с помощью любого текстового редактора. Переведите курсор на первую пустую строку после последней записи. Далее необходимо указать записи для всех клиентов, имеющих статические адреса в следующем формате:
IP-адрес полное имя компьютера
Обратите внимание, разделяться адрес и имя должны не пробелом, а клавишей табуляции (Tab). Полное имя компьютера можно узнать на одноименной вкладке апплета «Система», находящегося в панели управления, добавив к нему DNS-суффикс MSHOME.NET. Так, для компьютера с именем COMP1 полное имя будет COMP1.MSHOME.NET. После указания всех клиентов добавьте в файл hosts две пустых строки, дважды нажав клавишу ВВОД и сохраните изменения.

Осталось настроить Internet Explorer на клиентах. Для этого заходим в панель управления, выбираем категорию «Сеть и подключения к Интернету», и переходим в «Свойства обозревателя».

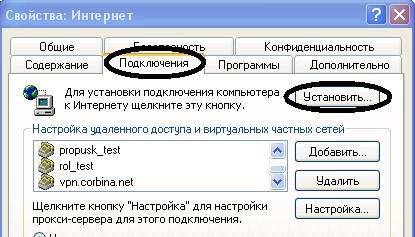

Открываем вкладку «Подключения» и нажимаем кнопку «Установить». На открывшейся странице «Мастера новых подключений» нажимаем кнопку «Далее», затем указываем «Подключение к Интернету», еще раз нажимаем «Далее». Выбираем «Установить подключение вручную», жмем «Далее», указываем «Подключаться через постоянное высокоскоростное подключение», нажимаем «Далее» и «Готово». На этом настройки общего подключения к Интернету закончены.
