Глава 7. Алгоритмы сети Ethernet/Fast Ethernet

7.1. Метод управления обменом CSMA/CD

В данной главе мы рассмотрим подробнее два основных алгоритма, применяемых в самой распространенной на сегодняшний день сети Ethernet/ Fast Ethernet. Речь идет о методе управления обменом (методе доступа) CSMA/CD и о методе вычисления циклической контрольной суммы пакета CRC.

Эти же самые алгоритмы используются во многих других локальных сетях. Например, метод доступа CSMA/CD применяется в сетях IBM PC Network, AT&T Starlan, Corvus Omninet, PC Net, G-Net и др. Что касается алгоритма вычисления циклической контрольной суммы CRC, то он стал фактическим стандартом для любых локальных сетей. Так что все, о чем говорится в данной главе, относится ко многим локальным сетям.

Как уже говорилось в главе 3, метод управления обменом CSMA/CD (Carrier-Sense Multiple Access with Collision Detection - множественный доступ с контролем несущей и обнаружением коллизий) относится к децентрализованным случайным (точнее, квазислучайным) методам. Он используется как в обычных сетях типа Ethernet, так и в высокоскоростных сетях типа Fast Ethernet. Поскольку характеристики и области применения этих популярных на практике сетей связаны именно с особенностями используемого метода доступа, его стоит рассмотреть более подробно.

Сначала чуть подробнее о названии метода. В ранней сети типа Alohanet, работавшей с 1970 г. на Гавайских островах, использовался радиоканал и установленный на спутнике ретранслятор (отсюда слово «несущая» в названии метода), а также сравнительно простой метод доступа CSMA (без обнаружения коллизий). В сетях типа Ethernet и Fast Ethernet в качестве несущей выступает синхросигнал, «подмешиваемый» к передаваемым данным таким образом, чтобы обеспечить надежную синхронизацию на приемном конце за счет организации (при необходимости) дополнительных принудительных переходов сигнала между двумя (как в коде Ман-честер-П) или тремя электрическими уровнями (как в коде типа 8В6Т, используемом в сегменте Fast Ethernet 100BaseT4 на основе четырех неэкранированных витых пар). По сравнению с классическим методом CSMA в методе CSMA/CD добавлено обнаружение конфликтов (коллизий) во время передачи, что повышает надежность доставки информации.
При описании временных диаграмм сетей типа Ethernet и Fast Ethernet, а также предельных размеров пакетов (кадров) широко используются следующие термины.

• IPG (interpacket gap, межпакетная щель) - минимальный промежуток времени между передаваемыми пакетами (9,6 мкс для Ethernet/0,96 мкс для Fast Ethernet). Другое название — межкадровый интервал.

• ВТ (Bit Time, время бита) - интервал времени для передачи одного бита (100 не для Ethernet/ 10 не для Fast Ethernet).

• PDV (Path Delay Value, значение задержки в пути) — время прохождения сигнала между двумя узлами сети (круговое, то есть удвоенное). Учитывает суммарную задержку в кабельной системе, сетевых адаптерах, повторителях и других сетевых устройствах.

• Collision window (окно коллизий) - максимальное значение PDV для данного сегмента.

• Collision domain (область коллизий, зона конфликта) - часть сети, на которую распространяется ситуация коллизии, конфликта.

• Slot time (время канала) - максимально допустимое окно коллизий для сегмента (512 ВТ).

• Minimum frame size - минимальный размер кадра (512 бит, или 64 байта).

• Maximum frame size - максимальный размер кадра (1518 байт).

• Maximum network diameter (максимальный диаметр сети) -максимальная допустимая длина сегмента, при которой его окно коллизий не превышает slot time, времени канала.

• Truncated binary exponential back off (усеченная двоичная экспоненциальная отсрочка) — задержка перед следующей попыткой передачи пакета после коллизии (допускается максимум 16 попыток). Вычисляется она по следующей формуле:
  RAND(0, 2min<N-IO>) • 512 • ВТ,
  где N - значение счетчика попыток, RAND(a, b) — генератор случайных нормально распределенных целых чисел в диапазоне а...Ь, включая крайние значения. Дискрет изменения данного параметра равен минимальной длине пакета или максимально допустимой двойной задержке распространения сигнала в сети (PDV).

7.1.1. Алгоритм доступа к сети

На рис. 7.1 показана структурная схема алгоритма доступа к сети в соответствии с методом CSMA/CD для одного из абонентов, имеющих данные (кадры) для передачи.
В начале из кадра, предназначенного для передачи, абонент (узел) формирует пакет. Далее при обозначении блоков информации, передаваемых по сети при использовании алгоритма CSMA/CD, понятия «кадр» и «пакет» не различаются, что не совсем правильно, но соответствует сложившейся практике.
Если после подготовки пакета сеть свободна, то абонент (узел) может начать передачу. Но сначала он должен проверить, прошло ли минимально допустимое время IPG после предыдущей передачи (блок 1 на рисунке). Только после окончания времени IPG абонент может начать передачу битов своего пакета (блок 2 на рисунке).
После передачи каждого бита абонент поверяет наличие конфликта (коллизии) в сети. Если коллизий нет, передача битов продолжается до окончания пакета (блок 4 на рисунке). В этом случае считается, что передача прошла успешно.

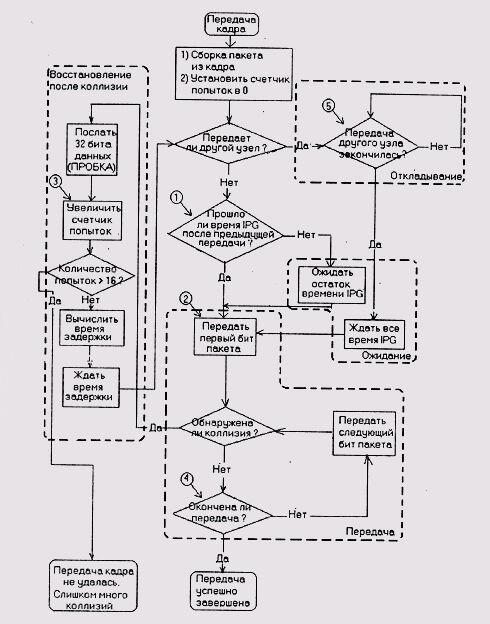

Рис. 7.1. Структурная схема алгоритма доступа к сети в соответствии с методом CSMA/CD

Если после передачи какого-то бита обнаружена коллизия, то передача пакета прекращается. Абонент (узел) усиливает коллизию, передавая 32-

битовый сигнал ПРОБКА и начинает готовиться к следующей попытке передачи (блок 3 на рисунке). Сигнал ПРОБКА гарантирует, что факт наличия коллизии обнаружат все абоненты, участвующие в конфликте.

После передачи сигнала ПРОБКА абонент, обнаруживший коллизию, увеличивает значение счетчика числа попыток (перед началом передачи счетчик был сброшен в нуль). Максимальное число попыток передачи должно быть не более 16, поэтому если счетчик попыток переполнился, то попытки передать пакет прекращаются. Считается, что в этом случае сеть сильно перегружена, в ней слишком много коллизий. Эта ситуация - аварийная, и обрабатывается она на более высоких уровнях протоколов обмена.

Если же количество попыток не превысило 16, то производится вычисление величины задержки по приведенной формуле, а затем и выдержка вычисленного временного интервала. Случайный характер величины задержки с высокой степенью вероятности гарантирует, что у всех абонентов, участвующих в конфликте, задержки будут различными. Затем попытка передать пакет повторяется с самого начала. Понятно, что тот абонент, у которого вычисленная задержка будет меньше, начнет следующую передачу первым и заблокирует все остальные передачи.

Если в момент возникновении заявки на передачу (после окончания подготовки пакета) сеть занята другим абонентом, ведущим передачу, то данный абонент ждет освобождения сети (блок 5 на рисунке). После освобождения сети он должен выждать после предыдущей передачи по сети время IPG до начала собственной передачи. Это связано с конечным быстродействием узлов, осуществляющих проверку наличия несущей (занятости среды каким-либо передающим абонентом).

Таким образом, получается, что метод CSMA/CD не только не предотвращает коллизии, наоборот, он их предполагает, он их даже провоцирует, а затем разрешает. Например, если заявки на передачу возникли у нескольких абонентов во время занятости сети, то после ее освобождения все эти абоненты одновременно начнут передачу и образуют коллизию. Коллизия возникает и в случае свободной сети, если заявки на передачу возникают у нескольких абонентов одновременно. В обоих этих случаях под словом «одновременно» понимается «в пределах интервала двойного прохождения сигнала по сети», то есть в пределах 512-битовых интервалов. Точно так же в пределах 512-битовых интервалов обнаруживаются все коллизии в сети.

Если коллизия обнаруживается раньше 480- битового интервала, то в результате в сети образуются пакеты, длина которых меньше нижнего установленного предела в 512-битовых интервалов (64 байта) даже с добавлением сигнала ПРОБКА. Такие, пакеты (кадры) называются карликовыми (runt frames). Если же коллизия обнаруживается в конце 512-битового интервала (после 480-битового интервала), то в результате может получиться пакет допустимой длины (вместе с сигналом ПРОБКА). Такие пакеты называть карликовыми не совсем правильно. Сигнал ПРОБКА, образующий 32 последних бита пакета, выступает в виде контрольной суммы пакета. Однако вероятность того, что ПРОБКА будет соответствовать правильной контрольной сумме пакета, крайне мала (примерно 1 случай на 4,2 миллиарда).

Коллизии (наложения пакетов в процессе передачи) могут и должны обнаруживаться до окончания передачи. Действительно, анализ принятого в конце каждого пакета поля FCS, фактически содержащего помехоустойчивый циклический код CRC (Cyclic Redundancy Check), привел бы к неоправданному снижению скорости передачи.

Практически коллизии обнаруживаются либо самим передающим абонентом, либо повторителями в сети, возможно, задолго до окончания передачи заведомо испорченного пакета. Если учесть, что длина пакетов в локальной сети типа Ethernet/Fast Ethernet может лежать в диапазоне от 64 до 1518 байт, то досрочное прекращение передачи и освобождение линии означает заметное повышение эффективности использования ее пропускной способности.

Первым признаком возникновения коллизии является факт получения сигнала ПРОБКА передающим абонентом во время передачи пакета. Другие признаки связаны с неверным форматом пакетов, передача которых была досрочно прекращена из-за возникновения коллизии:

• длина пакета меньше 64 байт (512 бит);

• пакет имеет неверную контрольную сумму FCS (точнее, неверный циклический код);

• длина пакета не кратна восьми.

Наконец, в сетях типа Ethernet используется код Манчестер-П и чисто аппаратный способ определения коллизии, основанный на анализе отклонения среднего значения сигнала от нуля.

Даже при загруженной сети для одного абонента число подряд следующих коллизий обычно не превышает 2—3. Этому способствует случайный характер возникновения запроса на передачу и случайная дискретная величина отсрочки следующей попытки передачи в случае возникновения коллизии. Всего же предусмотрено 16 попыток передачи, после чего

возникшая особая ситуация обрабатывается протоколом более высокого уровня. Число коллизий тем больше, чем больше диаметр (размер) сегмента и чем дальше расположены друг от друга абоненты с интенсивным трафиком.

7.1.2. Оценка производительности сети

Вопрос об оценке производительности сетей, использующих случайный метод доступа CSMA/CD, не очевиден из-за того, что существуют несколько различных показателей. Прежде всего, следует упомянуть три связанные между собой показателя, характеризующие производительность сети в идеальном случае - при отсутствии коллизий и при передаче непрерывного потока пакетов, разделенных только межпакетным интервалом IPG. Очевидно, такой режим реализуется, если один из абонентов активен и передает пакеты с максимально возможной скоростью. Неполное использование пропускной способности в этом случае связано, кроме существования интервала IPG, с наличием служебных полей в пакете Ethernet (см. рис. 7.2).

Пакет максимальной длины является наименее избыточным по относительной доле служебной информации. Он содержит 12304 бит (включая интервал IPG), из которых 12000 бит являются полезными данными.

Поэтому максимальное скорость передачи пакетов (или, иначе, скорость в кабеле - wire speed) составит в данном случае

108 бит/с / 12304 бит = 8127,44 пакет/с.

Пропускная способность представляет собой скорость передачи полезной информации и в данном случае составит

8127,44 пакет/с • 1500 байт = 12,2 Мбайт/с.

Наконец, эффективность использования физической скорости передачи сети, в случае Fast Ethernet равной 100 Мбит/с, по отношению только к полезным данным составит

8127,44 пакет/с • 12000 бит / 10е бит/с = 98 %.

При передаче пакетов минимальной длины (с учетом интервала IPG -84 • 8 = 672 бит, из которых только 46 • 8 = 368 бит несут полезную информацию) возрастает скорость в кабеле (148809,52 пакет/с вместо 8127,44 пакет/с), что означает всего лишь факт передачи большого числа коротких пакетов. В то же время пропускная способность (6,8 Мбайт/с вместо 12,2 Мбайт/с) и эффективность (55% вместо 98 %) заметно ухудшаются.

Для реальных сетей типа Fast Ethernet с большим числом активных абонентов N пропускная способность на уровне 12,2 Мбайт/с для какого-либо абонента является пиковым, редко реализуемым значением. При одинаковой активности всех абонентов средняя пропускная способность для каждого из них составит 12,2/N Мбайт/с, а на самом деле может оказаться еще меньше из-за возникновения коллизий, ошибок в работе сетевого оборудования и влияния помех (в случае работы локальной сети в условиях, когда кабельная система подвержена влиянию больших внешних электромагнитных наводок). Влияние помех, так же как и поздних конфликтов (late collision) в некорректных сетях, отслеживается с помощью анализа поля FCS пакета.

Для реальных сетей более информативен такой показатель производительности, как показатель использования сети (network utilization), который представляет собой долю в процентах от суммарной пропускной способности (не поделенной между отдельными абонентами). Он учитывает коллизии и другие факторы. Ни сервер, ни рабочие станции не содержат средств для определения показателя использования сети, для этого предназначены специальные, не всегда доступные, из-за высокой стоимости аппаратно-программные средства типа анализаторов протоколов.

Считается, что для загруженных систем Ethernet и Fast Ethernet хорошим значением показателя использования сети является 30%. Это значение соответствует отсутствию длительных простоев в работе сети и обеспечивает достаточный запас в случае пикового повышения нагрузки. Однако если показатель использования сети значительное время составляет 80...90% и более, то это свидетельствует о практически полностью используемых (в данное время) ресурсах, но не оставляет резерва на будущее. Впрочем, для реальных сетей типа Fast Ethernet это скорее гипотетическая ситуация.

На рис. 7.2 приведена зависимость показателя использования сети от времени при условии, что предложенная нагрузка (offered load), т.е. текущий запрос на пропускную способность, линейно возрастает. Сначала показатель использования сети также линейно возрастает, но затем конкуренция за владение средой передачи порождает коллизии и рассматриваемый показатель достигает максимума (точка полной нагрузки на графике). При дальнейшем увеличении предложенной нагрузки показатель использования сети начинает уменьшаться, особенно резко после точки насыщения. Это «плохая» область работы сети. Считается, что сеть работает хорошо, если и предложенная нагрузка, и показатель использования сети высоки.
