Федеральное агентство по образованию

Московский Государственный Технический Университет

«МАМИ»

Кафедра «ЭКЭМС»

Курсовая работа по курсу

«Автоматизированный электропривод»

по теме

«Автоматический пуск и динамическое торможение двигателя постоянного тока независимого возбуждения».

Вариант № 13

Выполнил: ст. уч. гр. 4-УИк-8

Фатеева Ю.С.

Проверил: доц.,к.т.н. Макаров А.К.

Москва 2008 г.

Содержание

Титульный лист………………………………………………………………………………….1

Содержание…………………………………………………………………………………........2

Список применяемых сокращений……………………………………………………………..3

Задание на курсовую работу………………………………………………………………….…4

Расчетная часть…………………………………………………………………………………..6

Принципиальная электрическая схема устройства……………………………………………9

Список литературы…………………………………………………………………..…………12

Список применяемых сокращений

Исходные данные на проектирование.

Охлаждение (самовентиляция)

Цель: Проверить по расчетным данным пригодность ДПТ НВ, предназначенного для привода механизма.

1. Добавочное сопротивление в цепи обмотки якоря на реостатной характеристике выбирается

R_д = (1+0,2٠N_n)٠R_я = (1+0,2٠3)٠0,62 = 0,99 Ом,

где R_я = 0,5(U_н/I_н – Р_н/(I_н)²)= 0,5 (2,17-3,14)= 0,62 Ом.

1. Момент холостого хода ЭД определяется

М₀ = 0,01N_nМ_н = 0,01٠3٠38,1 = 1,14 Н٠м,

где М_н = I_нкФ_н = 50,8٠0,75=38,1 Н٠м

кФ_н = (U_н- I_н٠R_я)/w_н=(110-31,5)/104,7=0,75 В٠с

w_н=π٠n_н/30=104,7 1/с

1. Момент на исполнительном валу при пуске и торможении равен

М_м = = = 9,53 Н٠м.

1. Момент инерции исполнительного механизма равен

J_м = ( +10N_n)J_дв = (3²+10٠3)0,18 = 7,02 кг٠м²

1. К.П.Д. редуктора равен

η_р = (0,98–0,01N_n)100% = (0,98–0,01٠3)100% = 95 %

1. Передаточное число редуктора выбирается: i_р=N_n = 3.

1. Число пусковых резисторов 2.

8. Число ступеней динамического торможения 1.

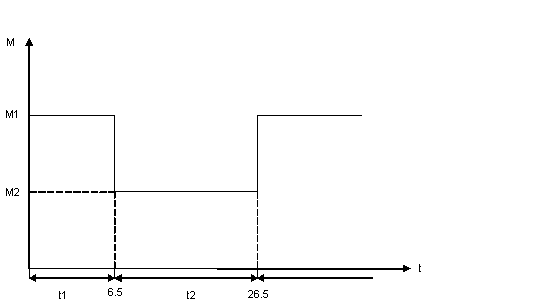

1. Нагрузочная диаграмма, приведенная к валу двигателя, строится, исходя из следующих данных:

Задание.

1. Построить естественную и реостатную механическую характеристику (при R_g по пункту 1 дополнительно полученных данных).

2. Построить электромеханические (скоростные) характеристики процессов пуска и динамического торможения двигателя.

3. Построить динамические характеристики I(t) и ω(е) процессов пуска и динамического торможения.

4. Составить и описать принципиальную схему управления электроприводом.

5. Проверить электродвигатель по нагреву и сделать заключение.

Решение.

1. Определяем угловую скорость холостого хода электродвигателя:

1. Определяем ω_нх для естественной механической характеристики:

1. Определяем ω_р для реостатной характеристики:

1. Определяем номинальный момент на валу электродвигателя:

По полученным данным строим естественную и реостатную механические характеристики:

Естественная характеристика

Реостатная характеристика

2. Для построения электромеханических (скоростных) характеристик необходимо:

1. Определить максимальный пусковой ток, который принимается как

1. Определим минимальный пусковой ток, который принимается как

_, где

,

где

,

тогда

I_c≥23,2 А

1. Определяем добавочное сопротивление в цепи обмотки якоря для динамического торможения:

где

- скорость, при которой шунтируется пусковое сопротивление РП₁ . Двигатель переходит на вторую пусковую характеристику.

- установившаяся скорость на первой пусковой характеристике. Двигатель не достигнет этой скорости. На скорости он перейдет на другую характеристику.

- скорость, на которой шунтируется второе пусковое сопротивление и двигатель переходит на естественную характеристику.

- виртуально установившаяся скорость на второй пусковой характеристике.

- естественная статическая – реальная установившаяся скорость на естественной характеристике в соответствии с током статической нагрузки. В этой точке двигатель будет работать после пуска в установившемся режиме.

1. Принимаем, что участки:
