МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ (ТУ)

Лабораторная работа №3

Измерение теплопроводности воздуха

методом нагретой нити

Группа: ФП-05-04

Студент: Мезенцев М.Ю.

Преподаватель:

К работе допущен:

Работу выполнил:

Дата выполнения работы: 10.02.06

Работу сдал:

Москва 2006

Цель работы – измерение коэффициента теплопроводности воздуха в интервале температур от 50⁰С до 300⁰С при атмосферном давлении.

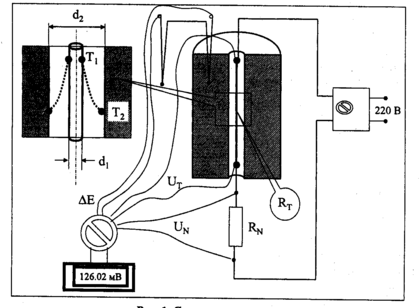

Принципиальная схема установки

Опытная установка состоит из массивного медного цилиндрического блока с аксиальным сверлением, в котором по оси натянута платиновая нить, нагреваемая электрическим током. Выделяющаяся Джоулева теплота переносится посредством теплопроводности через цилиндрический слой воздуха к медному блоку. Влияние свободной конвекции исключается выбором достаточно малого диаметра сверления и ограничением максимальной разности температур. Если зафиксировать какое-либо значение силы тока, то температура платиновой нити Т₁ установится на определённом уровне, зависящем от теплопроводности того вещества, которое заполняет цилиндрическую прослойку между нагретой нитью и медным блоком. Измеряя температуру Т₁, мы можем судить о теплопроводности вещества в зазоре. Теория теплопроводности даёт для рассматриваемой задачи о стационарной теплопроводности цилиндрического слоя следующую формулу:

г де λ_ср, Вт/(м ^. град) – среднеинтегральное значение коэффициента теплопроводности воздуха

где λ(t) – коэффициент теплопроводности как функция температуры; q₁,Вт/м – линейная плотность теплового потока; Т₁, К – температура нагретой нити; Т₂, К – температура блока; d₂, мм – диаметр отверстия в блоке, т.е внешний диаметр цилиндрического слоя воздуха; d₁, мм – диаметр нити, т.е внутренний диаметр цилиндрического слоя воздуха.
