Таблица 68*

Расчет по устойчивости полок и стенок элементов,
подкрепленных ребрами жесткости

4.46. Расчет по устойчивости полок и стенок элементов, подкрепленных ребрами жесткости, следует выполнять по теории призматических складчатых оболочек, укрепленных поперечными диафрагмами.

Допускается выполнять расчет по устойчивости пластинок, полок и стенок указанных элементов согласно обязательному приложению 16*.

4.47*. Устойчивость пластинок ортотропных плит допускается обеспечивать назначением отношения их толщины к ширине в соответствии с п. 4.45*, при этом:

для полосовых продольных ребер коэффициент a следует определять по формуле (180) при коэффициенте защемления n_s и свесе полки тавра b_h (черт. 12, а), равном 0,5 h_w при r₂ t_h ³ h_w или r₁ t_h при r₂ t_h < h_w;

для участка листа ортотропной плиты между соседними продольными полосовыми ребрами коэффициент a следует определять по формуле (181) при коэффициенте защемления , высоте стенки h_w, равной расстоянию между продольными ребрами, и свесе полки b_h, равном высоте продольного ребра (черт. 12, б), но не более x₁t_h; здесь x₁ и x₂ —коэффициенты, определяемые по п. 4.55*.

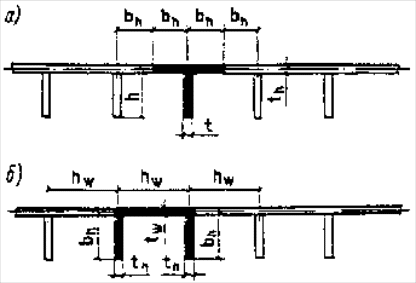

Черт. 12. Схемы расчетных сечений пластинок ортотропных плит

Расчетные длины

4.48. Расчетные длины l_ef элементов главных ферм, за исключением элементов перекрестной решетки, следует принимать по табл. 69.

Таблица 69

В табл. 69 обозначено:

l — геометрическая длина элемента (расстояние между центрами узлов) в плоскости фермы:

l₁ — расстояние между узлами, закрепленными от смещения из плоскости фермы.

* Расчетную длину опорных раскосов и опорных стоек у промежуточных опор неразрезных пролетных строений следует принимать как для прочих элементов решетки.

4.49. Расчетную длину l_ef элемента, по длине которого действуют разные сжимающие усилия N₁ и N₂ (причем N₁ > N₂), из плоскости фермы (с треугольной решеткой со шпренгелем или полураскосной и т.п.) следует вычислять по формуле

, (182)

где l₁ — расстояние между узлами, закрепленными от смещения из плоскости фермы.

Расчет по устойчивости в этом случае следует выполнять на усилие N₁.

Применение формулы (182) допускается при растягивающей силе N₂, в этом случае значение N₂ следует принимать со знаком «минус», а l_ef ³ 0,5 l₁.

4.50. Расчетные длины l_ef элементов перекрестной решетки главной фермы следует принимать:

в плоскости фермы — равными 0,8 l, где l — расстояние от центра узла фермы до точки их пересечения;

из плоскости фермы:

для сжатых элементов — по табл. 70;

для растянутых элементов — равными полной геометрической длине элемента (l_ef = l₁, где l₁ см. табл. 69).

Таблица 70

4.51. При проверке общей устойчивости балки расчетную длину сжатого пояса следует принимать равной:

расстоянию между узлами фермы продольных связей — при наличии продольных связей в зоне верхних и нижних поясов и поперечных связей в опорных сечениях;

расстоянию между фермами поперечных связей — при наличии продольных связей только в зоне растянутых поясов, при этом фермы поперечных связей должны быть центрированы с узлами продольных связей, а гибкость поясов указанных ферм не должна превышать 100;

пролету балки — при отсутствии в пролете продольных и поперечных связей;

расстоянию от конца консоли до ближайшей плоскости поперечных связей за опорным сечением консоли — при монтаже пролетного строения внавес или продольной надвижкой.

4.52. Расчетную длину l_ef сжатого пояса главной балки или фермы «открытого» пролетного строения, не имеющего продольных связей по этому поясу, следует определять, как правило, из расчета по устойчивости стержня на упругих опорах, сжатого переменной по длине продольной силой.

Допускается определять указанную расчетную длину по формуле

l_ef = m l , (183)

где l — длина пояса, равная расчетному пролету для балок и ферм с параллельными поясами, полной длине пояса для балок с криволинейным верхним поясом и ферм с полигональным верхним поясом;

m — коэффициент расчетной длины.

Коэффициент расчетной длины m для поясов балок и ферм с параллельными поясами, а также для фермы с полигональным или балки с криволинейным верхним поясом следует определять по табл. 71, при этом наибольшее перемещение d следует принимать для рамы, расположенной посредине пролета.

Таблица 71

В табл. 71 обозначено:

,

где d — расстояние между рамами, закрепляющими пояс от поперечных горизонтальных перемещений;

d — наибольшее горизонтальное перемещение узла рамы (исключая опорные рамы) от силы F = 1;

l_m — среднее (по длине пролета) значение момента инерции сжатого пояса балки (фермы) относительно вертикальной оси.

П р и м е ч а н и я: 1. Если полученная по данным табл. 71 расчетная длина l_ef < 1,3d, то ее следует определять из расчета по устойчивости стержня на упругих опорах.

2. Для промежуточных значений x коэффициент m следует определять по линейной интерполяции.

4.53*. Расчет арок по устойчивости выполняется на ЭВМ с учетом совместной работы арок и элементов проезжей части и поддерживающих ее элементов.

При проверке общей устойчивости арки сплошного постоянного сечения допускается определять расчетную длину l_ef в ее плоскости по формуле

, (184)

где l — длина пролета арки;

a = f/l — коэффициент (здесь f — стрела подъема арки);

x — коэффициент, принимаемый по табл. 72.

Значение x для двухшарнирной арки переменного сечения при изменении ее момента инерции в пределах ±10 % среднего его значения по длине пролета допускается определять по поз. 4 табл. 72, принимая при этом Еl_bog в четверти пролета.
