СНиП 2.03.04-84 (524565), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

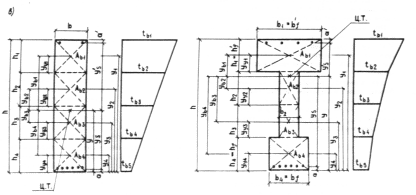

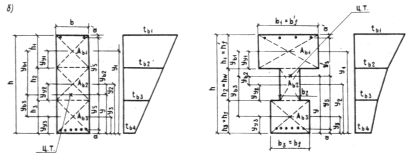

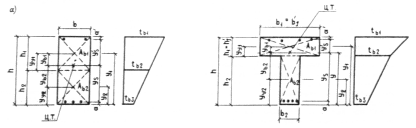

Черт. 1. Схемы разбивки на части высоты прямоугольного, таврового

и двутаврового сечений элементов

а — на 2 части; б — на 3 части; в — на 4 части; t₁, t₂ ... t_i — наибольшая

температура 1-, 2-, ... i-той части сечения;

ц.т. — центр тяжести сечения

Площадь ненапрягаемой нагретой растянутой A_s и сжатой A’_s арматуры приводится к ненагретому, более прочному бетону:

(3)

(4)

где A_s,red, A’_s,red — соответственно приведенная площадь растянутой и сжатой арма­туры;

Е_s — модуль упругости арматуры, принимаемый для основных ви­дов по табл. 29 СНиП 2.03.01-84 и жаростойкой — по табл. 18;

b_s — коэффициент, принимаемый в зависимости от температуры арматуры по табл. 20.

Расстояние от центра тяжести приведенного сече­ния у до наименее нагретой грани определяют по формуле

(5)

Площадь приведенного сечения элемента A_red находят по формуле

(6)

Статический момент площадей приведенного се­чения элемента S_red относительно грани, растянутой внешней нагрузкой и воздействием температуры, определяют по формуле

(7)

где y_i — расстояние от центра тяжести i-той части сечения бетона до наименее нагретой грани эле­мента, принимаемое равным

(8)

h_i — высота i-той части сечения.

Здесь

(9)

При расчете без использования ЭВМ допускается принимать

(10)

Момент инерции приведенного сечения элемента I_red относительно его центра тяжести определяют по формуле

(11)

где I_red,i — момент инерции i-той части сечения бетона, определяемый по формуле

(12)

y_bi — расстояние от центра тяжести i-той части сечения бетона до центра тяжести всего приведен­ного сечения, определяемое по формулам:

(13)

(14)

(15)

1.16. Расчет прогибов элементов железобетонных конструкций должен производиться по требованиям СНиП 2.03.01-84. Кроме прогиба от нагрузки должен учитываться прогиб от неравномерного нагрева бетона по высоте сечения элемента по указаниям пп. 4.14 — 4.16.

Расчет прогибов должен производиться при:

ограничении технологическими или конструктивными требованиями с учетом прогиба от кратко­временного и длительного нагрева;

ограничении эстетическими требованиями с учетом прогиба от длительного нагрева.

Прогибы от нагрузки и воздействия темпера­туры не должны превышать предельно допустимых величин, указанных в СНиП 2.03.01-84.

При этом коэффициент надежности по темпера­туре по указаниям п. 1.27 принимают равным еди­нице.

Предельно допустимые деформации от воздей­ствия температуры в элементах конструкций, в которых требуется их ограничение при нагревании и охлаждении, должны устанавливаться норматив­ными документами по проектированию соответст­вующих конструкций, а при их отсутствии должны указываться в задании на проектирование.

1.17. Расстояния между температурно-усадочными швами в бетонных и железобетонных конст­рукциях из обычного и жаростойкого бетонов должны устанавливаться расчетом. Указанный рас­чет допускается не выполнять для конструкций из обычного и жаростойкого бетонов, если принятое расстояние между температурно-усадочными швами не превышает величин, указанных в табл. 4, в которой наибольшие расстояния между температурно-усадочными швами даны для бетонных и железо­бетонных конструкций с ненапрягаемой и с предварительно напряженной арматурой, к конструкциям которых предъявляются требования 3-й категории трещиностойкости, при расчетной зимней температуре наружного воздуха минус 40 °С, относительной влажности воздуха 60 % и выше и высоте колонн 3 м.

Таблица 4

Примечания: 1. Для железобетонных конструкций (поз. 2), расчетная температура внутри которых не превышает 50 °С, расстояния между температурно-усадочными швами при расчетной зимней температуре наружного воздуха минус 30, 20, 10 и 1 °С увеличивают соответственно на 10, 20, 40 и 60 % и при влажности наружного воздуха в наиболее жаркий месяц года ниже 40, 20 и 10 % — уменьшают соответственно на 20, 40 и 60 %. Для промежуточных значений температуры и влажности наружного воздуха указанные выше увеличения и уменьшения расстояний между температурно-усадочными швами определяют по интерполяции.

2. Для железобетонных каркасных зданий (поз. 2 а, б, г) расстояния между температурно-усадочными швами уве­личивают при высоте колонн 5 м — на 20 %, 7 м — на 60 % и 9 м — на 100 %. Для промежуточных значений высот увеличение расстояний между температурно-усадочными швами определяют по интерполяции. Высоту колонн определяют: для одноэтажных зданий — от верха фундамента до низа подкрановых балок, а при их отсутствии — до низа ферм или балок покрытия; для многоэтажных зданий — от верха фундамента до низа балок первого этажа.

3. Для железобетонных каркасных зданий (поз. 2 а, б, г) расстояния между температурно-усадочными швами определены при отсутствии связей либо при расположении связей в середине температурного блока.

4. Расстояния между температурно-усадочными швами в сооружениях и тепловых агрегатах с расчетной температурой внутри 70, 120, 300, 500 и 1000 °С уменьшают соответственно на 20, 40, 60, 70 и 90 %. Для промежуточных значений температуры указанное уменьшение следует определять интерполяцией.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ

ПО ПРОЕКТИРОВАНИЮ

ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ

КОНСТРУКЦИЙ

1.18. Расчет предварительно напряженных конструкций, работающих в условиях воздействия повышенных и высоких температур, должен производиться в соответствии с требованиями СНиП 2.03.01-84 и с учетом дополнительных указаний пп. 1.19—1.25 настоящих норм и правил

1.19. Температура нагрева предварительно напряженной арматуры не должна превышать предельно допустимой температуры ее применения, указанной в табл. 17.

1.20. Сжимающие напряжения в бетоне s_bp в стадии предварительного обжатия в долях от передаточной прочности бетона R_bp не должны превышать при температуре нагрева (°С) предварительно напряженной арматуры

50 ................... 0,70 R_bp

100 ................... 0,60 R_bp

150 ................... 0,50 R_bp

250 ................... 0,40 R_bp

В случае необходимости величина сжимающих напряжений в бетоне может быть повышена при обеспечении надежной работы конструкции от воздействия предварительного напряжения, нагрузки и температурных усилий.

1.21. Полная величина потерь предварительного напряжения арматуры, учитываемая при расчете конструкций, работающих в условиях воздействия температуры выше 50 °С, определяется как сумма потерь:

основных — при нормальной температуре;

дополнительных — от воздействия температуры выше 50 °С.

Основные потери предварительного напряжения арматуры для конструкций из обычного бетона состава № 1 и жаростойкого бетона составов № 2, 3, 6, 7, 10 и 11 по табл. 9 следует определять как для тяжелого бетона по требованиям СНиП 2.03.01-84. Величину потерь от усадки жаростойкого бетона следует принимать на 10 МПа больше указанных в табл. 5 поз. 8 а, б, в по СНиП 2.03.01-84.

При вычислении коэффициента j_l по формуле (5) СНиП 2.03.01-84 время в сутках следует принимать: при определении потерь от ползучести — со дня обжатия бетона и от усадки — со дня окончания бетонирования до нагрева конструкции.

Дополнительные потери предварительного напряжения арматуры следует принимать по табл. 5.

Таблица 5

Обозначения, принятые в табл. 5:

Характеристики

Список файлов стандарта
