СНиП 2.03.04-84 (524565), страница 17

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 17)

НЕНАПРЯГАЕМОЙ АРМАТУРЫ

5.7. При определении длины анкеровки арматуры l_an по формуле (186) СНиП 2.03.01-84 при воздействии повышенной и высокой температуры R_s следует дополнительно умножать на коэффициент условий работы арматуры g_st, принимаемый по табл. 20 в зависимости от температуры арматуры; R_b следует дополнительно умножать на коэффициент условий работы бетона g_bt,, принимаемый по табл. 10 в зависимости от температуры бетона на уровне арматуры.

При попеременном увлажнении бетона и при температуре арматуры свыше 200 °С величину l_an следует увеличивать на 20%; к каждому растянутому продольному стержню необходимо предус­матривать приварку не менее двух поперечных стержней.

ПРОДОЛЬНОЕ

АРМИРОВАНИЕ ЭЛЕМЕНТОВ

5.8. Продольное армирование и минимальная площадь сечения продольной арматуры в железо­бетонных элементах из жаростойкого бетона должны приниматься по СНиП 2.03.01-84.

Диаметр продольной рабочей арматуры недолжен превышать при температуре арматуры, °С:

До 100 включ. ......... 28 мм

Св. 100 до 200 .......... 25 "

" 200 " 300 .......... 20 "

" 300 " 400 ......... 16 "

" 400 ..................... 12 "

ПОПЕРЕЧНОЕ

АРМИРОВАНИЕ ЭЛЕМЕНТОВ

5.9. Поперечное армирование железобетонных элементов из жаростойкого бетона должно прини­маться по СНиП 2.03.01-84.

Диаметр отогнутых стержней в зависимости от температуры арматуры следует принимать по указа­ниям п. 5.8.

СВАРНЫЕ СОЕДИНЕНИЯ АРМАТУРЫ

И ЗАКЛАДНЫХ ДЕТАЛЕЙ

5.10. Сварные соединения арматуры и закладных деталей, а также стыки ненапрягаемой арматуры внахлестку (без сварки) в конструкциях из жаростойкого бетона должны выполнять по СНиП 2.03.01-84. Длина перепуска (нахлестки) l арматуры в рабочем направлении должна быть не менее величины l_an, определяемой с учетом требований п. 5.7. Диаметр стыкуемых стержней из арматуры периодического профиля не должен превышать 28 мм, а из гладкой арматуры — 20 мм. Стыки внахлестку без сварки не допускаются при циклическом нагреве и при постоянном нагреве растянутой арматуры выше 100 °С.

СТЫКИ ЭЛЕМЕНТОВ

СБОРНЫХ КОНСТРУКЦИЙ

5.11. Стыки элементов сборных конструкций из жаростойкого бетона должны выполнять по СНиП 2.03.01-84. Сварные соединения арматуры необходимо предусматривать с учетом последовательности приварки стержней к накладкам. Сначала должны привариваться стержни с одной стороны стыка, а после остывания накладки — с другой.

Стыки между стеновыми панелями из жаростой­кого бетона следует предусматривать на растворе с установкой бетонного бруса размером 5х5 см (черт. 5, а). В стыках панелей, перекрывающих рабочее пространство теплового агрегата, бетон­ный брус должен устанавливаться на растворе с менее нагретой стороны ребер (черт. 5, б). Прост­ранство между ребрами стыкуемых подвесных панелей с консольными выступами плиты сле­дует заполнять теплоизоляционным материалом (черт. 5, в).

Стыки между панелями из легкого жаростой­кого бетона следует заполнять раствором проч­ностью на сжатие, меньшей прочности бетона футе­ровки. Марка раствора принимается не ниже М15. Продольные торцевые поверхности панелей должны иметь пазы или скосы, удерживающие раствор от вы падания (черт. 6, г, д, е, ж).

Толщина шва стыка между сборными элемен­тами тепловых агрегатов должна приниматься не менее 20 мм.

5.12. Соединение арматуры в сборных элементах из жаростойкого бетона допускается выполнять через окаймляющие уголки, стыковые накладки или путем стыкования арматуры внахлестку (черт. 6).

В стыках панелей, передающих усилия от арма­туры через косынку на стыковую накладку с эксцентриситетом, обязательно должны предусматри­ваться анкеры из арматуры периодического про­филя. Длина анкерных стержней, приваренных к пластине втавр или внахлестку, должна быть не менее l_an, определяемой по указаниям п. 5.7.

Если необходимую расчетную длину анкеров трудно выдержать из-за температуры, превышаю­щей предельно допустимую температуру приме­нения арматуры, устанавливаемой по расчету (см. табл. 17), то допускается уменьшать длину анкеров с обязательной приваркой к их концам дополни. тельных пластин (черт. 7).

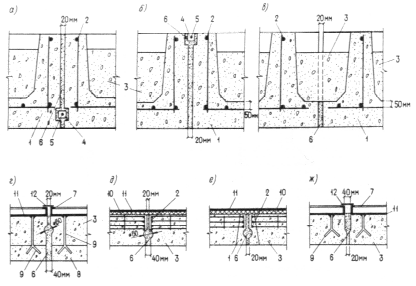

Черт. 5. Стыки элементов сборных конструкций из жаростойкого бетона

а — стык ребристых панелей в стенах; б — стык ребристых панелей в покрытиях;

в — стык ребристых панелей с консольными выступами; г — стык двухслойных панелей; д — стык панелей с окаймляющим арматурным каркасом; е — стык панелей с окаймляющим каркасом из тяжелого жаростойкого бетона; ж — стык панелей из легкого жаростойкого бетона; 1 — тяжелый жаростойкий бетон; 2 — арматурный каркас;

3 — легкий жаростойкий бетой с D 1100 и менее; 4 — брусок сечением 5х5 см из тяжелого жаростойкого бетона; 5 — стержень диаметром 6 мм; 6 — жаростойкий раствор; 7 — уголок жесткости панели; 8 — жаростойкий легкий бетон с D 1200 и более; 9 — анкер; 10 — теплоизоляционная прослойка толщиной 10—20 мм; 11 — метал­лический лист; 12 — стыковая накладка

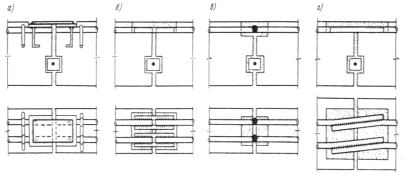

Черт. 6. Соединения арматуры в стыках элементов сборных конструкций

из жаростойкого бетона

а — нахлесточное соединение с металлической накладкой из листовой стали;

б — стыковое соединение по ГОСТ 19292-75; в — стыковое соединение

по ГОСТ 14098-68; г — нахлесточное соединение

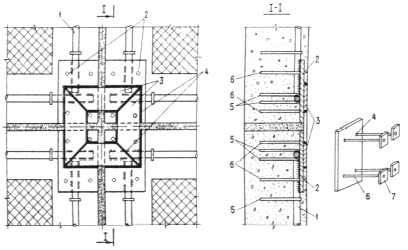

Черт. 7. Деталь стыка арматуры четырех панелей из жаростойкого железобетона

1 — арматура; 2 — косынка; 3 — стыковая накладка; 4 — сварка; 5 — анкер арматуры;

6 — анкер косынки; 7 — анкерующая пластинка

ОТДЕЛЬНЫЕ

КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ

5.13. Ширина температурно-усадочного шва b в зависимости от расстояния между швами l должна определяться по формуле

(64)

Относительное удлинение оси элемента e_t следует вычислять в зависимости от вида конструкции и характера нагрева по указаниям пп. 1.27—1.30.

Ширину температурно-усадочного шва, вычисленную по формуле (64), следует увеличивать на 30 %, если шов заполняется асбестовермикулитовым раствором, каолиновой ватой или шнуровым асбестом, смоченным в глиняном растворе (черт. 8, а).

Температурно-усадочные швы в бетонных и железобетонных конструкциях следует принимать шириной не менее 20 мм.

Когда давление в рабочем пространстве тепло­вого агрегата не равно атмосферному, температурно-усадочный шов должен иметь уширение для установки бетонного бруса (черт. 8, б). Брус должен устанавливаться насухо без раствора. Между брусом и менее нагретой поверхностью шов следует заполнять легко деформируемым теплоизоляционным материалом (черт. 8, б).

В печах, где требуется герметичность рабочего пространства, с наружной поверхности в температурно-усадочном шве должен предусматриваться компенсатор (черт. 8, в).

Черт. 8. Температурные швы в конструкциях из жаростой­кого бетона

а — шов, заполненный шнуровым асбестом; б — то же, с бетонным бруском; в — то же,

с металлическим компенсатором; 1 — шнуровый асбест, смоченный в глиняном раст­воре; 2 — бетонный брусок; 3 — компенсатор; 4 — стальной стержень диаметром б мм

5.14. Для организованного развития усадочных трещин в бетоне со стороны рабочего простран­ства теплового агрегата должны предусматриваться усадочные швы. Швы шириной 2—3 мм и глубиной, равной 1/10 высоты сечения, но не менее 20 мм, следует располагать через 60—90 см в двух взаимно перпендикулярных направлениях (черт. 9, б).

5.15. Усилия от неравномерного нагрева бетона по высоте сечения элемента допускается умень­шать:

устройством компенсационных швов в более нагретой сжатой зоне бетона (черт. 9, а). Компенсационные швы шириной 2—5 мм следует распо­лагать через 60—90 см на глубину не более 0,5 высоты сечения элемента в направлении, перпен­дикулярном к действию сжимающих усилий от воздействия температуры;

повышением температуры растянутой арматуры, расположенной у менее нагретой грани бетона, посредством увеличения толщины защитного споя бетона или устройством наружное теплоизоляции.

Черт. 9. Швы со стороны нагреваемой поверхности в конст­рукциях

из жаростойкого бетона

а — компенсационные; б — усадочные; 1 — компенсацион­ный шов шириной 2 — 5 мм;

2 — усадочный шов глубиной 0,1 h_f и шириной 2 — 3 мм

5.16. В железобетонных конструкциях из жаростойкого бетона для восприятия растягивающих усилий, как правило, следует устанавливать арма­туру у менее нагретой грани сечения элемента.

Если в конструкциях от нагрузки растягиваю­щие усилия возникают со стороны более нагретой грани сечения элемента, то арматура может воспри­нимать растягивающие усилия при температуре, не превышающей предельно допустимую темпера­туру применения арматуры, устанавливаемой по расчету (см. табл. 17).

Для снижения температуры арматуры допускается увеличивать толщину защитного слоя бетона у более нагретой грани сечения элемента до 6 диа­метров продольной арматуры или предусматривать теплоизоляцию из легкого жаростойкого бетона.

На границе бетонов разных видов следует устанавливать конструктивную арматуру из жаро­стойкой стали диаметром не более 4 мм, которая должна быть приварена к хомутам (черт. 10).

Температура нагрева конструктивной арматуры не должна превышать предельно допустимую температуру применения конструктивной арматуры, указанную в табл. 17.

Черт. 10. Конструкция нагибаемого железобетонного эле­мента. нагреваемого

до температуры более 400 °С со сторо­ны растянутой зоны

1 — тяжелый жаростойкий бетон; 2 — теплоизоляционный слой из легкого жаростойкого бетона; 3 — сетка из жаро­стойкой стали диаметром 4 мм; 4 — продольная рабочая арматура

5.17. Несущие и ненесущие конструкции тепло­вых агрегатов следует выполнять из сборных однослойных или многослойных элементов. Сборные ограждающие конструкции, как правило, предус­матриваются из блоков, плит и панелей.

В двухслойных панелях, проектируемых из раз­ных видов жаростойкого бетона, теплоизоляционный легкий жаростойкий бетон мажет предусматриваться как со стороны рабочего пространства, так и с наружной стороны теплового агрегата.

Для улучшения совместной работы отдельных слоев бетона допускается предусматривать установку конструктивной арматуры или анкеров. Арматура должна заходить в каждый спой бетона на глубину не менее 50 мм. Если в зоне сопряже­ния отдельных слоев бетона температура превы­шает предельно допустимую температуру применения конструктивной арматуры, указанную в табл. 17, то для усиления связи между споями допускается устраивать выступы или бетонные шпонки.

Характеристики

Список файлов стандарта
