В местах соединения сеток в рабочем направлении в каждой из стыкуемых сеток по длине нахлестки должно располагаться для сеток: сварных — не менее четырех поперечных проволок, приваренных ко всем продольным стержням сетки; тканых — не менее шести поперечных проволок.

5.30. Стыкование внахлестку стержневой и проволочной арматуры, которая используется с полным расчетным сопротивлением, в тонкостенных армоцементных элементах не допускается.

5.31. Во внецентренно сжатых элементах сетки рекомендуется соединять в поперечном направлении между собой скрутками, сжимами или другими способами.

ЗАКЛАДНЫЕ ДЕТАЛИ

5.32. Закладные детали следует изготовлять из рифленых штампованных пластин толщиной не менее 5 мм с приваркой их контактной электросваркой к арматурным изделиям, а также к анкерным стержням диаметром 3—6 мм (см. черт. 17).

5.33. Стальные закладные детали должны быть защищены от коррозии в соответствии с требованиями СНиП 2.03.01-84.

СТЫКИ СБОРНЫХ ЭЛЕМЕНТОВ

5.34. Конструкция стыков сборных элементов, работающих на изгиб, внецентренное сжатие или растяжение, должна обеспечивать восприятие расчетных усилий с учетом возможных монтажных эксцентриситетов.

В тех случаях, когда передача усилий в стыках осуществляется через закладные детали, анкерные стержни закладных деталей должны быть равнопрочными с прерываемой в стыке стержневой и проволочной арматурой и сетками соединяемых элементов.

Стыки сборных элементов рекомендуется предусматривать одним из следующих способов:

а) установкой диафрагм около торцов элементов и сваркой стальных закладных деталей накладными пластинками, пропускаемыми через отверстия в диафрагмах, с последующим замоноличиванием стыка;

б) устройством контурных ребер, дуговой сваркой выпусков стержневой и проволочной арматуры и дуговой сваркой закладных деталей стыкуемых элементов и ребер (черт. 19, а) с последующим замоноличиванием стыка;

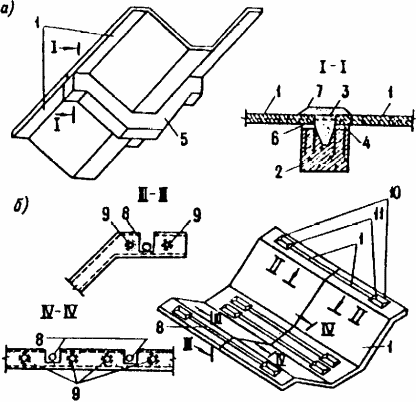

Черт.19. Стыки складчатых сборных армоцементных конструкций, работающих на внецентренное сжатие и поперечную силу

а — стык, выполняемый с контурной диафрагмой сваркой стальных деталей и выпусков арматуры с последующим замоноличиванием; б — стык, выполняемый с натяжением арматуры; 1 — складчатый элемент; 2 — диафрагма; 3 — стальные накладные пластины; 4 — закладные детали; 5 — контурная диафрагма; 6 — выпуски арматуры; 7 — бетон замоноличивания;

8 — стыковая напрягаемая арматура: 9 — продольная напрягаемая арматура; 10 — анкер на стыковом стержне; 11 — анкерная колодка

в) соединением элементов с помощью преднапряженных стержней (черт. 19,б) с замоноличиванием шва для предварительно напряженных конструкций, а также стыкуемых насухо или с промазкой торцов стыкуемых элементов эпоксидным компаундом;

г) с применением сквозной стержневой и проволочной арматуры, в том числе напрягаемой, в сборно-монолитных конструкциях.

6.35. Замоноличивание стыков сборных элементов следует выполнять, как правило, путем заполнения шва между элементами мелкозернистым бетоном, причем ширина шва должна быть не более 1,5 t и не менее 0,5 см. Допускается применение полимербетонов для замоноличивания швов шириной менее 1 см.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ

ПО КОНСТРУИРОВАНИЮ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ ЭЛЕМЕНТОВ

5.36. В предварительно напряженных элементах сетчатое армирование в пределах обжатой зоны должно быть минимальным, но не менее двух сеток. Сетки должны располагаться симметрично относительно напрягаемой арматуры.

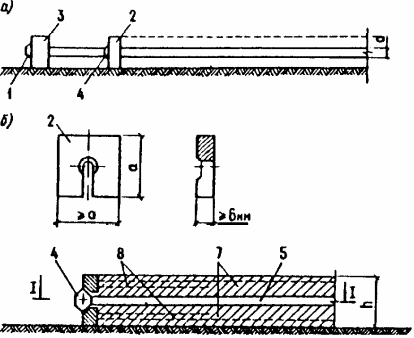

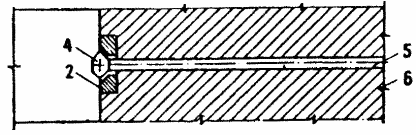

Черт. 20. Схема анкеровки напрягаемой арматуры

а — напрягаемая арматура, заанкеренная на упорах формы; б — элемент после отпуска предварительного напряжения арматуры; 1 — высаженная головка на конце проволоки;

2 — анкерная шайба с прорезью; 3 — неподвижный анкерный упор; 4 — промежуточная высаженная головка; 5 — проволока; 6 — предварительно напряженный элемент; 7 — основные сетки; 8 — дополнительные сетки

5.37. У конца предварительно напряженных элементов в пределах зоны анкеровки напрягаемой арматуры на участке длиной не менее 50 d_s (где d_s — наибольший диаметр напрягаемой арматуры) вне зависимости от способа анкеровки следует устанавливать не менее двух дополнительных сеток симметрично относительно этой арматуры (см. п. 5.8).

5.38. Анкеровка напрягаемой арматуры должна осуществляться с помощью специальных анкерных шайб из стали марки 10Г2С1 и высаженных головок стержневой и проволочной арматуры (черт. 20). Допускается не применять анкерные устройства на концах напрягаемых стержневой и проволочной арматуры периодического профиля, если проектная марка и передаточная прочность бетона более значений, установленных СНиП 2.03.01-84 и толщина защитного слоя бетона напрягаемой арматуры соответствует требованиям пп. 5.4 — 5.5.

ПРИЛОЖЕНИЕ 1

Справочное

ОСНОВНЫЕ БУКВЕННЫЕ ОБОЗНАЧЕНИЯ

Усилия от внешних нагрузок и воздействий в поперечном сечении

элемента и от предварительного напряжения

М ‑ изгибающий момент;

N ‑ продольная сила;

Q ‑ поперечная сила;

Р ‑ усилие предварительного обжатия.

Характеристики материалов

‑ расчетные сопротивления мелкозернистого бетона сжатию соответственно для предельных состояний первой и второй групп:

‑ расчетные сопротивления мелкозернистого бетона растяжению соответственно для предельных состоянии первой и второй групп;

‑ расчетные сопротивления проволочной и стержневой ненапряженной и напряженной арматуры;

‑ расчетное приведенное сопротивление бетона сжатой зоны сечения;

‑ расчетное сопротивление сеток растяжению для предельных состояний первой группы;

‑ расчетное сопротивление сеток растяжению при расчете сечений на поперечную силу в наклонных сечениях;

‑ расчетное сопротивление сеток сжатию;

Е_b ‑ начальный модуль упругости мелкозернистого бетона при сжатии и растяжении;

Е_m ‑ модуль упругости сеток;

a ‑ отношение модулей упругости сетчатой арматуры Е_m и бетона Е_b;

Е_s ‑ модуль упругости стержневой и проволочной арматуры.

Геометрические характеристики

A_b ‑ площадь сечения бетона;

‑ площади сечения проволок сетки в сжатой и растянутой зонах;

‑ площади сечения бетона сжатой и растянутой зон соответственно;

‑ площади сечения ненапрягаемой стержневой арматуры на единицу ширины соответственно в сжатой и растянутой зонах;

‑ площади напрягаемой стержневой арматуры на единицу ширины соответственно в сжатой и растянутой зоне;

‑ коэффициент сетчатого армирования, определяемый как отношение площади сечения арматуры А_m к площади сечения бетона A_b;

, , ‑ коэффициенты армирования стержневой и проволочной сжатой, растянутой арматурой соответственно ненапрягаемой и напрягаемой;

, ‑ коэффициенты армирования, приведенные к сетчатому, соответственно для растянутой и сжатой зоны;

t'_f , t_f ‑ толщина соответственно сжатой и растянутой полок двутаврового сечения;

b ‑ ширина сечения;

b_fc, b_f ‑ ширина соответственно сжатой и растянутой полок двутаврового сечения;

h ‑ высота прямоугольного, таврового или двутаврового сечений;

a¢, a ‑ расстояния от равнодействующей сосредоточенной сжатой A¢_s, A¢_sp и растянутой сжатой A_s, A_sp арматуры до ближайшей грани сечения;

x ‑ высота сжатой зоны бетона;

x ‑ относительная высота сжатой зоны бетона, равная x = x/h ;

e_c ‑ эксцентриситет продольной силы N относительно центра тяжести приведенного сечения;

l₁‑ расчетная длина армоцементного элемента, подвергающегося действию сжимающей продольной силы;

d_m ‑ диаметр проволок сварных, тканых и плетеных сеток;

l ‑ пролет элемента;

r ‑ радиус инерции поперечного сечения элемента относительно центра тяжести сечения;

d_s ‑ номинальный диаметр стержневой арматуры;

I₁ ‑ момент инерции сечения, приведенного к бетонному, относительно его центра тяжести;

I_s1 ‑ момент инерции сечения, приведенного к стальному, относительно его центра тяжести;

W_s1 ‑ момент сопротивления растянутого волокна, приведенного к стальному;

B_f1 ‑ жесткость сечения элемента армоцементных конструкций при кратковременном действии нагрузки;

B_f2 ‑ жесткость сечения элемента армоцементных конструкций при действии нагрузок на участке, в пределах которого образуются трещины;

B¢_f2 ‑ жесткость сечения элемента армоцементных конструкций при действии эксплуатационной нагрузки;

y_c ‑ расстояние до центра тяжести.

ПРИЛОЖЕНИЕ 2

Справочное

РЕКОМЕНДУЕМЫЙ СОРТАМЕНТ ТКАНЫХ И СВАРНЫХ ПРОВОЛОЧНЫХ СЕТОК ДЛЯ АРМОЦЕМЕНТНЫХ КОНСТРУКЦИЙ
