Звено типа Ов1
| Размеры, мм | |||||||
| Обозначение звена | Грузо- подъемность, т | | | | | длина развертки | Масса, кг |
| Ов1-0,4 | 0,40 | 10 | 28 | 50 | 14 | 163 | 0,101 |
| Ов1-0,5 | 0,50 | 11 | 32 | 55 | 16 | 181 | 0,135 |
| Ов1-0,63 | 0,63 | 14 | 36 | 60 | 18 | 205 | 0,248 |
| Ов1-0,8 | 0,80 | 14 | 40 | 70 | 20 | 230 | 0,278 |
| Ов1-1,0 | 1,00 | 16 | 44 | 80 | 22 | 260 | 0,411 |
| Ов1-1,6 | 1,60 | 20 | 56 | 100 | 28 | 327 | 0,781 |
| Ов1-2,0 | 2,00 | 22 | 60 | 110 | 30 | 358 | 1,068 |
| Ов1-3,2 | 3,20 | 28 | 80 | 130 | 40 | 439 | 2,123 |
| Ов1-5,0 | 5,00 | 36 | 100 | 170 | 50 | 567 | 4,530 |
| Ов1-6,3 | 6,30 | 40 | 110 | 190 | 55 | 631 | 6,225 |
| Ов1-8,0 | 8,00 | 45 | 120 | 210 | 60 | 698 | 8,714 |
| Ов1-10,0 | 10,00 | 50 | 140 | 230 | 70 | 777 | 11,976 |
| Ов1-12,5 | 12,50 | 56 | 150 | 260 | 75 | 867 | 16,763 |
| Ов1-16,0 | 16,00 | 65 | 200 | 290 | 100 | 1015 | 26,440 |
| Ов1-20,0 | 20,00 | 72 | 220 | 320 | 110 | 1117 | 35,380 |
Таблица П.1.14
Звено типа Ов2
| Размеры, мм | |||||||
| Обозначение звена | Грузо- подъемность, т | | | | | длина развертки | Масса, кг |
| Ов2-0,4 | 0,40 | ||||||
| Ов2-0,5 | 0,50 | 14 | 70 | 120 | 35 | 364 | 0,439 |
| Ов2-0,63 | 0,63 | 16 | 370 | 0,584 | |||
| Ов2-0,8 | 0,80 | 18 | 459 | 0,916 | |||
| Ов2-1,0 | 1,00 | 20 | 90 | 150 | 45 | 465 | 1,146 |
| Ов2-1,6 | 1,60 | ||||||
| Ов2-2,0 | 2,00 | 25 | 120 | 180 | 60 | 575 | 2,226 |
| Ов2-3,2 | 3,20 | 32 | 597 | 3,769 | |||
| Ов2-5,0 | 5,00 | 40 | 757 | 7,468 | |||
| Ов2-6,3 | 6,30 | 42 | 150 | 230 | 75 | 763 | 8,298 |
| Ов2-8,0 | 8,00 | 50 | 788 | 12,145 | |||
| Ов2-10,0 | 10,00 | 56 | 1127 | 21,796 | |||
| Ов2-12,5 | 12,50 | 60 | 1139 | 25,285 | |||
| Ов2-16,0 | 16,00 | 65 | 220 | 350 | 110 | 1155 | 30,087 |
| Ов2-20,0 | 20,00 | 72 | 1177 | 37,617 | |||

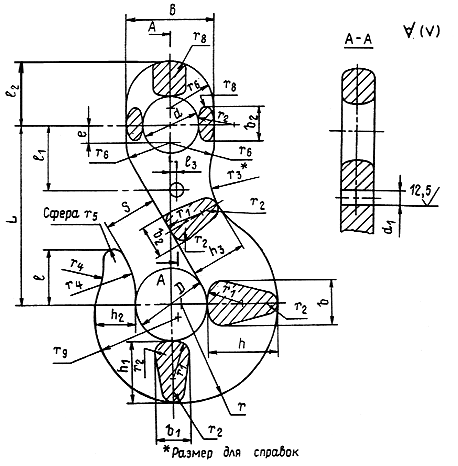

Рис. П.1.12. Крюк типов К1 и К2:
1 - крюк, 2 - замок, 3 - шайба, 4 - заклепка
Таблица П.1.15
Конструкция крюков типа К1 и К2
| Размеры, мм | ||||||||||
| Обозна- чение крюка | Грузо- подъем- ность, т | | | | | | Поз. 1 (крюк) | Поз. 2 (замок) | Поз. 3 (шайбы ГОСТ 11371) | Поз. 4 (заклепки ГОСТ 10299) |
| К1-0,32 К1-0,4 | 0,32 0,40 | 18 20 | 16 18 | 67,0 74,0 | 15 16 | 9 10 | Кч1-0,32 Кч1-0,4 | З1-0,32 З1-0,4 | 5,4 | 5 5 |
| К1-0,5 К1-0,63 | 0,50 0,63 | 25 25 | 22 22 | 83,5 83,5 | 22 22 | 11 12 | Кч1-0,5 Кч1-0,63 | З1-0,5 З1-0,63 | 5 | |
| К1-0,8 К1-1,0 К1-1,25 | 0,80 1,00 1,25 | 30 32 36 | 25 26 30 | 102,5 109,0 118,0 | 24 24 28 | 12 15 18 | Кч1-0,8 Кч1-1,0 Кч1-1,25 | З1-0,8 З1-1,0 З1-1,25 | 6,4 | 6 6 6 |
| К1-1,6 К1-2,0 | 1,60 2,00 | 40 45 | 30 35 | 125,0 145,0 | 30 36 | 18 20 | Кч1-1,6 Кч1-2,0 | З1-1,6 З1-2,0 | 8 8 | |
| К1-2,5 К2-2,5 | 2,50 | 50 | 38 | 154,0 | 38 | 26 20 | Кч1-2,5 Кч2-2,5 | З1-2,5 З2-2,5 | 8 | |
| К1-3,2 К2-3,2 | 3,20 | 55 | 42 | 173,5 168,5 | 40 | 30 24 | Кч1-3,2 Кч2-3,2 | З1-3,2 З2-3,2 | 8,4 | 8 |
| К1-4,0 К2-4,0 | 4,00 | 60 | 44 | 187,0 177,0 | 45 | 32 30 | Кч1-4,0 Кч2-4,0 | З1-4,0 З2-4,0 | ||
| К1-5,0 К2-5,0 | 5,00 | 65 | 48 | 206,5 196,5 | 50 | 36 30 | Кч1-5,0 Кч2-5,0 | З1-5,0 З2-5,0 | 10,5 | 10 |
| К1-6,3 К2-6,3 | 6,30 | 75 | 50 | 227,5 217,5 | 58 | 40 36 | Кч1-6,3 Кч2-6,3 | З1-6,3 З2-6,3 | ||
| К1-8,0 К2-8,0 | 8,00 | 85 | 60 | 262,5 252,5 | 65 | 46 42 | Кч1-8,0 Кч2-8,0 | З1-8,0 З2-8,0 | 10,5 | 10 |
| К1-10,0 К2-10,0 | 10,00 | 95 | 70 | 297,5 287,5 | 75 | 50 44 | Кч1-10,0 Кч2-10,0 | З1-10,0 З2-10,0 | ||
| К1-12,5 К2-12,5 | 12,50 | 110 | 80 | 345,0 330,0 | 85 | 54 46 | Кч1-12,5 Кч2-12,5 | З1-12,5 З2-12,5 | 13,0 | 12 |
