Рис. П.1.7. Упор типа У
Таблица П.1.9
Упор типа У
| Размеры, мм | ||||||
| Обозначение элемента | | | | | | Масса, кг |
| У-0,4 | 9 | 15 | 13,0 | 2,0 | 0,01 | |
| У-0,5 | 12,5 | 2,5 | ||||
| У-0,63 | 11 | 20 | 12,0 | 3,0 | 0,012 | |
| У-0,8 | 12 | 11,5 | 3,5 | |||
| У-1,0 | 14 | 25 | 15,5 | 3,0 | 0,024 | |
| У-1,6 | 16 | 30 | 21,0 | 4,0 | 0,040 | |
| У-2,0 | 20,0 | 4,0 | ||||
| У-2,5 | 20 | 40 | 19,0 | 6,0 | 0,050 | |
| У-3,2 | 22,5 | 0,060 | ||||
| У-5,0 | 28 | 60 | 24,0 | 8,0 | 0,140 | |
| У-6,3 | 32,0 | 0,160 | ||||
| У-8,0 | 30 | 65 | 35,0 | 6,0 | 9,0 | 0,190 |
| У-10,0 | 32 | 70 | 38,0 | 10,0 | 0,260 | |
| У-12,5 | 34 | 80 | 40,0 | 11,0 | 0,310 | |

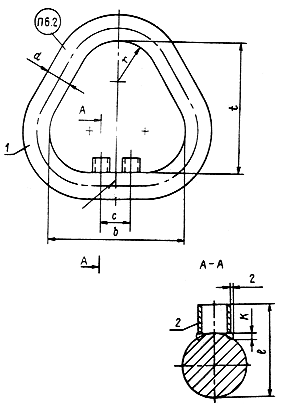

Рис. П.1.8. Звено типа Т, исполнение с двумя упорами:
1 - подвеска, 2 - упор
Таблица П.1.10
Звено типа Т, исполненное с двумя упорами
| Размеры, мм | |||||||||||
| поз. 1 (подвеска) | |||||||||||
| Обозначение звена | Грузо- подъем- ность стропа, т | | | | | | | | длина раз- вертки | Поз. 2 (упор) | Масса, кг |
| Т-16,0 | 16,0 | 60 | 93 | 7 | 312 | 290 | 56 | 75 | 1133 | У-16,0 | 22,042 |
| Т-20,0 | 20,0 | 75 | 102 | 9 | 339 | 320 | 65 | 100 | 1249 | У-20,0 | 32,770 |
| Т-25,0 | 25,0 | 80 | 110 | 8 | 370 | 350 | 72 | 110 | 1366 | У-25,0 | 43,909 |
| Т-32,0 | 32,0 | 95 | 115 | 7 | 413 | 390 | 80 | 120 | 1519 | У-32,0 | 60,159 |
Рис. П.1.9. Упор типа У
Таблица П.1.11
Упор типа У
| Размеры, мм | ||||
| Обозначение элемента | | | | Масса, кг |
| У-16,0 | 34 | 37,0 | 6 | 0,130 |
| У-20,0 | 42 | 37,5 | 8 | 0,234 |
| У-25,0 | 42 | 39,0 | 8 | 0,250 |
| У-32,0 | 42 | 35,0 | 8 | 0,220 |
Рис. П.1.10. Звено типа О
Рис. П.1.11. Звено типа Ов1
Таблица П.1.12
Звено типа О
| Размеры, мм | |||||||
| Обозначение звена | Грузо- подъемность, т | | | | | длина развертки | Масса, кг |
| О-0,4 | 0,40 | 9 | 50 | 13 | 7 | 152 | 0,075 |
| О-0,5 | 0,50 | 10 | 55 | 14 | 8 | 167 | 0,105 |
| О-0,63 | 0,63 | 11 | 60 | 16 | 9 | 185 | 0,134 |
| О-0,8 | 0,80 | 12 | 70 | 18 | 10 | 211 | 0,186 |
| О-1,0 | 1,00 | 14 | 80 | 20 | 12 | 242 | 0,290 |
| О-1,25 | 1,25 | 16 | 90 | 22 | 13 | 272 | 0,426 |
| О-1,6 | 1,60 | 18 | 100 | 25 | 14 | 302 | 0,599 |
| О-2,0 | 2,00 | 20 | 110 | 28 | 16 | 334 | 0,814 |
| О-2,5 | 2,50 | 22 | 120 | 30 | 19 | 367 | 1,104 |
| О-3,2 | 3,20 | 25 | 130 | 35 | 20 | 405 | 1,541 |
| О-4,0 | 4,00 | 28 | 150 | 40 | 22 | 463 | 2,224 |
| О-5,0 | 5,00 | 32 | 170 | 45 | 25 | 524 | 3,283 |
| О-6,3 | 6,30 | 36 | 190 | 50 | 27 | 586 | 4,714 |
| О-8,0 | 8,00 | 40 | 210 | 55 | 28 | 646 | 6,412 |
| О-10,0 | 10,00 | 44 | 230 | 60 | 36 | 710 | 8,475 |
| О-12,5 | 12,50 | 50 | 260 | 70 | 40 | 809 | 12,485 |
| О-16,0 | 16,00 | 56 | 290 | 75 | 42 | 895 | 17,208 |
| О-20,0 | 20,00 | 65 | 320 | 100 | 47 | 1028 | 26,050 |
| О-25,0 | 25,00 | 72 | 350 | 110 | 49 | 1128 | 31,960 |
Таблица П.1.13
