РД 10- 33-93 (с изм - РД 10-231-98) (524296), страница 5
Текст из файла (страница 5)
Ограничитель типа Ог
| Размеры, мм | ||||||||||||||
| Обозначение | | | | |||||||||||
| элемента | номин. | пред. откл. | номин. | пред. откл. | | | номин. | пред. откл. | | | | | | Масса, кг |
| Ог-1,0 | 32 | 16,0 | 25 | 9 | 90 | 14 | 4,5 | 0,06 | ||||||
| Ог-1,6 | 38 | 19,0 | 30 | 4,5 | 9 | 110 | 18 | 0,09 | ||||||
| Ог-2,0 | 42 | ±0,5 | 21,0 | 32 | 14 | 130 | 20 | 4 | 7,0 | 0,11 | ||||
| Ог-3,2 | 55 | 27,5 | 40 | 20 | 10,5 | 11 | 160 | 25 | 10,0 | 0,17 | ||||
| Ог-5,0 | 68 | 34,0 | ±0,35 | 28 | ±0,5 | 220 | 32 | 14,0 | 0,36 | |||||
| Ог-6,3 | 74 | 37,0 | 50 | 30 | 15,0 | 240 | 35 | 5 | 15,0 | 0,41 | ||||
| Ог-8,0 | 82 | 41,0 | 60 | 32 | 14 | 270 | 40 | 6 | 16,0 | 0,05 | ||||
| Ог-10,0 Ог-12,5 | 90 100 | +1,0 | 45,0 50,0 | 65 70 | 37 42 | 17,0 | 300 320 | 45 50 | 8 | 18,5 21,0 | 1,03 1,16 | |||
| Ог-16,0 | 110 | 55,0 | 75 | 47 | 360 | 55 | 10 | 26,0 | 1,71 | |||||
Рис. П.1.5. Планка типа П
Таблица П.1.7
Планка типа П
| Размеры, мм | |||||||||||||||||||||
| | | | |||||||||||||||||||
| Обозначение элемента | номин. | пред. откл. | номин. | пред. откл. | | номин. | пред. откл. | | | | | Масса, кг | |||||||||
| П-1,0 | 32 | 16,0 | 32 | 16 | 64 | 0,32 | |||||||||||||||
| П-1,6 | 38 | ±0,5 | 19,0 | 40 | 4,5 | 20 | 9 | 78 | 20 | 0,38 | |||||||||||
| П-2,0 | 42 | 21,0 | 44 | 22 | 86 | 0,46 | |||||||||||||||
| П-3,2 | 55 | 27,5 | 54 | 10,5 | 27 | 11 | 108 | 22 | 0,80 | ||||||||||||
| П-5,0 | 68 | 34,0 | ±0,35 | 68 | ±0,5 | 34 | 136 | 28 | 1,67 | ||||||||||||
| П-6,3 | 74 | 37,0 | 74 | 15,0 | 37 | 148 | 2,10 | ||||||||||||||
| П-8,0 | 82 | ±1,0 | 41,0 | 84 | 42 | 166 | 30 | 2,75 | |||||||||||||
| П-10,0 | 90 | 45,0 | 94 | 47 | 184 | 35 | 4,29 | ||||||||||||||
| П-12,5 | 100 | 50,0 | 104 | 17,0 | 52 | 14 | 204 | 40 | 6,00 | ||||||||||||
| П-16,0 | 110 | 55,0 | 114 | 57 | 224 | 45 | 8,29 | ||||||||||||||

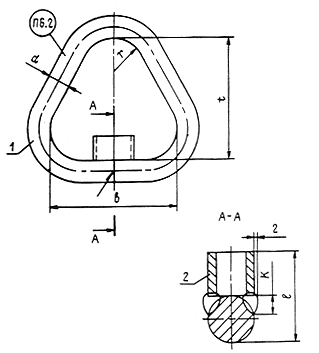

Рис. П.1.6. Звено типа Т, исполнение с одним упором:
1 - подвеска, 2 - упор
Таблица П.1.8
Звено типа Т, исполненное с одним упором
| Размеры, мм | ||||||||||
| поз. 1 (подвеска) | ||||||||||
| Обозначение звена | Грузо- подъем- ность, т | | | | | | | длина раз- вертки | Поз. 2 (упор) | Масса, кг |
| Т-0,4 | 0,40 | 23 | 5 | 54 | 50 | 9 | 13 | 194 | У-0,4 | 0,106 |
| Т-0,5 | 0,50 | 23 | 4 | 60 | 55 | 10 | 14 | 216 | У-0,5 | 0,142 |
| Т-0,63 | 0,63 | 23 | 6 | 64 | 60 | 11 | 16 | 231 | У-0,63 | 0,184 |
| Т-0,8 | 0,80 | 23 | 7 | 76 | 70 | 12 | 18 | 270 | У-0,8 | 0,252 |
| Т-1,0 | 1,00 | 29 | 8 | 86 | 80 | 14 | 20 | 308 | У-1,0 | 0,396 |
| Т-1,6 | 1,60 | 41 | 6 | 108 | 100 | 18 | 25 | 388 | У-1,6 | 0,814 |
| Т-2,0 | 2,00 | 41 | 11 | 119 | 110 | 20 | 28 | 427 | У-2,0 | 1,092 |
| Т-3,2 | 3,20 | 47 | 6 | 130 | 130 | 25 | 35 | 478 | У-3,2 | 1,901 |
| Т-5,0 | 5,00 | 56 | 10 | 182 | 170 | 32 | 45 | 659 | У-5,0 | 4,300 |
| Т-6,3 | 6,30 | 68 | 9 | 204 | 190 | 36 | 50 | 738 | У-6,3 | 6,056 |
| Т-8,0 | 8,00 | 75 | 9 | 225 | 210 | 40 | 55 | 815 | У-8,0 | 8,230 |
| Т-10,0 | 10,00 | 82 | 8 | 247 | 230 | 44 | 60 | 901 | У-10,0 | 11,014 |
| Т-12,5 | 12,50 | 90 | 8 | 279 | 260 | 50 | 70 | 1013 | У-12,5 | 15,920 |
