3.13. Гайки и шпильки (болты) должны изготавливаться из сталей разных марок, а при изготовлении из сталей одной марки - с разной твердостью. При этом твердость гайки должна быть ниже твердости шпильки (болта). Длина шпилек (болтов) должна обеспечивать превышение резьбовой части над гайкой на величину, указанную в НД.
3.14. Материал шпилек (болтов) должен выбираться с коэффициентом линейного расширения, близким по значениям коэффициенту линейного расширения материала фланца. Разница в значениях коэффициента линейного расширения не должна превышать 10%. Применение сталей с различными коэффициентами линейного расширения (более 10%) допускается в случаях, обоснованных расчетом на прочность.
3.15. Допускается применять гайки из сталей перлитного класса на шпильках (болтах), изготовленных из аустенитной стали, если это предусмотрено НД.
3.16.(К) В случае изготовления крепежных деталей холодным деформированием они должны подвергаться термической обработке.
3.17. Отливки стальные должны применяться в термообработанном состоянии. Проверка механических свойств отливок проводится после термообработки.
3.18. Неметаллические материалы, применяемые для изготовления сосудов, должны быть совместимы с рабочей средой в части коррозионной стойкости и нерастворимости (изменении свойств) в рабочем диапазоне температур. Среда, для которой предназначен сосуд, должна быть указана в паспорте на сосуд. Применение неметаллических материалов допускается с разрешения Госгортехнадзора России на основании заключения специализированной научно-исследовательской организации.
3.19. Для металлопластиковых сосудов материал герметизирующего слоя (лейнера) выбирается таким образом, чтобы при испытании сосуда пробным давлением в материале отсутствовали пластические деформации. Методики расчета напряженно-деформированного состояния сосуда и экспериментального определения остаточных деформаций согласовываются со специализированной научно-исследовательской организацией.
3.20. Материалы наполнителя и связующего, применяемые для изготовления сосуда, должны иметь гарантированные сроки использования, которые указываются в сертификате на эти материалы.
3.21. Чугунные отливки из высокопрочного чугуна следует применять термически обработанными.
3.22. Необходимость термической обработки резьбы, изготовленной методом накатки, регламентируется НД.
4. ИЗГОТОВЛЕНИЕ, РЕКОНСТРУКЦИЯ, МОНТАЖ, НАЛАДКА И РЕМОНТ
4.1. Общие требования
4.1.1. Изготовление (доизготовление), реконструкция, монтаж, наладка и ремонт сосудов и их элементов должны выполняться специализированными организациями, располагающими техническими средствами, необходимыми для качественного выполнения работ.
Организации, выполняющие указанные работы, должны иметь разрешения (лицензии) органов Госгортехнадзора России на изготовление, реконструкцию, монтаж, наладку и ремонт сосудов в соответствии с порядком, установленным Госгортехнадзором России.
4.1.2. Изготовление (доизготовление), реконструкция, монтаж, наладка и ремонт сосудов должны выполняться в соответствии с требованиями настоящих Правил и технических условий, утвержденных в установленном порядке.
4.1.3. Изготовление (доизготовление), реконструкция, монтаж, наладка и ремонт сосудов или их отдельных элементов должны проводиться по технологии, разработанной до начала работ организацией, их выполняющей.
4.1.4. При изготовлении (доизготовлении), реконструкции, монтаже, наладке и ремонте должна применяться система контроля качества (входной, операционный и приемочный), обеспечивающая выполнение работ в соответствии с требованиями настоящих Правил и НД.
Порядок проведения входного контроля неметаллических материалов, из которых изготавливаются силовые элементы конструкции сосуда, согласовывается со специализированной научно-исследовательской организацией.
4.2. Допуски
4.2.1. Отклонение наружного (внутреннего) диаметра обечаек, цилиндрических отбортованных элементов днищ, сферических днищ, изготовленных из листов и поковок, не должно превышать ±1% номинального диаметра.
Относительная овальность в любом поперечном сечении не должна превышать 1%. Величина относительной овальности определяется по формулам:
в сечении, где отсутствуют штуцера и люки:
;
в сечении, где имеются штуцера и люки:
,
где
- соответственно наибольший и наименьший наружные (внутренние) диаметры сосуда, мм; d - внутренний диаметр штуцера или люка, мм.
Величину относительной овальности для сосудов с отношением толщины стенки обечайки к внутреннему диаметру 0,01 и менее допускается увеличить до 1,5%.
Относительная овальность для элементов сосудов, работающих под наружным давлением, не должна превышать 0,5%.
4.2.2. Увод (угловатость)
кромок в сварных швах не должен превышать = 0,1
+ 3 мм, но не более соответствующих величин, указанных в табл. 2 для элементов сосудов (рис. 1).
Рис. 1. Увод (угловатость) кромок в сварных швах
Таблица 2(К)
| #G0максимальный увод (угловатость) f кромок в стыковых швах, мм | ||||
| обечаек | шаровых резервуаров и днищ из лепестков | конических днищ | ||
| независимо от D* | D | D<5000 | D | D>2000 |
| 5 | 6 | 8 | 5 | 7 |
5000 _______________
* D - внутренний диаметр, мм
4.2.3. Смещение кромок
листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать = 0,1 , но не более 3 мм. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в табл. 3. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 мм.

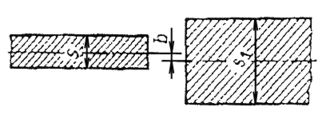

Рис. 2. Смещение кромок листов
Таблица 3
| #G0Толщина свариваемых листов | Максимально допустимые смещения стыкуемых кромок в кольцевых швах, мм | |
| на монометаллических сосудах | на биметаллических сосудах со стороны корроизонного слоя | |
| До 20 | 0,1 | 50% |
| Свыше 20 до 50 | 0,15 | от толщины плакирующего слоя |
| Свыше 50 до 100 | 0,04 | 0,04 |
| Свыше 100 | 0,025 | 0,025 |
_________________
* При условии наплавки на стыкуемые поверхности с уклоном 1:3 для сварных соединений, имеющих смещение кромок более 5 мм.
4.2.4. Смещение кромок в стыковых сварных соединениях труб не должно превышать величин, приведенных в табл. 4.
Таблица 4
| #G0Толщина стенки трубы
| Максимально допустимые смещения кромок , мм |
| До 3 | 0,2 |
| Свыше 3 до 6 | 0,1 |
| Свыше 6 до 10 | 0,15 |
| Свыше 10 до 20 | 0,05 |
| Свыше 20 | 0,1 |
4.2.5. Допуски, не указанные в настоящем разделе, должны соответствовать требованиям НД.
4.3. Сварка
Общие требования
4.3.1.(К) При изготовлении (доизготовлении), монтаже, ремонте, реконструкции применяемая сварка сосудов и их элементов должна производиться в соответствии с требованиями НД на изготовление сосудов, утвержденных инструкций, технологической документаци.
Технологическая документация должна содержать указания по технологии сварки металлов, принятых для изготовления сосудов и их элементов, применению присадочных материалов, видам и объему контроля, а также предварительному и сопутствующему подогреву и термической обработке.
4.3.2. Для выполнения сварки должны применяться исправные установки, аппаратура и приспособления, обеспечивающие соблюдение требований НД.
4.3.3.(К) Применяемая технология сварки должна быть аттестована в соответствии с требованиями Правил изготовления паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды с применением сварочных технологий, утвержденных Госгортехнадзором России 06.06.97.
4.3.4. К производству сварочных работ допускаются сварщики, аттестованные в соответствии с "Правилами аттестации сварщиков", утвержденными Госгортехнадзором России, и имеющие удостоверение установленной формы.
Сварщики могут производить сварочные работы тех видов, которые указаны в их удостоверении.
4.3.5. Сварщик, впервые приступающий в данной организации (монтажном или ремонтном участке) к сварке изделий, работающих под давлением, независимо от наличия удостоверения должен перед допуском к работе пройти проверку путем сварки и контроля пробного сварного соединения. Конструкцию пробных сварных соединений, а также методы и объем контроля качества сварки этих соединений устанавливает руководитель сварочных работ.
4.3.6. Перед началом сварки должно быть проверено качество сборки соединяемых элементов, а также состояние стыкуемых кромок и прилегающих к ним поверхностей. При сборке не допускается подгонка кромок ударным способом или местным нагревом.
4.3.7. Руководство работами по сборке сосудов и их элементов, сварке и контролю качества сварных соединений должно быть возложено на специалиста, прошедшего проверку знаний настоящих Правил.
Сварочные материалы
4.3.8. Сварочные материалы, применяемые для сварки сосудов, должны соответствовать требованиям стандартов и технических условий, что должно подтверждаться сертификатом организации-изготовителя.
4.3.9. Марки, сортамент, условия хранения и подготовка к использованию сварочных материалов должны соответствовать требованиям НД на сварку.
