2.2.30. При выборе сварных деталей трубопроводов в зависимости от агрессивности среды, температуры и давления следует руководствоваться настоящими Правилами и другими действующими нормативными документами.

2.2.31. Сварку фитингов и контроль качества сварных стыков следует производить в соответствии с требованиями действующих НТД.

2.2.32. Ответвление от трубопровода может быть выполнено одним из способов, показанных на рис.2, либо в соответствии с ОСТ 36-45-81, ОСТ 36-41-81 и чертежами разработчика проекта. При устройстве тройниковых соединений особое внимание следует уделять качеству подгоночных и сварочных работ. Не допускается усиление тройниковых соединений с помощью ребер жесткости.

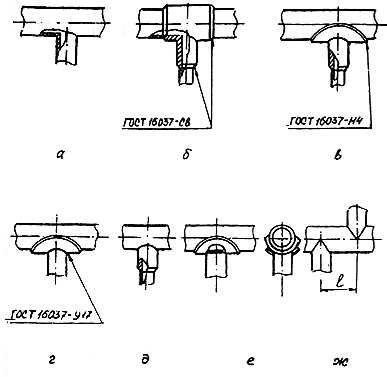

Рис. 2. Ответвления на технологических трубопроводах:

а - без укрепления; б - с помощью тройника; в - укрепленное штуцером и накладкой; г - укрепленное

накладкой; д - укрепленное штуцером; е - укрепленное накладками на основной

и ответвляемый трубопровод; ж - крестообразное.

2.2.33. Присоединение ответвлений по способу "а" (рис. 2) применяется в тех случаях, когда ослабление основного трубопровода компенсируется имеющимися запасами прочности соединения.

2.2.34. При выборе способа присоединения ответвлений к основному трубопроводу следует отдавать предпочтение способам "б", "в", "е" (рис. 2).

2.2.35. Накладку на ответвляемый трубопровод (присоединение по способу "е") устанавливают при отношении диаметров ответвляемого и основного трубопроводов не менее 0,5.

2.2.36. Сварные тройники применяют при давлении Р до 10 МПа (100 кгс/см ). Технические требования к изготовлению тройников должны приниматься по ОСТ 36-49-81.

Размеры сварных тройников из углеродистой стали с условным проходом D 65 - 400 мм следует принимать по ОСТ 36-46-81, а с D 500 - 1400 мм - по ОСТ 36-24-77.

2.2.37. Отводы сварные с условным проходом D 150 - 400 мм в соответствии с ОСТ 36-43-81 разрешается применять для технологических трубопроводов при давлении Р не более 6,3 МПа (63 кгс/см ).

Отводы сварные с условным проходом D 500 - 1400 мм в соответствии с ОСТ 36-21-77 можно применять для технологических трубопроводов при давлении Р не более 2,5 МПа (25 кгс/см ).

2.2.38. Сварные концентрические и эксцентрические переходы с условным проходом D 250 - 400 мм по ОСТ 36-44-81 и D 350 - 400 мм по ТУ 35-1626-77 разрешается применять для технологических трубопроводов при давлении Р до 4 МПа (40 кгс/см ), а с D 500 - 1400 мм по ОСТ 36-22-77 при Р до 2,5 МПа (25 кгс/см ).

Пределы применения стальных переходов в зависимости от температуры и агрессивности среды должны соответствовать пределам применения присоединяемых труб аналогичных марок сталей.

Сварные швы переходов подлежат 100%-ному контролю ультразвуковым или радиографическим методом.

2.2.39. Допускается применение лепестковых переходов для технологических трубопроводов с условным давлением Р не более 1,6 МПа (16 кгс/см ) и условным диаметром D 100 - 500 мм.

Не разрешается устанавливать лепестковые переходы на трубопроводах, предназначенных для транспортирования сжиженных газов и веществ группы А (а) (см. табл. 2.1).

2.2.40. Размеры лепестковых переходов регламентированы ОСТ 36-44-81. Лепестковые переходы следует сваривать в соответствии с указаниями действующих НТД с последующим 100%-ным контролем сварных швов ультразвуковым или радиографическим методом.

После изготовления лепестковые переходы должны быть подвергнуты высокотемпературному отпуску.

2.2.41. Сварные крестовины допускается применять на трубопроводах из углеродистых сталей при рабочей температуре не выше 250°С.

Крестовины из электросварных труб допускается применять при давлении Р не более 1,6 МПа (16 кгс/см ), при этом они должны быть изготовлены из труб, рекомендуемых для применения при давлении Р не менее 2,5 МПа (25 кгс/см ).

Крестовины из бесшовных труб допускается применять при давлении Р не более 2,5 МПа (25 кгс/см ), при условии изготовления их из труб, рекомендуемых для применения при давлении Р не менее 4 МПа (40 кгс/см ).

Гнутые и штампованные детали

2.2.42. Для технологических трубопроводов должны применяться, как правило, крутоизогнутые отводы, изготовленные из бесшовных и сварных прямошовных труб методом горячей штамповки или протяжки, гнутые и штампосварные отводы.

2.2.43. Гнутые отводы, изготовляемые по ОСТ 36-42-81 из бесшовных труб, применяются вместо крутоизогнутых и сварных отводов, в первую очередь в тех случаях, когда требуется максимально снизить гидравлическое сопротивление трубопровода, на трубопроводах с пульсирующим потоком среды (с целью снижения вибрации), а также на трубопроводах при условном проходе D не менее 40 мм.

Пределы применения гладкогнутых отводов с радиусом гиба R 2 D из труб действующего сортамента должны соответствовать пределам применения труб, из которых они изготовлены.

2.2.44. При выборе радиуса гиба гладкогнутых отводов необходимо руководствоваться указаниями НТД или проекта.

Минимальная длина прямого участка от конца трубы до начала закругления должна быть равна диаметру D трубы, но не менее 100 мм.

Заглушки

2.2.45. Заглушки рекомендуется выбирать в зависимости от рабочих параметров среды и конкретных условий эксплуатации, руководствуясь настоящими Правилами, государственными и отраслевыми стандартами, действующими НТД.

2.2.46. Температурные пределы применения материалов фланцевых заглушек или заглушек, устанавливаемых между фланцами, должны соответствовать температурным пределам применения материалов фланцев.

2.2.47. Быстросъемные заглушки выпускаются по ТУ 38.11145-83. Пределы их применения должны соответствовать указанным техническим условиям.

Приварные плоские и ребристые заглушки можно применять для технологических трубопроводов, транспортирующих вещества групп А и Б при давлении Р до 2,5 МПа (25 кгс/см ). При выборе плоских и ребристых заглушек следует руководствоваться ОСТ 36-47-81 и ОСТ 36-48-81.

2.2.48. Заглушки, устанавливаемые между фланцами, а также быстросъемные, выпускаемые по ТУ 38.11145-83, запрещается применять для разделения двух трубопроводов с различными средами, смешение которых недопустимо.

2.2.49. Качество материала заглушек должно подтверждаться сертификатом. Допускается составлять один сертификат на партию заглушек. Партией считается любое число заглушек, изготовленных из одного материала по данному заказу. Сертификат на постоянные заглушки должен храниться в журнале учета установки - снятия заглушек (постоянная заглушка - заглушка, устанавливаемая в связи с технологической необходимостью).

На каждой съемной заглушке (на хвостовике, а при его отсутствии - на цилиндрической поверхности) должны быть четко выбиты номер заглушки (партии), марка стали, условное давление Р и условный проход D .

2.2.50. Устанавливают и снимают заглушки по указанию лица, ответственного за эксплуатацию трубопровода. Установка и снятие заглушек должны отмечаться в специальном журнале.

3. ТЕХНОЛОГИЧЕСКИЕ ТРУБОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ

СВЫШЕ 10 МПа (100 кгс/см ) ДО 320 МПа (3200 кгс/см )

3.1. Общие положения

3.1.1. Конструкция трубопровода должна быть надежной, обеспечивать безопасность при эксплуатации и предусматривать возможность его полного опорожнения, очистки, промывки, продувки, наружного и внутреннего осмотра и ремонта, удаления из него воздуха при гидравлическом испытании и воды после его проведения.

3.1.2. Конструкция трубопровода должна предусматривать возможность выполнения всех видов контроля согласно требованиям настоящих Правил. Если конструкция трубопровода не позволяет проведения наружного и внутреннего осмотров или гидравлического испытания, предусмотренных настоящими Правилами, автором проекта должны быть указаны методика, периодичность и объем контроля, выполнение которых обеспечит своевременное выявление и устранение дефектов.

3.1.3. Соединения элементов трубопроводов, работающих под давлением до 35 МПа (350 кгс/см ), следует производить сваркой. Применяются только стыковые без подкладного кольца сварные соединения. Фланцевые соединения допускается предусматривать в местах подключения трубопроводов к аппаратам, арматуре и другому оборудованию, имеющему ответные фланцы, а также на участках трубопроводов, требующих в процессе эксплуатации периодической разборки или замены. Соединения трубопроводов под давлением свыше 35 МПа (350 кгс/см ) должны выполняться по специальным техническим условиям, разработанным специализированными научно-исследовательскими организациями.

3.1.4. В трубопроводах, предназначенных для работы под давлением до 35 МПа (350 кгс/см ), допускается вварка штуцеров на прямых участках, а также применение тройников, сваренных из труб, штампосварных колен с двумя продольными швами при условии проведения 100%-ного контроля сварных соединений методом ультразвуковой дефектоскопии или просвечиванием.

3.1.5. Вварка штуцеров в сварные швы, а также в гнутые элементы (в местах гибов) трубопроводов не допускается.

В порядке исключения на гибах трубопроводов, работающих под давлением до 35 МПа (350 кгс/см ), может быть допущена вварка одного штуцера (трубы) для измерительного устройства внутренним диаметром не более 25 мм.
