2.2. Аппаратура

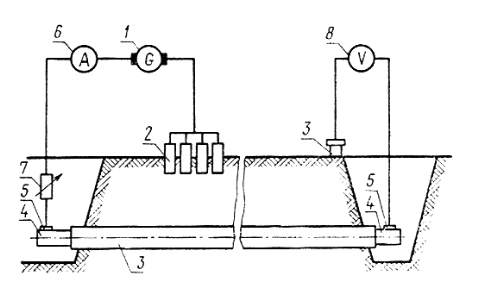

Для оценки переходного сопротивления используют передвижную исследовательскую лабораторию электрохимической защиты (ПЭЛ.ЭХЗ), аппаратура и приборы которой должны быть электрически подключены по схеме (черт. 2), которая включает в себя источник постоянного тока 1, временное анодное заземление 2, участок изолированного трубопровода, подлежащий контролю 3, неизолированные концы участка трубопровода 4, механические контакты 5, амперметр 6, резистор 7, вольтметр 8, медно-сульфатный электрод сравнения 9.

Черт. 2

2.3. Требования к образцам (участкам)

2.3.1. Контролируемый участок трубопровода не должен иметь контакта неизолированной поверхности трубы с грунтом, электрических и технологических перемычек с другими сооружениями.

2.3.2. Временное анодное заземление оборудуют на расстоянии 200-400 м от участка трубопровода в местах с возможно меньшим удельным сопротивлением грунта из винтовых электродов, находящихся в комплекте лаборатории ПЭЛ.ЭХЗ.

2.4. Проведение испытаний

2.4.1. Измеряют естественную разность потенциалов "труба-земля" в конце участка с помощью вольтметра 8 и медно-сульфатного электрода сравнения 9, электрически соединенного с трубопроводами с помощью механического контакта 5. При этом измерении источник постоянного тока 1 должен быть выключен.

2.4.2. Включают источник постоянного тока и устанавливают силу тока, вычисленную по формулам:

для участков трубопроводов длиной, равной или более 4 км

для участков трубопроводов длиной менее 4 км

где - длина участка трубопровода, м:

- смещение разности потенциалов "труба-земля" в конце участка, В, вычисляемая по формулам:

для участков трубопроводов длиной, равной или более 4 км

для участков трубопроводов длиной менее 4 км

где - нормированное смещение разности потенциалов "труба-земля" в конце длинного участка, равное 0,4 В;

- нормированное смещение разности потенциалов "труба-земля" в конце короткого участка, равное 0,7 В;

- требуемое переходное сопротивление "труба-земля", , определяемое по табл. 1 (графа 9);

- конечное переходное сопротивление "труба-земля" , вычисляемое как сопротивление растрескиванию неизолированного участка трубопровода по формуле

где - продольное сопротивление трубопровода, Ом/м;

D - диаметр трубопровода, м;

Н - глубина залегания трубопровода, м:

- среднее электрическое сопротивление грунта, Ом·м, вычисляемое по формуле

где - длина i-го участка с удельным сопротивлением , м;

n - количество участков с различным удельным электрическим сопротивлением ;

z - характеристическое сопротивление трубопровода, 0м, вычисляемое по формуле

- гиперфункция, описывающая изменение потенциала вдоль участка трубопровода;

- постоянная распространения тока, , вычисляемая по формуле

Продольное сопротивление стального трубопровода, имеющего стандартные размеры в практике строительства магистральных трубопроводов, вычисляют по формуле

где - удельное сопротивление трубной стали,

- толщина стенки трубопровода, мм.

2.4.3. По истечении 3 ч после включения источника тока измеряют разность потенциалов "труба-земля" в конце участка.

2.5. Обработка результатов испытаний

2.5.1. Запись исходных, расчетных и измеренных данных проводят по форме 3.

Форма 3

Все графы обязательны к заполнению

_____________________________________________________________

Ведомство или принимающая организация

АКТ

оценки переходного сопротивления законченного строительством участка трубопровода

Наименование трубопровода __________________________________

Участок трубопровода (начало _________________ км, конец ___________________ км, протяженность ______________________ м).

Диаметр трубы _____________________ м, толщина стенки ________________ мм.

Вид, тип и конструкция защитного покрытия _____________________

Среднее удельное электрическое сопротивление грунта _____________________Ом·м.

Требуемое переходное сопротивление __________________ .

Конечное переходное сопротивление ___________________ .

Продольное сопротивление ______________________________Ом/м.

Место подключения источника постоянного тока ______________ км.

Напряжение на выходе источника ____________________________ В.

Переходное сопротивление участка трубопровода ________________

соответствует,

_________________________________________ требуемой величине.

не соответствует

Дата. Подписи лиц, проводивших измерения

___________________________________

___________________________________

___________________________________

2.5.2. Смещение разности потенциалов "труба--земля" вычисляют по формуле

где - измеренная разность потенциалов "труба-земля" (после включения источника постоянного тока);

- естественная разность потенциалов "труба-земля" (до включения источника постоянного тока).

2.5.3. Переходное сопротивление контролируемого участка вычисляют по формуле

где Arsh - обратная гиперфункция расчетных аргументов.

Полученное значение величины переходного сопротивления должно соответствовать табл.1 настоящего стандарта.

3. Метод интегральной оценки переходного сопротивления

на действующих трубопроводах

3.1. Сущность метода

Сущность метода аналогична изложенной при оценке переходного сопротивления на законченных строительством участках трубопроводов (п.2.1 приложения 6).

3.2. Аппаратура

Аппаратура и материалы аналогичны применяемым при оценке переходного сопротивления на законченных строительством участках трубопроводов. В качестве источника постоянного тока используют катодные станции, действующие на трубопроводе, и их анодные заземления, в качестве амперметра - амперметр катодной станции. Соединение вольтметра с трубопроводом осуществляется в контрольно-измерительных пунктах.

Допускается использовать аппаратуру и приборы ПЭЛ.ЭХЗ, соблюдая требования п. 2.3.2.

3.3. Требования к образцам (участкам)

3.3.1. Контролируемый участок трубопровода должен быть оборудован контрольно-измерительными пунктами, количество которых должно составлять не менее одного на километр трассы.

3.3.2. До проведения измерений не менее чем за сутки выключают установки катодной защиты на участках трубопровода, примыкающих к контролируемому.

3.4. Проведение испытаний

3.4.1. Измеряют естественную разность потенциалов "труба-земля".

3.4.2. Включают установку катодной защиты; по истечении не менее 3 ч поляризации измеряют силу тока установки и разность потенциалов "труба-земля" в контрольно-измерительных пунктах зоны действия одной установки катодной защиты.

3.5. Обработка результатов испытаний

3.5.1. Запись исходных, расчетных и измеренных величин проводят по форме 4.

Форма 4

Все графы обязательны к заполнению

_____________________________________________________________

Ведомство или эксплуатирующая организация

АКТ

проверки переходного сопротивления действующего трубопровода

Наименование трубопровода __________________________________

Участок трубопровода: начало ________________ км, конец _______________________ км

Протяженность ___________________________________ м

Диаметр трубы ______________________________м

Вид, тип и конструкция защитного покрытия ____________________

Переходное сопротивление участка трубопровода ________ .

Дата. Подписи лиц, проводивших измерения

___________________________________

___________________________________

___________________________________

3.5.2. Переходное сопротивление на длине зоны действия одной установки вычисляют по формуле

где - среднее значение смещения потенциала на длине зоны действия одной установки катодной защиты, В, вычисляемое по формуле

где - длина, определяемая расстоянием между минимальными значениями разности потенциалов по обе стороны от места установки катодной защиты, м;

- длина i-го участка, м, со смещением разности потенциалов "трубa-земля" , B, рассчитываемым по формуле

где - разность потенциалов "труба-земля", измеренная после включения установок катодной защиты, В;

- естественная разность потенциалов "труба-земля" до включения установок катодной защиты, В;

к - количество i-ых участков, на которых смещение разности потенциалов "труба-земля" подлежит сравнению;

j - плотность тока, , вычисляемая по формуле
