Текст из файла (страница 6)

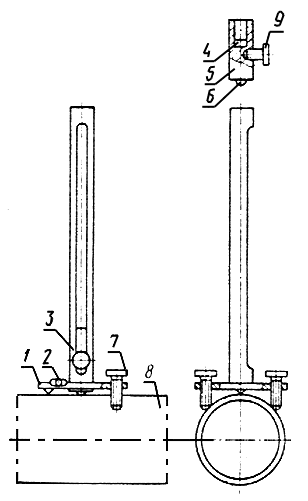

Черт. 1

Основание 1 - стальная треугольная плита толщиной 5 мм, снабженная уровнем (индикатором горизонтальности) для установки ее в горизонтальном положении на трубе 8 с испытуемым покрытием и винтами-ножами 7 размером М5х50 с расстоянием между ними 100 мм, позволяющими устанавливать ударное приспособление на трубе любого диаметра.

Направляющая 3 со шкалой от 0 до 50 см - стальная труба, закрепленная под прямым углом к основанию высотой 700 мм, внутренним диаметром 60 мм, толщиной стенки 0,5 мм с продольной прорезью 600х 5 мм.

Свободно падающий груз 5 с постоянной массой, равной (1±0,001) кг, включает в себя:

стальной стакан наружным диаметром 59 мм, высотой 150 мм, толщиной стенки 1 мм;

стальной боек 6 твердостью HRC 60 сферической формы с радиусом 8 мм, закрепленный у основания стакана;

винт-рукоятку 9 размером М4х100.

Масса свободно падающего груза может быть увеличена при помощи дозированных утяжелителей 4 - стальных цилиндров наружным диаметром 57 мм и массой 0,25 кг, размещаемых в стакане.

2.2. Искровой дефектоскоп типа ДИ-74 или ДЭП-1 используют для определения сплошности защитного покрытия.

3. Подготовка к испытаниям

3.1. Контроль сплошности покрытия проводят по рекомендуемому приложению 1.

3.2. Массу падающего груза (m), кг, вычисляют по формуле

где E - прочность при ударе, Дж (кгс·см) (по нормам табл.1 настоящего стандарта) ;

g - ускорение свободного падения, 9,8 м/c ;

h - высота падения груза, 0,5 м.

3.3. С помощью дозированных утяжелителей устанавливают на приборе требуемую массу свободно падающего груза, округляя ее в сторону увеличения до массы, кратной 0,25 кг.

3.4. Ударное приспособление устанавливают на поверхности покрытия в выбранной точке с помощью винтов-ножек 7 и уровня 2.

4. Проведение испытаний

4.1 Свободно падающий груз поднимают на высоту 0,5 м и сбрасывают его на поверхность, защитного покрытия.

4.2. Сплошность защитного покрытия в месте удара контролируют искровым дефектоскопом по рекомендуемому приложению 1.

Критерием неразрушения защитного покрытия при ударе является отсутствие в местах удара пор и трещин.

4.3. Испытания проводят при температуре защитного покрытия (293±5) К (20±5)°С.

5. Обработка результатов испытаний

5.1. Защитное покрытие считают прошедшим контроль, если при испытании в 10 точках не менее, чем в 9 - защитное покрытие оказалось неразрушенным.

5.2. Запись результатов измерений проводят по форме 1.

Форма 1

Все графы обязательны к заполнению

_____________________________________________________________

Ведомство или принимающая организация

АКТ

контроля прочности защитных покрытий при ударе

Вид, тип и конструкция защитного покрытия _____________________

Диаметр трубы (трубопровода), мм ____________________________

Количество испытанных труб ________________________________ , шт.

Напряжение на щупе дефектоскопа, кВ _________________________

Требуемая прочность при ударе, Дж (кгс·см) (по табл. 1 настоящего стандарта) ____________________________________________________

Прочность при ударе партии труб (участка трубопровода) _________

соответствует,

_____________________________________________________________

не соответствует требуемой величине

Дата. Подписи лиц, проводивших контроль

______________________________

______________________________

______________________________

ПРИЛОЖЕНИЕ 6

Рекомендуемое

ОПРЕДЕЛЕНИЕ ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ ПОКРЫТИЙ

1. Метод "мокрого" контакта

1.1. Требования к образцам

1.1.1.Образцом является участок трубы длиной не менее 0,5 м.

1.1.2. Измерения проводят после нанесения покрытий в соответствии с п. 4.12 настоящего стандарта:

в заводских или базовых условиях - в одном сечении в центре трубы;

в трассовых условиях - в одном сечении трубы;

на действующем трубопроводе - в соответствии с п. 4.21 настоящего стандарта - в одном сечении трубы по центру шурфа.

1.2. Аппаратура, материалы, реактивы

Источник постоянного напряжения, напряжение на выходе 30 В.

Вольтамперметр, класс точности 0,4 типа М 253.

Микроамперметр, класс точности 1,5 типа М 95.

Резистор переменный, нормальная величина сопротивления до 1,5 кОм, мощность рассеяния 1 Вт.

Электрический провод типа ПГВ сечением 0,75 мм .

Металлический электрод-бандаж шириной не менее 0,3 м.

Полотенце тканевое площадью, равной площади электрода.

Натрий хлористый по ГОСТ 4233-77.

1.3. Подготовка к испытаниям

1.3.1. В месте измерения очищают поверхность защитного покрытия 4 (черт. 1) от свободной влаги и загрязнений.

1.3.2. Приготавливают 3%-ный раствор хлористого натрия (NaCI)

1.3.3. Накладывают тканевое полотенце 3, смоченное в 3%-ном растворе NaCI, на изолированную поверхность трубы по периметру. Накладывают металлический электрод-бандаж 2 на полотенце и плотно обжимают его по трубе с помощью болтов.

1.3.4. Собирают электрическую схему по черт. 1.

Черт. 1

1.3.5. Присоединяют отрицательный полюс источника питания к оголенному участку трубы 5 с помощью механического контакта 1.

1.3.6. На действующем трубопроводе перед проведением работ по пп. 1.3.1-1.3.4 настоящего приложения следует отрывать шурф таким образом, чтобы можно было проводить замеры и визуальный осмотр защитного покрытия.

1.4. Проведение испытаний

1.4.1. Измерения проводят по схеме черт. 1.

1.4.2. Резистором R отбирают от источника питания GB рабочее напряжение, равное 30 В. Напряжение контролируют с помощью вольтметра .

1.4.3. Фиксируют силу тока по амперметру .

1.5. Обработка результатов испытаний

Величину переходного сопротивления (R) , Ом·м , вычисляют по формуле

где U - рабочее напряжение, В;

I - сила тока, А;

S - площадь металлического электрода-бандажа, м .

Величину переходного сопротивления вычисляют для каждого значения измеряемой силы тока. Запись результатов измерений в строительный период - по форме 1; в период эксплуатации - по форме 2.

1.6. Оценка результатов

Величина переходного сопротивления в строительный период должна соответствовать нормам табл. 1 настоящего стандарта.

Форма 1

Все графы обязательны к заполнению

_____________________________________________________________

Ведомство или принимающая организация

АКТ

определения переходного сопротивления в строительный период

Вид, тип и конструкция защитного покрытия ____________________

Диаметр трубы (трубопровода), мм _____________________________

Замеряемая поверхность (площадь электрода), м ________________

Переходное сопротивление партии труб, участка трубопровода _____________________________________________________________

соответствует,

_____________________________________________________________

не соответствует требуемой величине

Дата. Подписи лиц, проводивших контроль

______________________________

______________________________

______________________________

Форма 2

Все графы обязательны к заполнению

_____________________________________________________________

Ведомство или принимающая организация

АКТ

определения переходного сопротивления в период

эксплуатации трубопровода

Наименование трассы _______________________________________

Район прокладки ____________________________________________

Краткая характеристика района _______________________________

топография, характеристика грунта,

_____________________________________________________________

наличие линий электропередач и железных дорог

Диаметр трубопровода, мм ___________________________________

Вид, тип и конструкция защитного покрытия _____________________

Продолжительность работы, годы _____________________________

Дата. Подписи лиц, проводивших контроль

______________________________

______________________________

______________________________

2. Метод оценки переходного сопротивления на законченных строительством участках трубопроводов

2.1. Сущность метода

Сущность метода состоит в катодной поляризации полностью построенного и засыпанного участка трубопровода и оценке переходного сопротивления по смещению разности потенциалов "труба-земля" и силе поляризующего тока, вызывающей его смещение. Оценку переходного сопротивления осуществляют путем расчета по результатам измерения смещения потенциала при заданной силе тока на участке трубопровода определенных длины и диаметра.
