Московский ордена Ленина, ордена Октябрьской Революции
и ордена Трудового Красного Знамени
государственный технический университет им. Н. Э. Баумана
Кафедра «Теоретические основы электротехники»
Факультет _________Специальное машиностроение_______________
Кафедра __Автономные информационные и управляющие системы_
Курсовой проект на тему:
___Анализ установившихся и переходных режимов в___
____________линейных электрических цепях_____________
Студент: Гундорин Д.В.
Группа: СМ5-51
Вариант: 6а
Руководитель: Смирнов А. В.
Москва
2006 г.
| Содержание | |||
| Название пункта | Стр. | ||
| 1. | Расчет источника гармонических колебаний. | 5 | |
| 1.1. | Определить все токи, показания вольтметра и амперметра электромагнитной системы. | 6 | |
| 1.2. | Составить и рассчитать баланс мощностей. | 7 | |
| 1.3. | Записать мгновенные значения токи и напряжения первичной обмотки трансформатора Т1 и построить их волновую диаграмму. | 7 | |
| 1.4. | Представить исходную схему ИГК относительно первичной обмотки трансформатора эквивалентным источником (напряжения или тока). Определить его параметры и значение тока в первичной обмотке трансформатора. Сравнить значение тока со значением, полученным в п. 1.1. | 8 | |
| 1.5. | Определить значения Mnq, Mnp, Lq, Lp ТР из условия, что индуктивность первичной обмотки Ln известна, U1=5В, U2=10В, а коэффициент магнитной связи обмоток k следует выбрать самостоятельно из указанного диапазона: 0,5 < k < 0,95 (n, p, q – номера индуктивностей ТР). | 9 | |
| 2. | Расчет четырехполюсника. | 10 | |
| 2.1. | Рассчитать токи и напряжения методом входного сопротивления (или входной проводимости), построить векторную диаграмму токов и напряжений. | 11 | |
| 2.2. | Записать мгновенные значения u1 = u3= uвх, iвх и uвых определить сдвиг по фазе между выходным и входным напряжениями, а так же отношение их действующих значений. | 13 | |
| 2.3. | Определить передаточные функции: W(s)=Uвых(s)/Uвх(s), W(jω)= Uвых(s)/Uвх(s). | 13 | |
| 2.4. | Определить и построить амплитудно- и фазочастотные характеристики. Используя частотные характеристики, определить | 14 | |
| 2.5 | Построить годограф – линию семейства точек комплексной передаточной функции при разных частотах в диапазоне частот от 0 до ∞ на комплексной плоскости. | 17 | |
| 3. | Расчет установившихся значений напряжений и токов в электрических цепях при несинусоидальном воздействии. | 18 | |
| 3.1. | Рассчитать законы изменения тока | 18 | |
| 3.2. | Построить графики | 19 | |
| 3.3. | Определить действующие значения несинусоидальных токов и напряжений из расчетов п. 3.1., полную (кажущуюся) мощность, а также активную мощность, потребляемую четырехполюсником, реактивную мощность, коэффициенты формы кривых | 20 | |
| 3.4. | Заменить несинусоидальные кривые | 21 | |
| 4. | Расчет переходных процессов классическим методом. | 22 | |
| 4.1. | Определить и построить переходную и импульсную характеристики цепи для входного тока и выходного напряжения. Показать связь этих характеристик с передаточными функциями, с АЧХ. | 22 | |
| 4.2. | Рассчитать и построить графики изменения тока | 26 | |
| 4.3. | Рассчитать и построить графики напряжения на выходе | 32 | |
| 5. | Выводы. | 35 | |
| 4. | Список литературы. | 36 | |

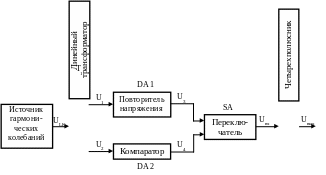

Структурная схема исследованния электрической цепи
Рис. 1
Функциональная схема электрической цепи
Рис. 2
-
Расчет источника гармонических колебаний.
|
| Рис. 1а |
Построим эквивалентную схему.
|
|
| Рис. 1б |
1.1. Определить все токи, показания вольтметра и амперметра
электромагнитной системы.

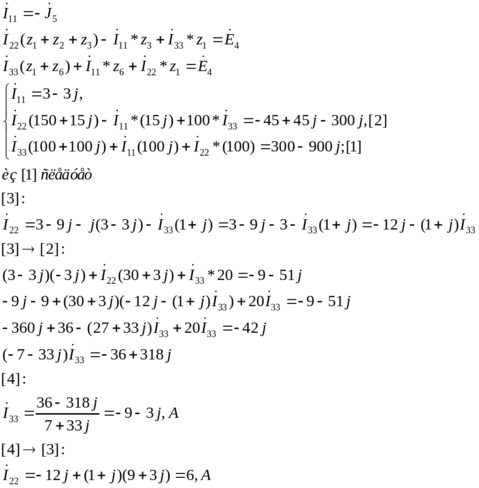

а) воспользуемся методом контурных токов (МКТ)
Тогда:
б) Ток, протекающий через амперметр, совпадает с током
- показание амперметра (действующее значение)
Вольтметр присоединен к точкам k, b – снимает напряжение с источника тока.
Найдем
:
- показание вольтметра (действующее значение)
-

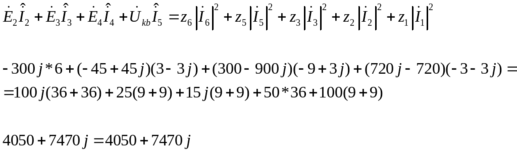

Составить и рассчитать баланс мощностей.
Вывод: баланс мощностей сошелся, значит, токи определены верно.
1.3. Записать мгновенные значения токи и напряжения первичной обмотки трансформатора Т1 и построить их волновую диаграмму.
За первичную обмотку трансформатора выберем катушку
|
|

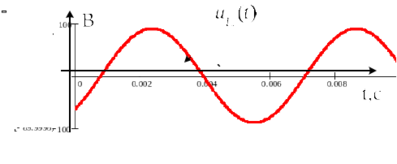

| Рис. 1.3а Напряжение на первичной обмотке трансформатора |
|
|

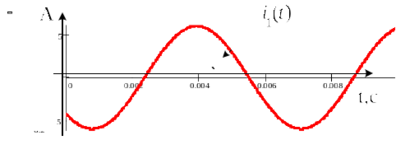

| Рис. 1.3б Ток на первичной обмотке трансформатора |
1.4. Представить исходную схему ИГК относительно первичной обмотки трансформатора эквивалентным источником (напряжения или тока). Определить его параметры и значение тока в первичной обмотке трансформатора. Сравнить значение тока со значением, полученным в п. 1.1.

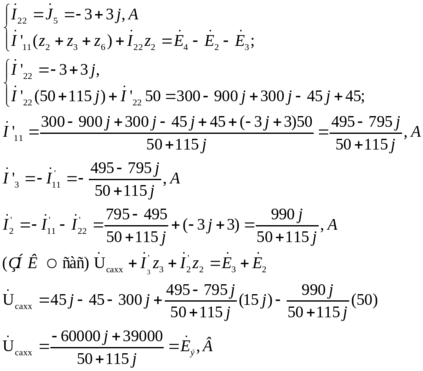

Найдем токи методом эквивалентного источника напряжения.
|
|
| Рис. 1.4а |
-
Используя метод контурных токов получим
Найдем
, для этого перерисуем схему:
|
|
|
| Рис. 1.4б |
|
|
| Рис. 1.4в Эквивалентная схема относительно зажимов са |
- значение
сошлось со значением , полученным по другому методу
расчеты верны.

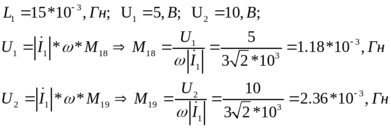

1.5. Определить значения Mnq, Mnp, Lq, Lp ТР из условия, что индуктивность первичной обмотки Ln известна, U1=5В, U2=10В, а коэффициент магнитной связи обмоток k следует выбрать самостоятельно из указанного диапазона: 0,5 < k < 0,95 (n, p, q – номера индуктивностей ТР).
Выберем коэффициент магнитной связи k=1/2
Определим входные напряжения для четырехполюсника
-
Расчет четырехполюсника.

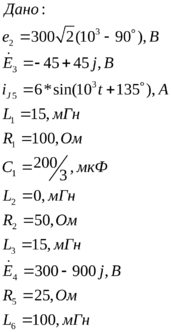

| Дано:
|
|
| Рис. 2а Схема четырехполюсника |
Найдем индуктивность L, для этого рассмотрим характеристическое уравнение
|
|
|
|
| Рис. 2б | Рис. 2в |
Таким образом, найдена индуктивность L и ее значение составило
2.1. Рассчитать токи и напряжения методом входного сопротивления (или входной проводимости), построить векторную диаграмму токов и напряжений.
|
|
| Рис. 2.1а |
Найдем
:
