ДЗ 1: Расчет магнитоэлектрического датчика момента неразборной конструкции с двухосным магнитом (D=24 mm) вариант не известно
Описание
УСЛОВИЕ
Найти момент, развиваемый датчиком момента с размерами: Dнар = 24мм, Δтех = 0.15 мм, Δкар = 0, Rдм = 100 Ом, δ = 1.9 мм, Dнар/Lнар = 1.5. Материал магнита – сплав ЮНДК-25БА. Магнит намагничивается в сборе с магнитопроводом. Максимальный рабочий угол датчика момента αр = 5º. Θм = 90º. Допустимый перегрев датчика до 20º С. Материал магнитопровода – сталь Армко (индукция насыщения 2 Тл).
👉Файл MathCAD был добавлен в архиве, заменяй исходные данные и получится результаты!!
ОПИСАНИЕ
Этап 1. Расчет Bm
Этап 2. Расчет магнитной цепи
Этап 3. Расчет обмотки
Этап 4. Расчет момента, мощности и критерия качества

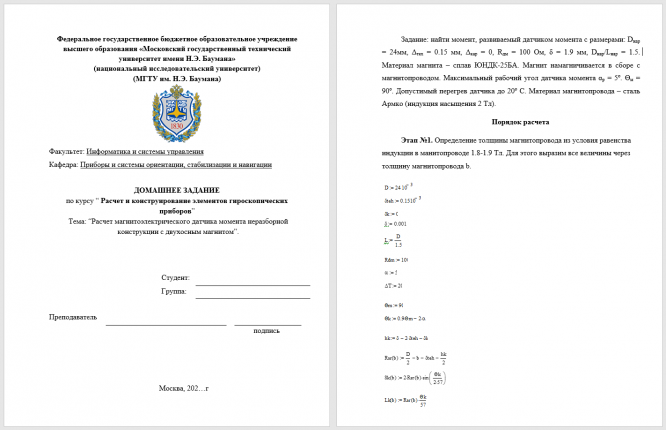

ДЕМО
Показать/скрыть дополнительное описаниеНайти момент, развиваемый датчиком момента с размерами: D нар = 24мм, Δ тех = 0.15 мм, Δ кар = 0, R дм = 100 Ом, δ = 1.9 мм, D нар /L нар = 1.5. Материал магнита – сплав ЮНДК-25БА. Магнит намагничивается в сборе с магнитопроводом. Максимальный рабочий угол датчика момента α р = 5º. Θ м = 90º. Допустимый перегрев датчика до 20º С. Материал магнитопровода – сталь Армко (индукция насыщения 2 Тл)..
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
10
Качество
Идеальное компьютерное
Размер
536,76 Kb

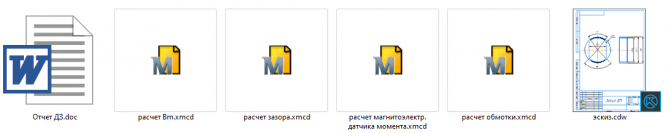

Список файлов
Отчет ДЗ.doc
расчет Bm.xmcd
расчет зазора.xmcd
расчет магнитоэлектр. датчика момента.xmcd
расчет обмотки.xmcd
эскиз.cdw
