Лекция 10

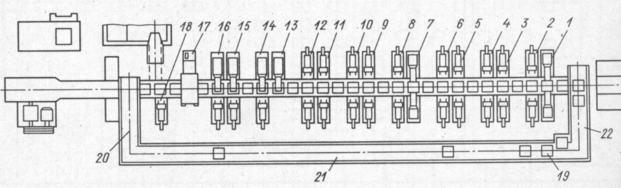

Долгое время наиболее распространенными в промышленности металлорежущими станками последовательного действия были многошпиндельные токарные автоматы с управлением от распределительного вала. Современное производство и промышленное использование многошпиндельных токарных автоматов существенно уменьшилось по сравнению с 70-80 годами 20- го века. Такое производство сохранилось в Белоруссии (станки мод. СБ6000), на Украине (мод. Metra MH). Станки близки по своим техническим характеристикам широко распространенным прутковым многошпиндельным токарным автоматам моделей 1Б240 (265, 290). В Чехии с использованием программируемых контроллеров в системе управления станков осуществляется производство серии 6-и и 8-и шпиндельных станков MORI-SAY. Традиционно мировым лидером в области производства горизонтальных многошпиндельных токарных автоматов является немецкая фирма Gildemeister (концерн DMG) с 6-и шпиндельными станками серии GM.
Станки с ЧПУ последовательного действия широко представлены сегодня прутковыми токарными автоматами попутного точения и токарными обрабатывающими центрами, оснащенными 2-мя шпинделями.

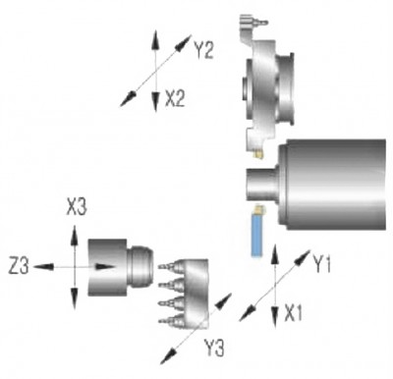

Основным отличием автомата продольного точения от классических токарных станков является наличие в кинематической схеме подвижной шпиндельной бабки. Продольная подача (вдоль оси шпинделя Z1) заготовки осуществляется за счет перемещения в этом направлении шпиндельной бабки главного шпинделя (рис.9.1).
Рис.9.1 Автомат продольного точения с ЧПУ
Автоматы продольного точения предназначены для высокопроизводительной обработки деталей из калиброванного прутка и поэтому, а также из-за геометрических особенностей компоновки станка, используется цанговый тип зажима заготовки.
Возможность существенного повышения производительности обработки открывает использование в конструкциях современных станков контр-шпинделя, который устанавливается на линейные направляющие и имеет перемещение по осям Z3 и X3.
Рама инструментальных суппортов главного шпинделя имеет перемещения по осям X1 и Y1. Инструментальный суппорт контр-шпинделя часто выполняют разделено с основным, при этом инструментальные суппорта могут асинхронно перемещаться относительно своих шпинделей.
Револьверная голова обеспечивает одновременную обработку заготовок в главном и контр – шпинделе (рис.9.2), одновременное точение детали 2-мя резцами с обработкой в контр – шпинделе (рис.9.3), а также синхронизацию точения, осевой обработки и обработки в контр – шпинделе (рис.9.4).

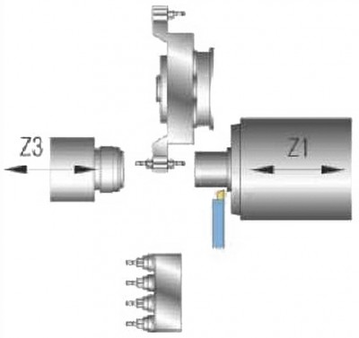

Рис. 9.2,а Одновременная обработка в главном и контр – шпинделе (управление по осям Z1 и Z2)

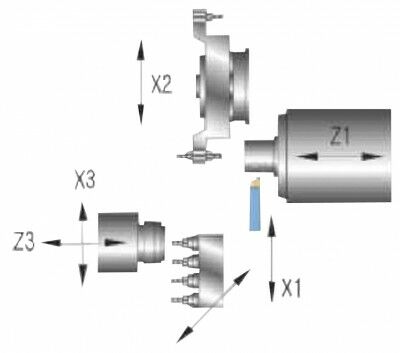

Рис.9.2,б Одновременное точение детали 2-мя резцами и обработка в контр – шпинделе
(управление по осям X1+Y1+X2+Y2+ Z3+X3+Y3)

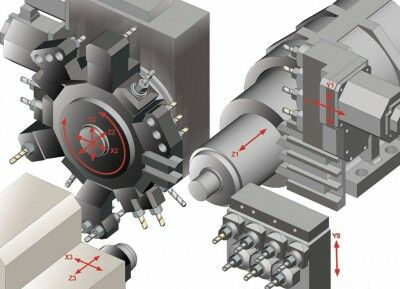

Рис.9.2,в Синхронизацию точения, осевой обработки и обработки в контр – шпинделе (управление по осям Z1+X1+X2, Z3+X3+Y3)
1. Что означает термин «продольное точение» ?
2. Зачем применяют контр-шпиндель на станах с ЧПУ?
3 Какие механизмы используют для закрепления заготовок на токарных станках-автомтах?
4. Сколько суппортов имеют станки продольного точения с ЧПУ?
5. Что дает совмещение операций в цикле станка с ЧПУ?
Лекция 11
Токарные обрабатывающие центры с ЧПУ, использующие преимущества оборудования последовательного действия, также оснащены 2-мя шпинделями. Станки имеют две или три револьверные головками, которые могут одновременно и независимо друг от друга обрабатывать заготовки, установленные в разных шпинделях (рис.9.5).

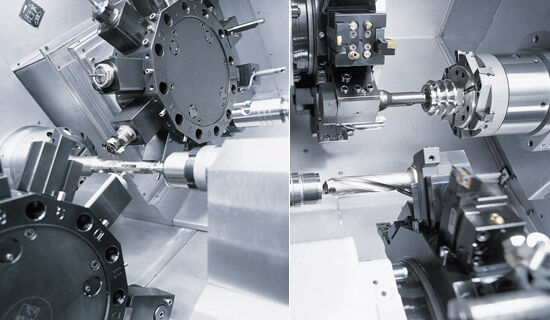

Рис.9.3 Токарные обрабатывающие центры с ЧПУ

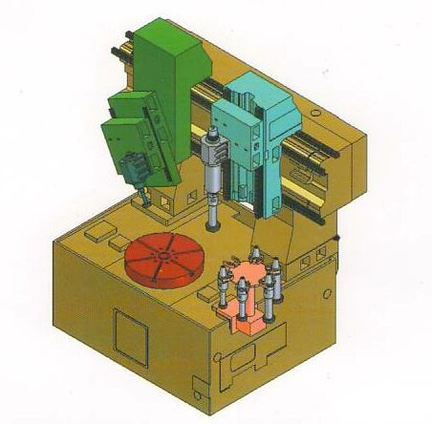

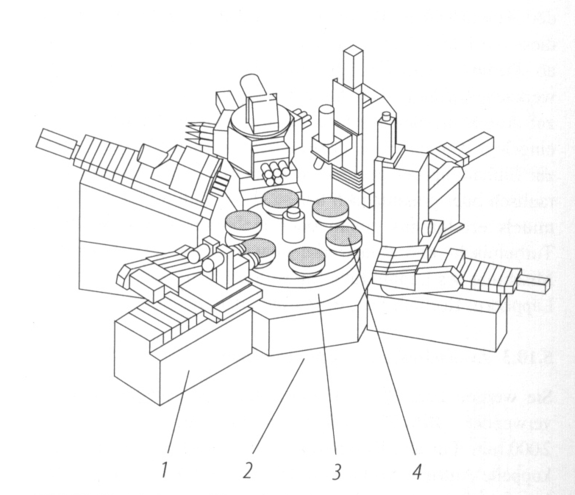

| Шпиндели и револьверные головки могут активироваться поочередно или одновременно в соответствии с заданной программой, чтобы обеспечить полную обработку заготовки со всех сторон. Система синхронизации вращения шпинделей дает возможность переустанавливать заготовку из главного шпинделя в контр-шпиндель без остановки станка. Перехват детали контр-шпинделем повышает точность взаимного расположения поверхностей обрабатываемых с разных установов. Шлифовальные многошпиндельные станки с ЧПУ последовательного действия, имеющие вертикальную компоновку, представлены сегодня станками с двумя независимыми приводами управления суппортами, на которых устанавливаются шлифовальные шпиндели. На рис.9.6 приведена компоновка станка с верхним относительно заготовки положением шлифовальных шпинделей, на рис. 9.7 – с нижнем. Рис.9.4,а Рис.9.4,б Вопросы 1. Шлифовальные многошпиндельные станки с ЧПУ последовательного действия, имеют вертикальную компоновку? 2. Шпиндели и револьверные головки могут активироваться поочередно или одновременно? 3. Как заготовка передается в контр-шпиндель? 4. Для чего применяется система синхронизации вращения шпинделей? 5. Каков принцип работы токарных обрабатывающие центров с ЧПУ? Лекция 12 Высокую производительность с помощью дифференциации обработки между последовательно расположенными позициями достигают на многопозиционных агрегатных станках (рис.9.5) Рис. 9.5 Приведенные примеры показывают, что сегодня получает новую жизнь теория создания станков последовательного действия. Использование автоматических линий последовательного действия, где металлообрабатывающее оборудование равномерно распределяет между собой весь часто очень большой объем обработки, может быть проиллюстрировано многочисленными примерами. В автомобильной промышленности обработка таких деталей как блок цилиндров, головка блока цилиндров и др. с производительностью 50- 100 тысяч деталей в год практически повсеместно выполнялась на поточных линиях. При этом наряду с осевыми операциями, реализуемыми на агрегатных станках, применяли фрезерование по вертикальной и горизонтальной плоскостям, фрезерование цилиндров и посадочных мест под бугеля коленчатого вала, операции шлифования хонингования. Планировка характерного представителя таких автоматических линий середины 20-го века – линия для обработки крестовины кардана показана на рис. 9.6. Рис. 9.6 Планировка автоматической линии для обработки крестовины кардана 1-16 номера силовых агрегатных головок, 17 - устройство для удаления стружки, 18 - контрольная позиция, 19 – позиция загрузки-выгрузки, 20, 22 – поперечные конвейеры, 21 – продольный конвейер. При создании участков из станков с ЧПУ для обработки на них обычно закрепляют близкие по конструкционным особенностям детали. При этом дифференцируют технологический процесс по видам выполняемых операций и уровню точности изготовления деталей. Поточные линии из станков с ЧПУ используют только в условиях крупносерийного производства. Примером может служить автоматическая линия изготовления вагонных осей, имеющая производительность 24 000 осей/год. Дифференцированный на 20 позиций технологический процесс построен с использованием ленточно-пильного станка для отрезки концов оси, двухстороннего фрезерно-центровального станка, токарных станков для черновой и чистовой обточки оси, двухстороннего фрезерно-сверлильный станка, двухстороннего сверлильно-резбонарезного станка, нескольких специализированных накатных станков и станка для финишного шлифования шеек. |
.
