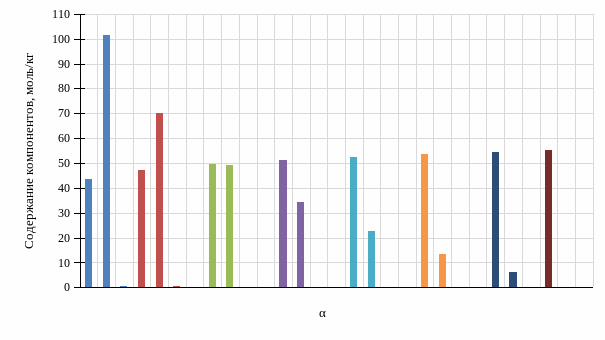

Рисунок 3 – Содержание компонентов на срезе сопла при разных значениях α (кислород-водород)

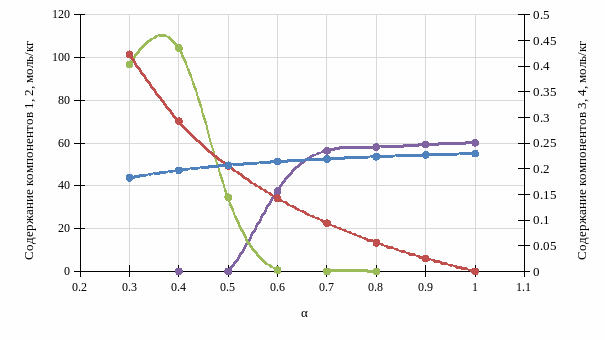

Рисунок 4 – Состав ПС на срезе сопла топлива кислород-водород при разных значениях α:

1 – H₂O; 2 – H₂; 3 – N₂; 4 – NH₃

Рисунок 5 – Зависимость T_к (1) и (RT)_к (2) от α (кислород-водород)

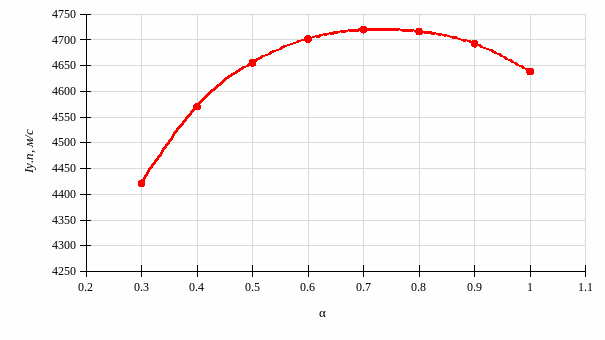

Рисунок 6 – Зависимость I_у.п от α (кислород-водород)

1. Топливо кислород-керосин

С помощью каталогизированного программного комплекса «Астра 4» 5 определен состав ПС на срезе сопла двигателя, а также термодинамические параметры (температура в КС T_к, газовая постоянная в КС R_к, комплекс (RT)_к и пустотный удельный импульс I_у.п). Результаты расчета приведены в табл. 3 и на рис. 7–12. Распечатка машинного кода приведена в Прил.

Таблица 3 – Результаты термодинамического расчета (кислород-керосин)

Компонент	Коэффициент избытка окислителя α
	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
H2O	6,79	5,00	4,57	4,51	9,24	13,25	15,03	14,91
H2	23,88	22,03	19,23	16,69	10,43	4,62	1,35	0,14
NH3	1,56·10-4	1,02·10-4	7,74·10-5	6,50·10-5	7,58·10-6	5,80·10-7	3,42·10-8	6,70·10-10
N2	0,14	0,16	0,18	0,19	0,20	0,21	0,22	0,22
CO	6,02	9,95	10,42	9,59	8,28	6,71	3,84	0,64
CO2	9,25	10,39	12,01	13,75	13,06	12,68	13,93	15,76
CH4	1,12	0,57	0,41	0,33	5,74·10-5	6,55·10-9	8,60·10-13	1,30·10-17
k*C	19,32	9,66	3,87	0,05	—	—	—	—
HCN	1,14·10-7	2,07·10-7	1,69·10-7	1,17·10-7	2,54·10-8	4,70·10-9	4,37·10-10	2,74·10-12
H	—	—	—	2,32·10-10	7,63·10-8	2,95·10-5	2,25·10-3	0,01
O2	—	—	—	—	4,73·10-19	7,41·10-12	7,07·10-6	0,35
OH	—	—	—	—	1,01·10-10	8,16·10-07	1,02·10-3	0,12
NO	—	—	—	—	1,35·10-14	7,87·10-10	6,21·10-6	4,56·10-3
Термодинамические параметры
Tк, К	1624,09	2118,65	2886,28	3417,98	3696,81	3796,07	3813,81	3797,36
Rк, Дж/(кг·К)	520,55	489,47	429,59	386,69	357,94	338,99	325,50	315,19
(RT)к, кДж/кг	845,42	1037,01	1239,92	1321,71	1323,23	1286,81	1241,41	1196,90
Iу.п, м/с	2928,27	3109,48	3330,91	3528,41	3679,27	3770,28	3805,27	3774,09

Примечания: 1. Содержание компонентов приведено в моль/кг. 2. k*C – конденсированная фаза.

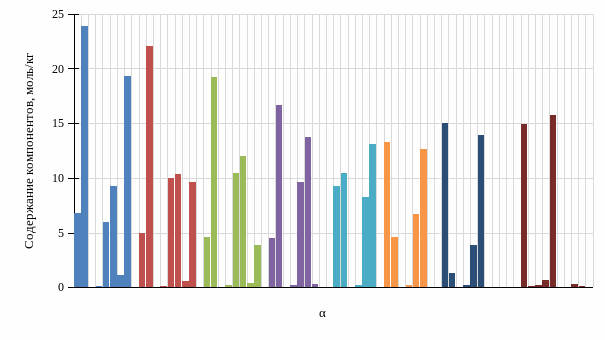

Рисунок 7 – Содержание компонентов на срезе сопла при разных значениях α (кислород-керосин)

Рисунок 8 – Состав ПС на срезе сопла топлива кислород-керосин при разных значениях α:

1 – H₂O; 2 – H₂; 3 – CO₂; 4 – CO; 5 – K-фаза

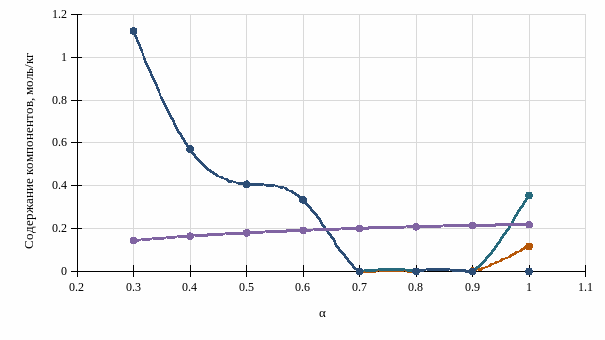

Рисунок 9 – Состав ПС на срезе сопла топлива кислород-керосин при разных значениях α:

1 – CH₄; 2 – O₂; 3 – N₂; 4 – OH

Рисунок 10 – Состав ПС на срезе сопла топлива кислород-керосин при разных значениях α:

1 – H; 2 – NO; 3 – NH₃; 4 – HCN

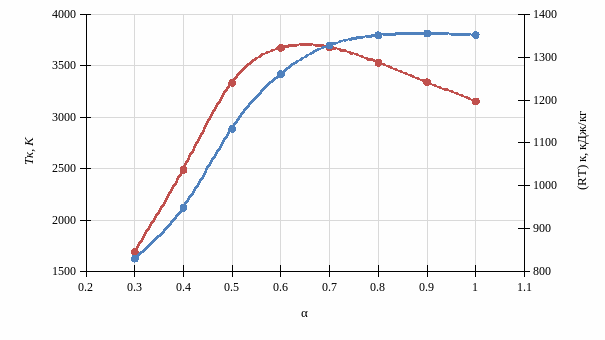

Рисунок 11 – Зависимость T_к (1) и (RT)_к (2) от α (кислород-керосин)

Рисунок 12 – Зависимость I_у.п от α (кислород-керосин)

1. Топливо кислород-метан

С помощью каталогизированного программного комплекса «Астра 4» 5 определен состав ПС на срезе сопла двигателя, а также термодинамические параметры (температура в КС T_к, газовая постоянная в КС R_к, комплекс (RT)_к и пустотный удельный импульс I_у.п). Результаты расчета приведены в табл. 4 и на рис. 13–18. Распечатка машинного кода приведена в Прил.

Таблица 4 – Результаты термодинамического расчета (кислород-метан)

Компонент	Коэффициент избытка окислителя α
	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
H2O	18,08	13,93	12,00	12,32	16,38	21,17	24,01	24,77
H2	24,01	27,14	25,13	22,36	16,29	8,40	2,98	0,04
NH3	4,67·10-4	3,09·10-4	2,25·10-4	1,66·10-4	3,98·10-5	3,49·10-6	2,36·10-7	1,84·10-10
N2	0,16	0,18	0,19	0,20	0,21	0,22	0,22	0,23
CO	0,73	2,36	3,23	3,17	3,30	3,43	2,42	0,07
CO2	7,54	10,97	13,09	14,18	13,03	11,35	11,07	12,34
CH4	7,21	3,36	2,14	0,92	4,21·10-3	7,52·10-7	1,19·10-10	2,12·10-19
k*C	12,77	7,20	2,25	—	—	—	—	—
HCN	4,71·10-9	2,21·10-8	2,78·10-8	2,08·10-8	1,02·10-8	3,25·10-9	4,78·10-10	3,04·10-14
O	—	—	—	—	—	2,06·10-16	1,49·10-10	0,0002187
H	5,66·10-13	6,89·10-12	1,04·10-11	1,33·10-11	8,30·10-10	4,74·10-7	6,68·10-5	6,86·10-4
O2	—	—	—	—	—	2,84·10-16	5,88·10-10	0,054308
OH	1,83·10-17	3,05·10-16	4,83·10-16	7,66·10-16	3,04·10-13	3,11·10-9	6,95·10-6	1,76·10-2
NO	—	—	—	—	1,06·10-17	7,66·10-13	1,10·10-8	6,88·10-4
Термодинамические параметры
Tк, К	1429,61	1856,83	2544,15	3080,28	3435,46	3610,12	3664,5	3662,42
Rк, Дж/(кг·К)	617,12	596,68	518,47	460,29	418,59	389,98	370,21	355,59
(RT)к, кДж/кг	882,23	1107,93	1319,06	1417,81	1438,04	1407,89	1356,62	1302,31
Iу.п, м/с	3080,11	3258	3456,36	3634,315	3776,81	3872,94	3923,59	3915,68

Примечания: 1. Содержание компонентов приведено в моль/кг. 2. k*C – конденсированная фаза.
